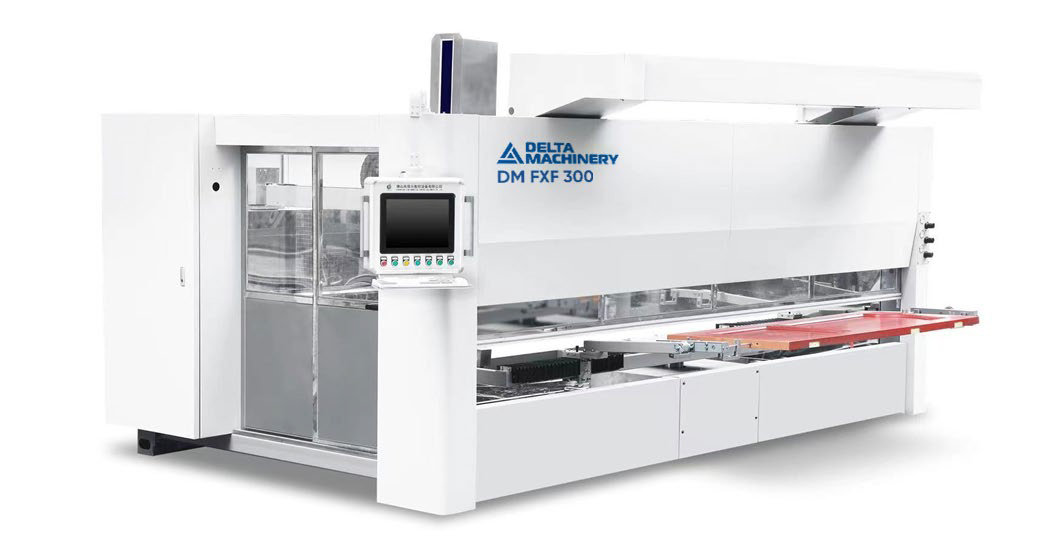

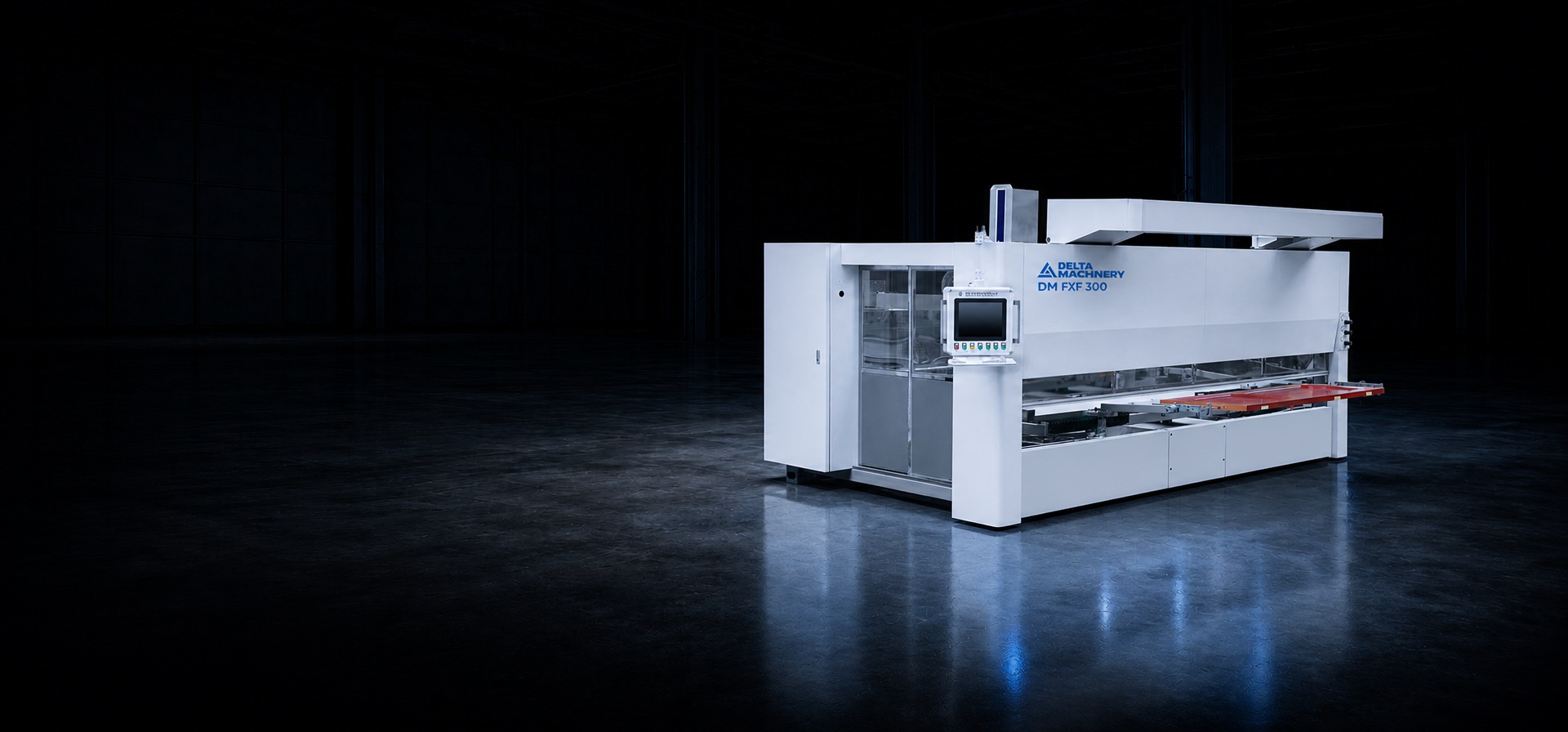

Автоматическая покрасочная камера DELTAMACHINERY DM FXF 300

Краткие характеристики:

Общая мощность, кВт: 4,3

Размер сопла, мм: 0.8/1.0/1.3

Требуемое давление воздуха, МПа: 0,6

Прайс-лист (.xls 0 Kb)

По запросу

Заказать

НАЗНАЧЕНИЕ

Линия предназначена для автоматического нанесения методом распыления различных лакокрасочных материалов (систем отделки) на мебельные детали по пласти и торцам, в том числе и на 3D-объекты.

ОБЛАСТЬ ПРИМЕНЕНИЯ

Применяется на средних и крупных мебельных и столярных производствах, занятых серийным выпуском кухонь, мебельных фасадов, окон, дверей и других мебельных изделий. Может работать с красками на водной основе, ПУР, Акрила, Нитро и Поли-эфирных ЛКМ, Жидкими клеями на различной основе, грунтами.

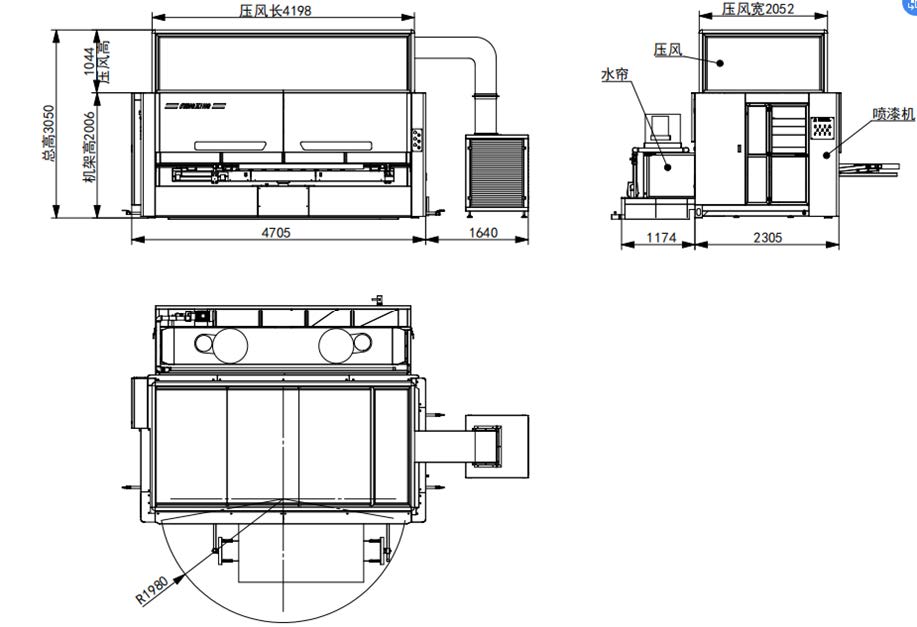

ПРИНЦИПИАЛЬНАЯ СХЕМА РАСПОЛОЖЕНИЯ В ЦЕХУ

(на примере камеры с максимальной длиной окрашивания 2500 мм)

КОНСТРУКТИВНЫЕ ОСОБЕННОСТИ

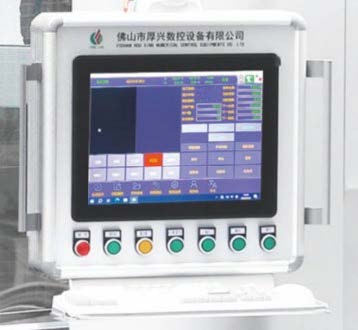

**СИСТЕМА УПРАВЛЕНИЯ**

Надежная и простая в управлении система, позволяет работать как в ручном режиме, так и с системой 3D сканирования (опция). Система не требует высокой квалификации работников.

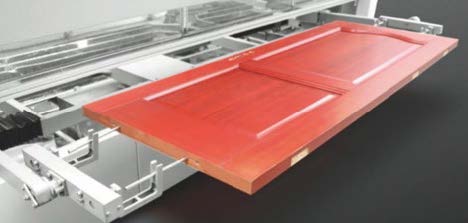

**ПОВОРОТНЫЕ СТОЛЫ**

Два поворотных стола позволяют работать в маятниковом режиме, сэкономить время на загрузку-выгрузку станка, и увеличить производительность до 50%.

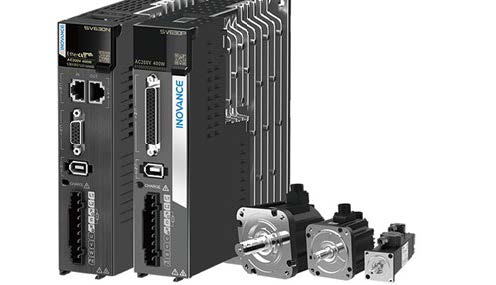

**СЕРВОДВИГАТЕЛИ INOVANCE**

Специально предназначенные для оборудования с более высокими эксплуатационными требованиями Серводвигатели имеют цифровое подключение посредством промышленной CAN шины обеспечивая высокоточное позиционирование обрабатывающих модулей в соответствии с заданной программой обработки при высокой скорости перемещения.

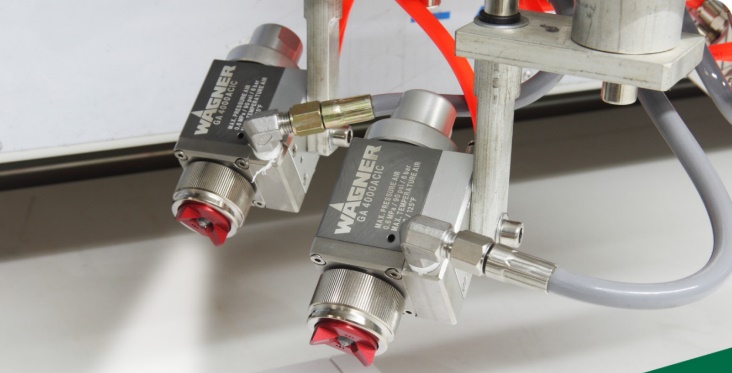

**РАСПЫЛИТЕЛЬНЫЕ ПИСТОЛЕТЫ**

На рабочей руке устанавливается два пистолета, ход по вертикальной оси составляет до 350 мм. Держатели для пистолетов могут быть спозиционированы под различные углы, в зависимости от различных форм-факторов заготовок. Распыление может производиться как на пласть заготовок, так и по торцам.

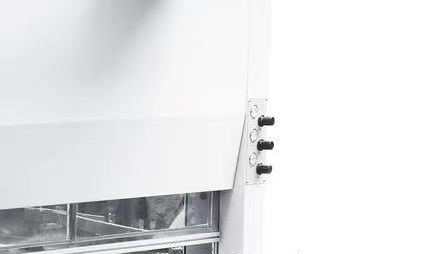

**УПРАВЛЕНИЕ ДАВЛЕНИЕМ ПИСТОЛЕТОВ**

Для удобства обслуживания на каждый пистолет имеет манометр для регулировки давления с индикаторной стрелкой. Это крайне удобно при настройке станка, а также при смене ЛКМ. Во время процедуры промывки системы.

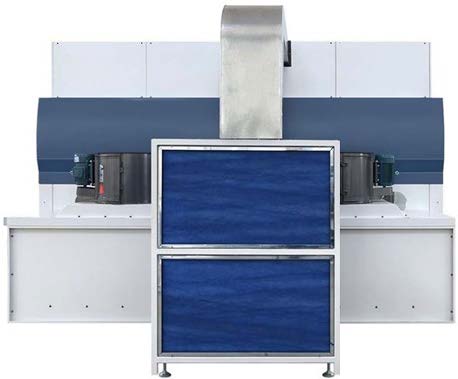

**БЛОК ПРИТОЧНОЙ ФИЛЬТРАЦИИ И ВЫТЯЖНАЯ ФИЛЬТРУЮЩАЯ УСТАНОВКА**

Сверху покрасочной камеры установлен приточный пленум с двойными фильтрами, обеспечивающий в рабочей зоне избыточное давление, тем самым создается чистая обеспыленная среда, что особенно важно на покраске глянцем, эмалью и лаком.

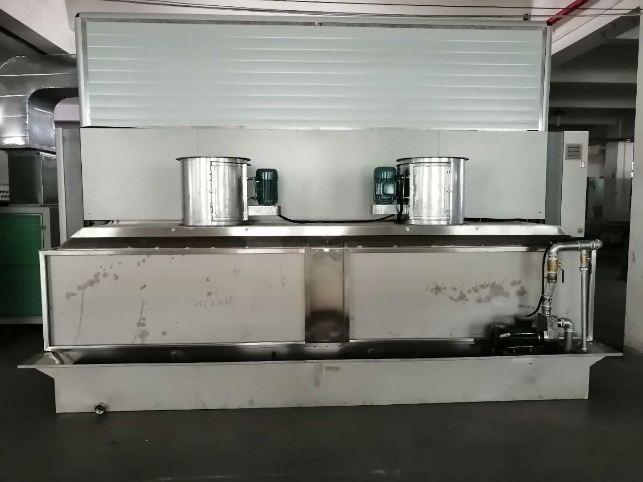

**ВЫТЯЖНАЯ ВЕНТИЛЯЦИЯ**

Непосредственно перед поступлением в рабочую зону воздух проходит вторую ступень фильтрации, это препятствует образованию в воздухе аэрозольных взвесей, также разряженная атмосфера в активной зоне препятствует образованию «тумана».

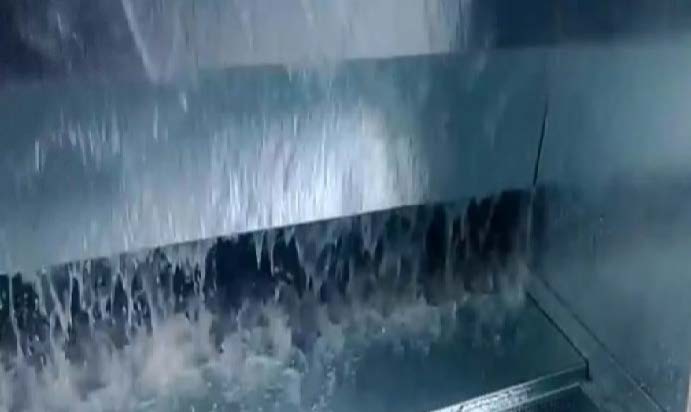

**ВОДНАЯ ЗАВЕСА**

Покрасочная имеет водную завесу, которая обеспечивает максимально высокий уровень чистоты и обеспыленности, в зоне покраски и позволяет добиться идеальных условий для глянцевого покрытия и высочайшего качества.

Фронтальная лицевая завеса улавливает окрасочный туман, а поток воздуха, создаваемый вентилятором, также осуществляет втягивание загрязненного воздуха.

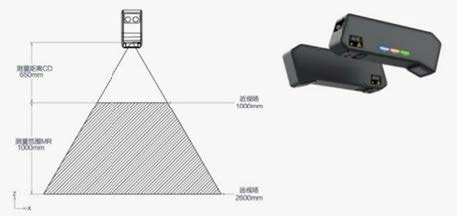

**3D СКАННЕР И СИСТЕМА САМОПРОГРАММИРОВАНИЯ**

3D лазерная камера перемещается для сканирования всего изделия и передает сигнал в систему управления.

Специальное программное обеспечение считывает проложенные канавки и кромки (внутренние и внешние кромки) на каждой панели.

Частота сканирования кадров 600 кадров в секунду.

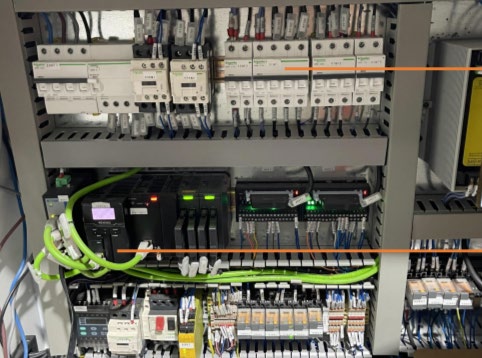

**ЭЛЕКТРОШКАФ**

Шкаф управления - самый основной элемент станка и от его оснащённости и защищённости зависит дальнейшая стабильная работа станка. Электрошкаф оснащен комплектующими мировых производителей, таких как Schneider (Франция).

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ ПОКРАСОЧНОЙ КАМЕРЫ

Макс. размер окрашиваемой детали, мм	3000х1100х150
Скорость перемещения краскораспылителя, мм/с	0-1500
Размер сопла, мм	0.8/1.0/1.3
Количество рабочих осей, шт.	5 (X,Y,Z,A,U)
Требуемое давление воздуха, МПа	0,6
Потребление сжатого воздуха, л/мин	700-900
Общая мощность, кВт	4,3
Рабочее напряжение, В/Гц	380/50
Габариты (ДхШхВ), мм	5400х3480х3050
Вес, кг	3000

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ 3D СКАНЕРА

Тип файлов	3DMVS
Точность, мм	±5 мм（обычная деталь）
Скорость обнаружения, м/с	3 ± 5
Частота кадров сканирования, шт	600 в секунду х 1 м³
Питание, В	12
Габаритные размеры, мм	354.1х65х123.4
Вес, кг	1,6
