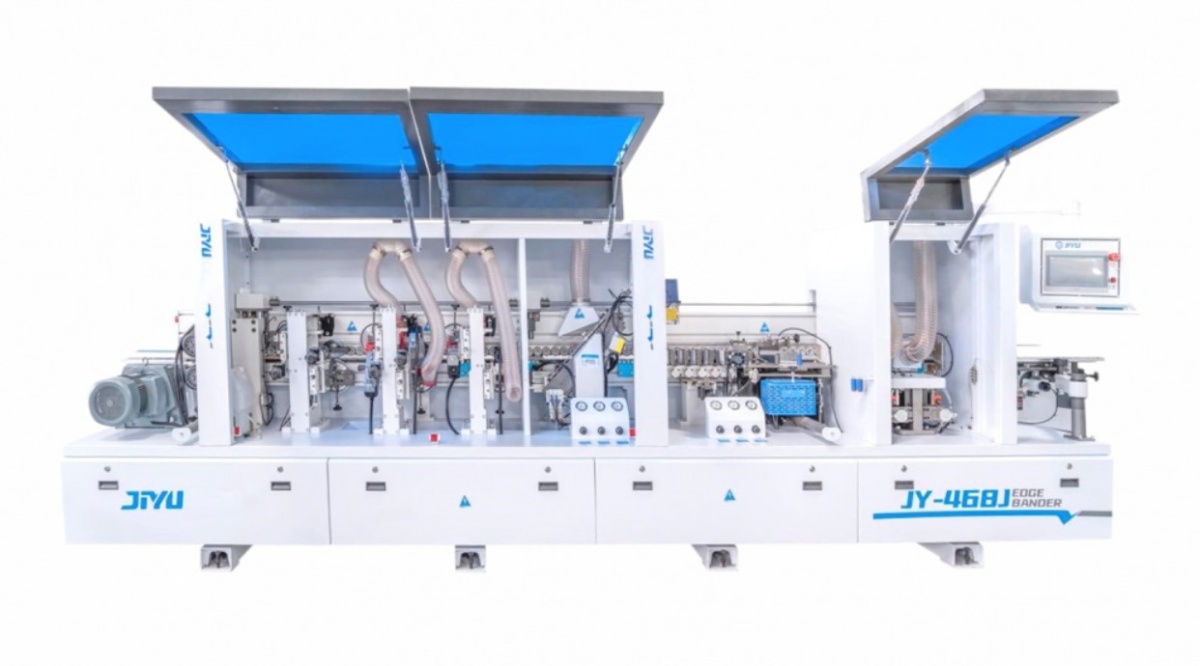

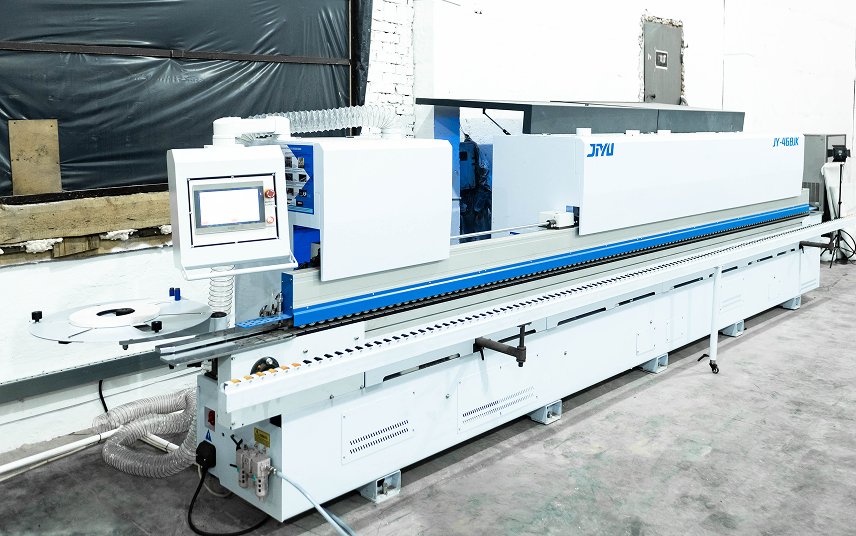

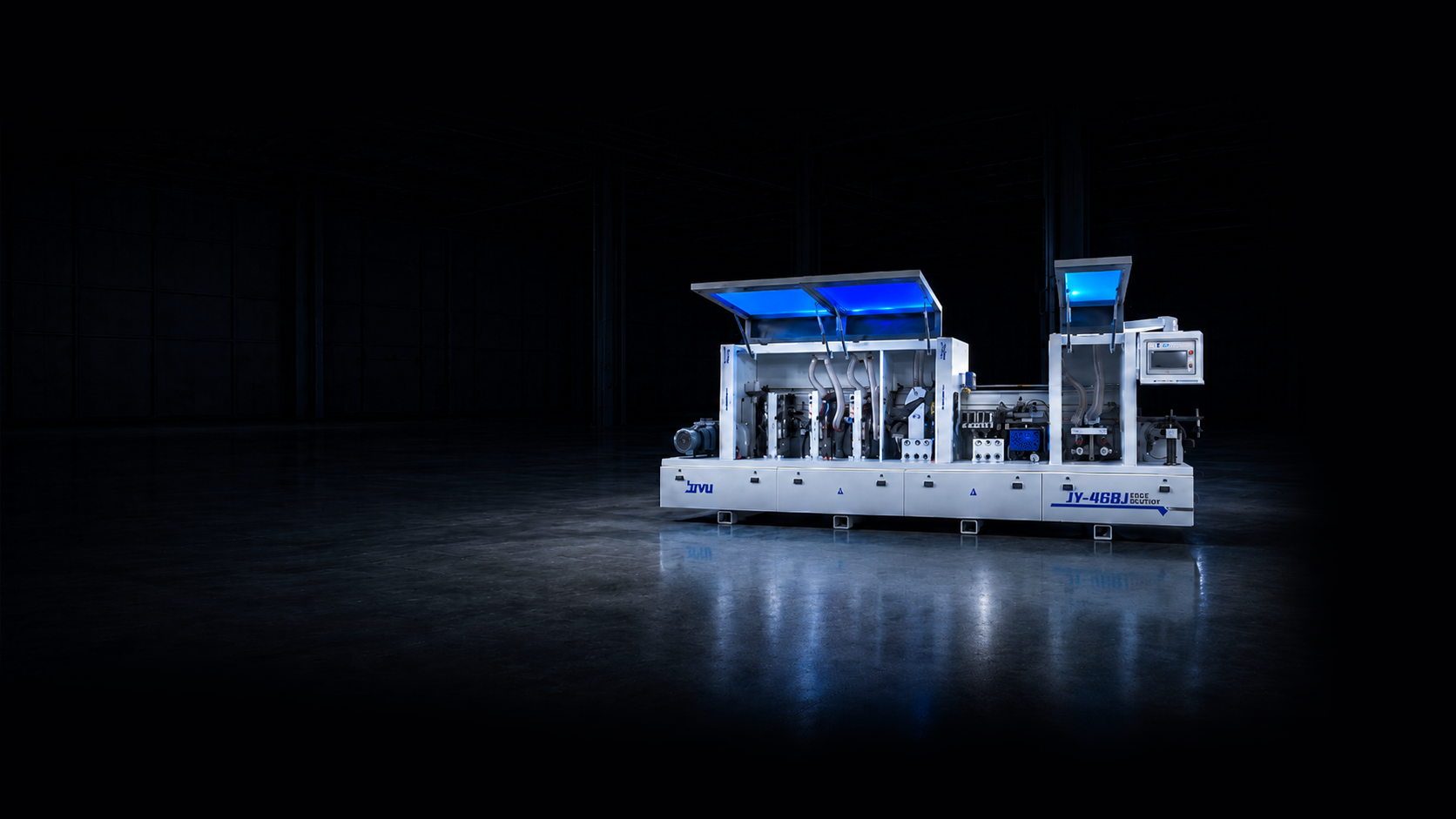

Автоматический кромкооблицовочный станок JIYU JY‑468J
По запросу
Опции и комплектация
-
Описание
-
Технические характеристики
-
Видео
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки
Конструктивные особенности
ПРОМЫШЛЕННЫЕ ИНЖЕНЕРНЫЕ РЕШЕНИЯ В КОМПОНОВКЕ СТАНКА

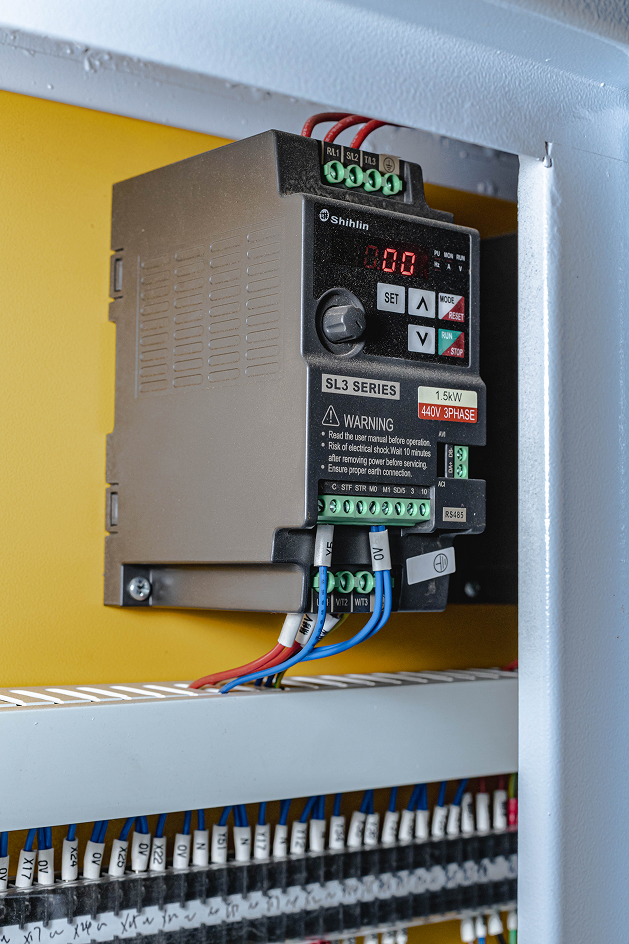

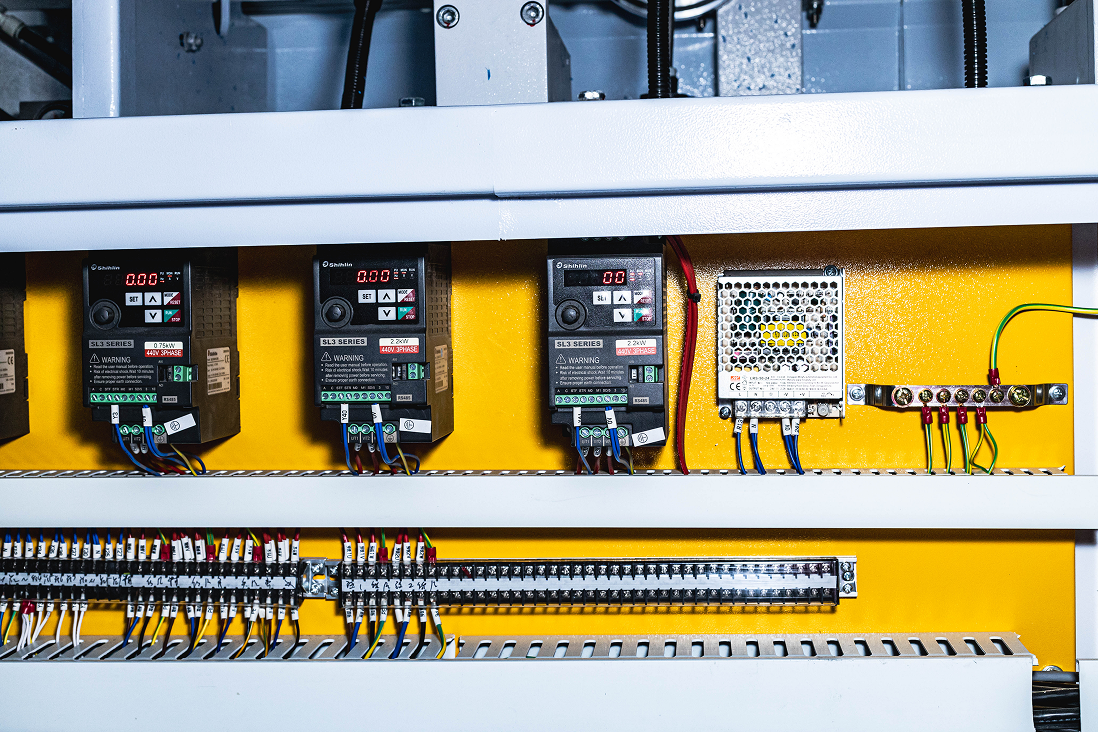

Каждый узел управляется отдельным инвертором. SHILIN (Тайвань)
СТАНИНА
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.

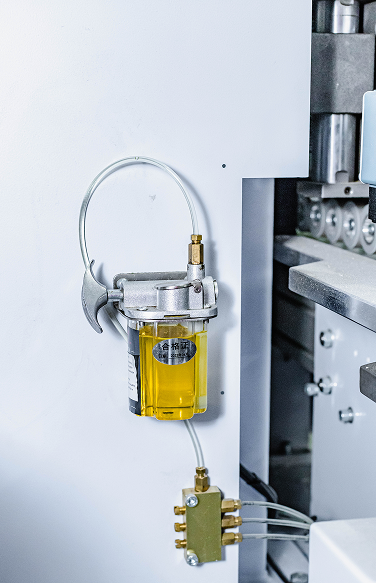

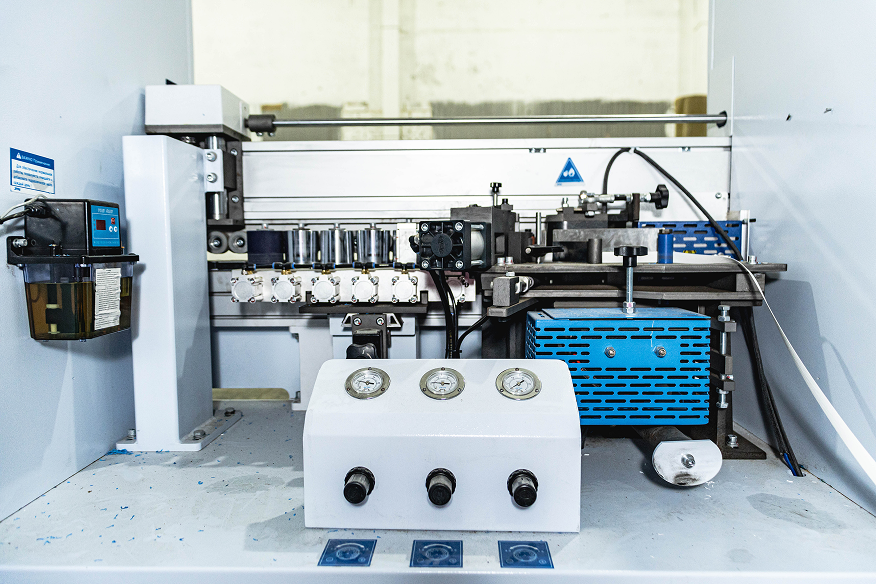

АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Производит подачу смазочного материала к узлам по четко заданным регламентам и интервалу обслуживания.

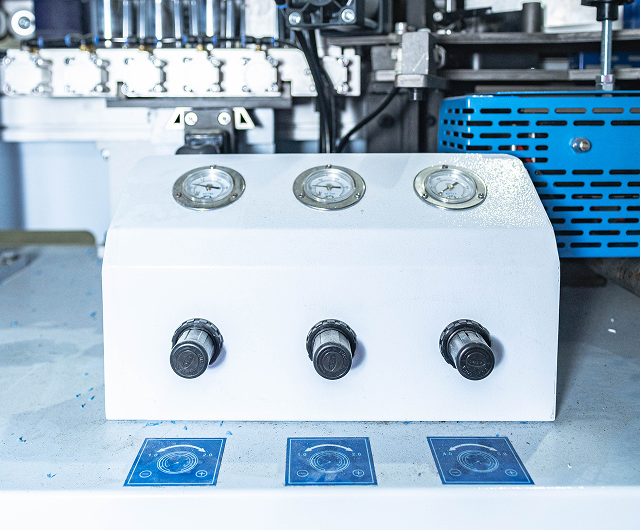

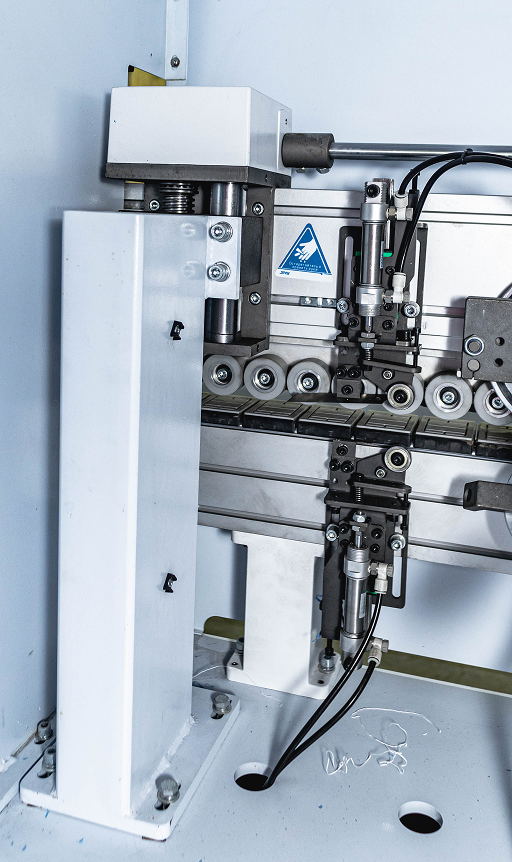

ПНЕВМАТИЧЕСКИЕ ЦИЛИНДРЫ И КОМПОНЕНТЫ
AirTAC

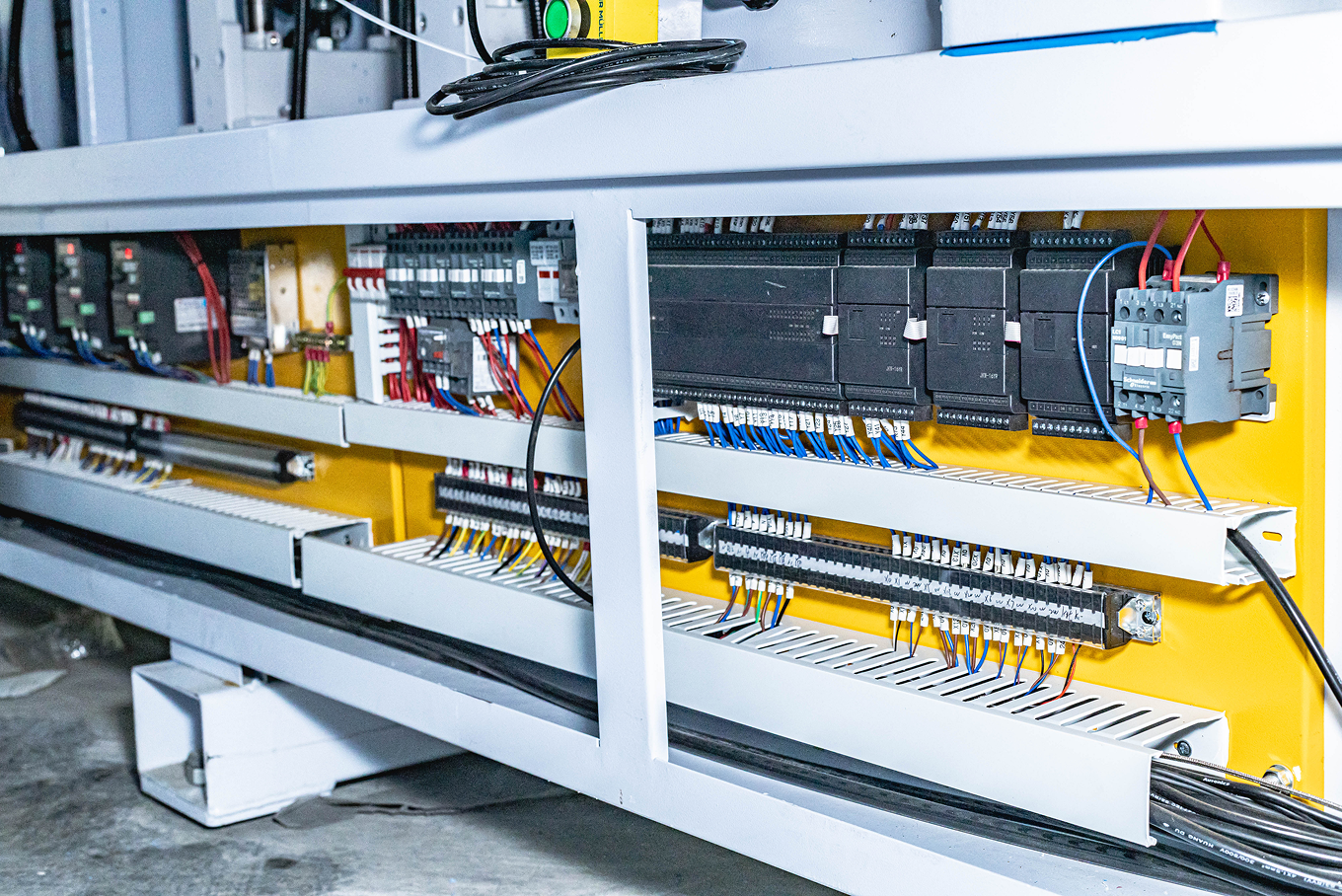

ЭЛЕКТРИЧЕСКИЕ КОМПОНЕНТЫ
От одного из мировых лидеров - Schneider Electric промышленной серии.

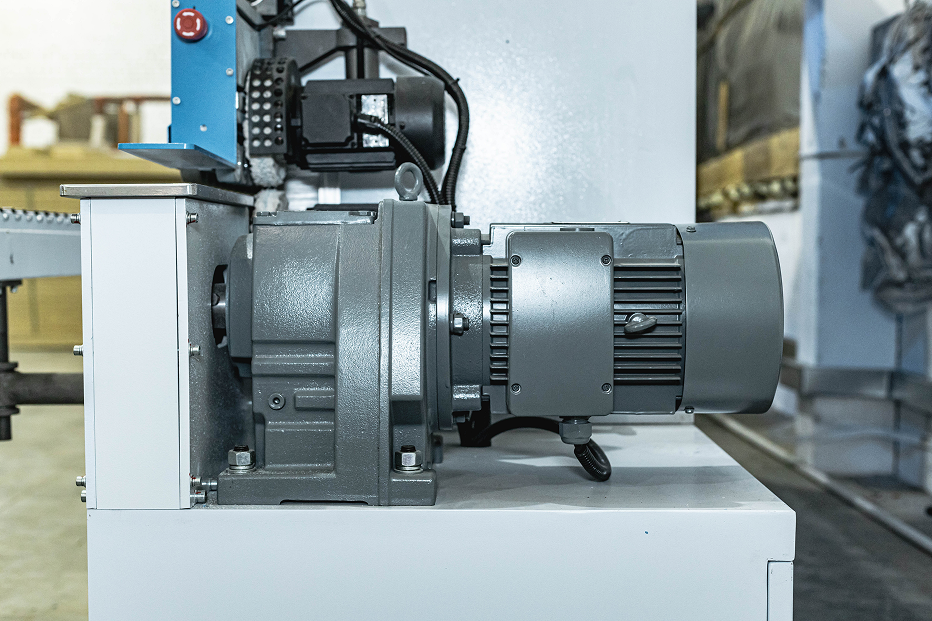

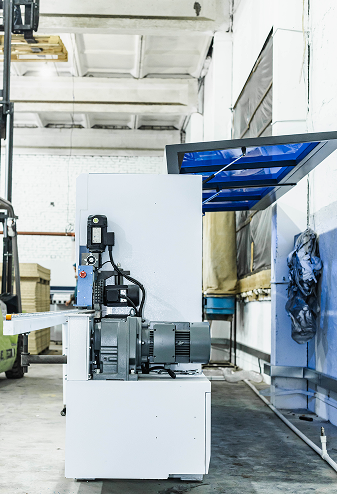

ПРИВОДНОЙ МЕХАНИЗМ ТРАНСПОРТЕРА
(Zhongda/Tengwan)

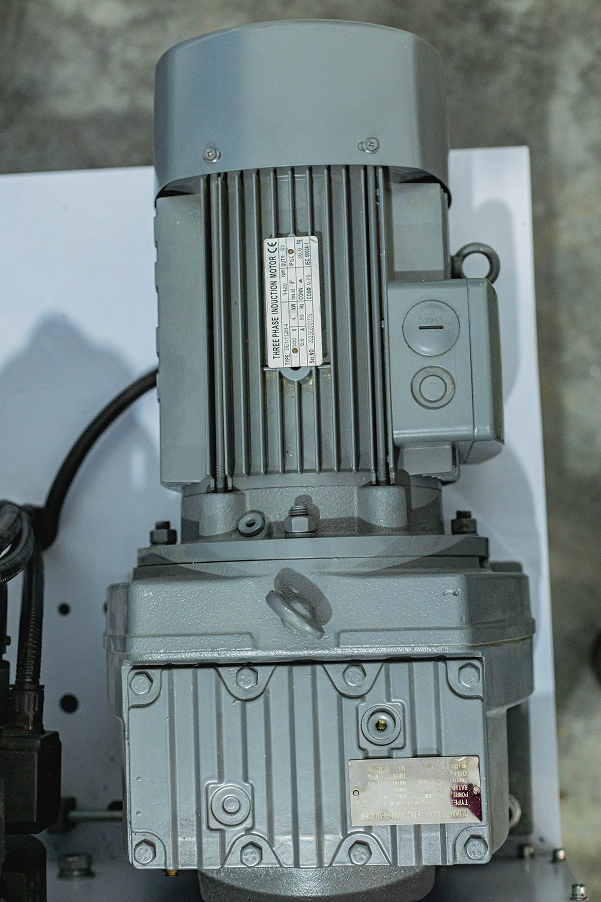

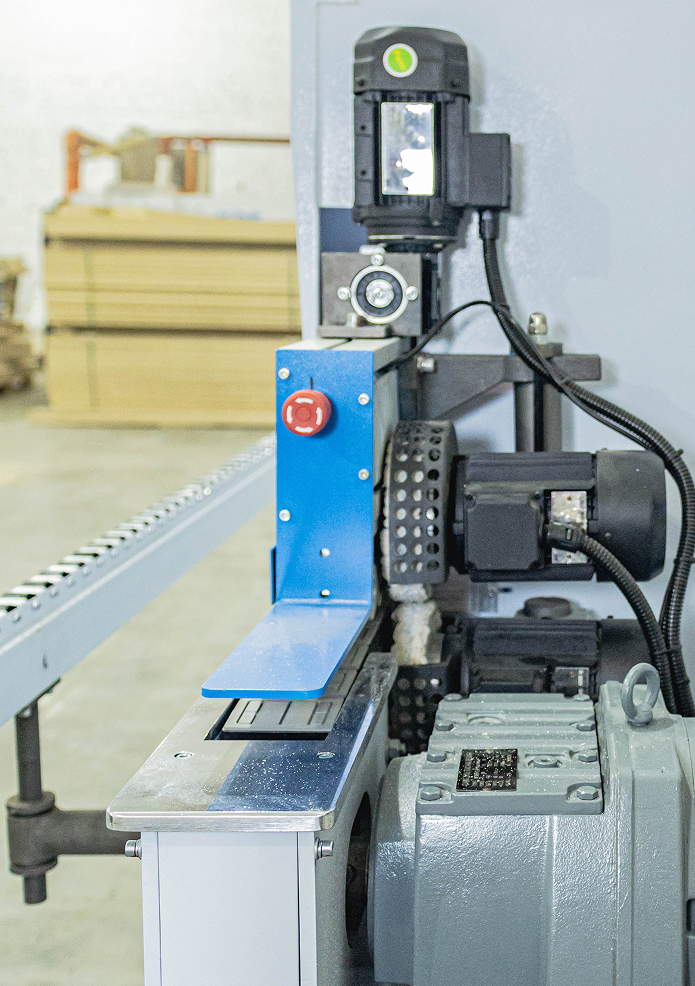

Надежный редуктор приводится во вращение эл. двигателем 2,2кВт и позволяет развивать скорость до 23м/мин. Система направляющих позволяет точно и без вибраций перемещать детали относительно узлов обработки.

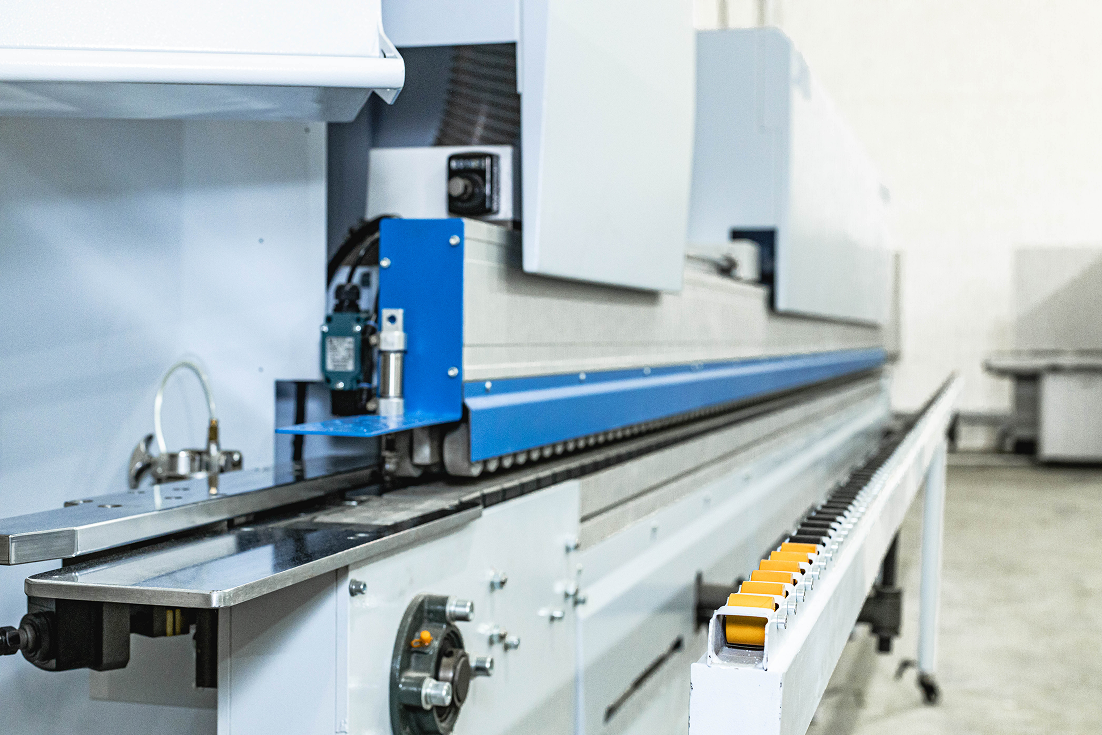

Промышленный цепной транспортер оснащен обрезиненными подушками с системой быстрой замены и надежно перемещает заготовки с шириной от 80мм.Конструкция имеет защитное исполнение оберегающее оператора от травмирования рук.

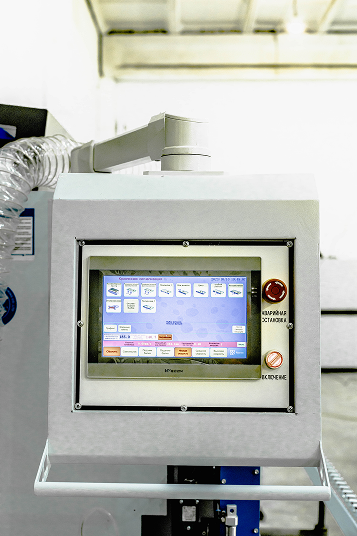

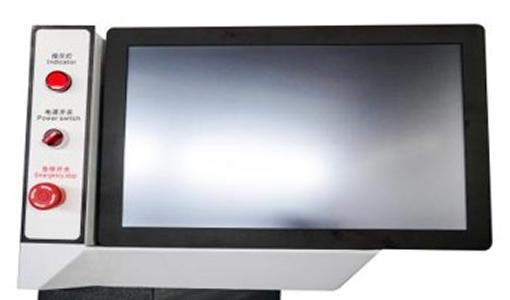

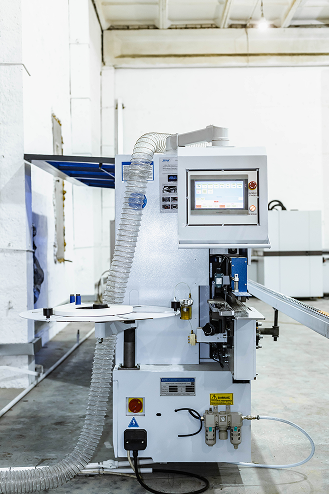

ПУЛЬТ УПРАВЛЕНИЯ

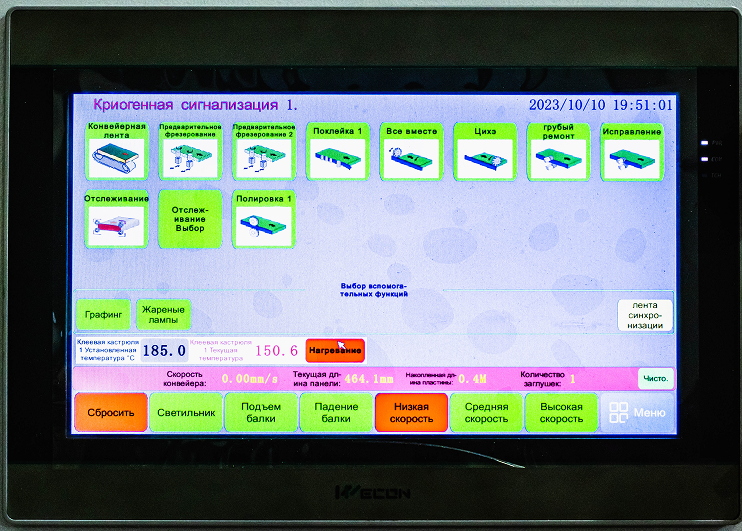

Информативная и простая в использовании панель управления позволяет контролировать процессы обработки каждого узла станка. Система оснащена меню подсказок, сигнализирующем о неисправностях в случае их возникновения. Корпус панели управления выполнен поворотным для удобства работы оператора.
НАДЕЖНЫЙ КОНТРОЛЛЕР УПРАВЛЕНИЯ DELTA PLC

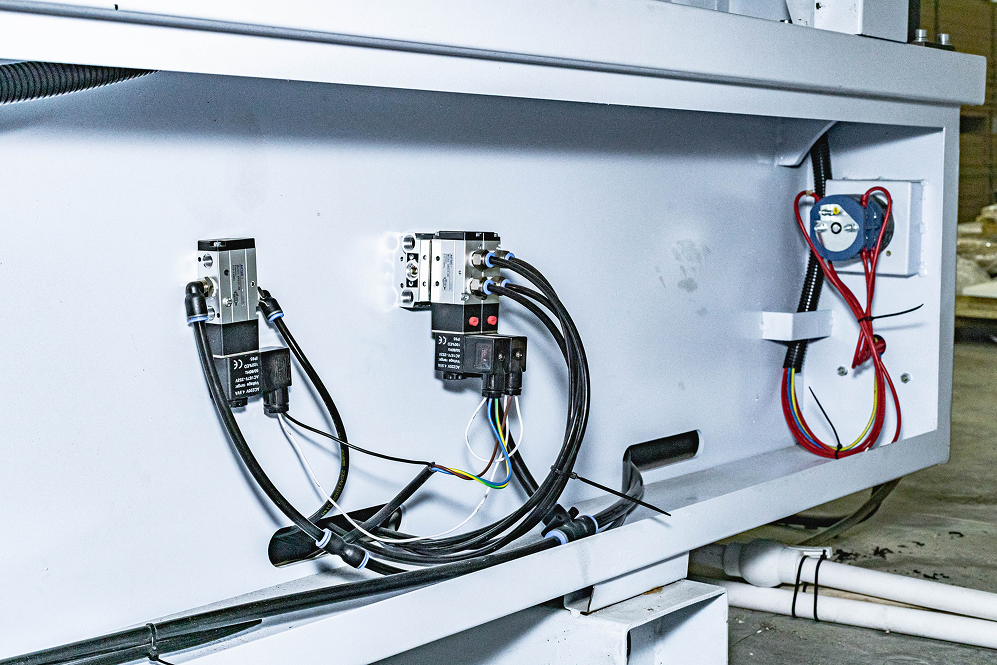

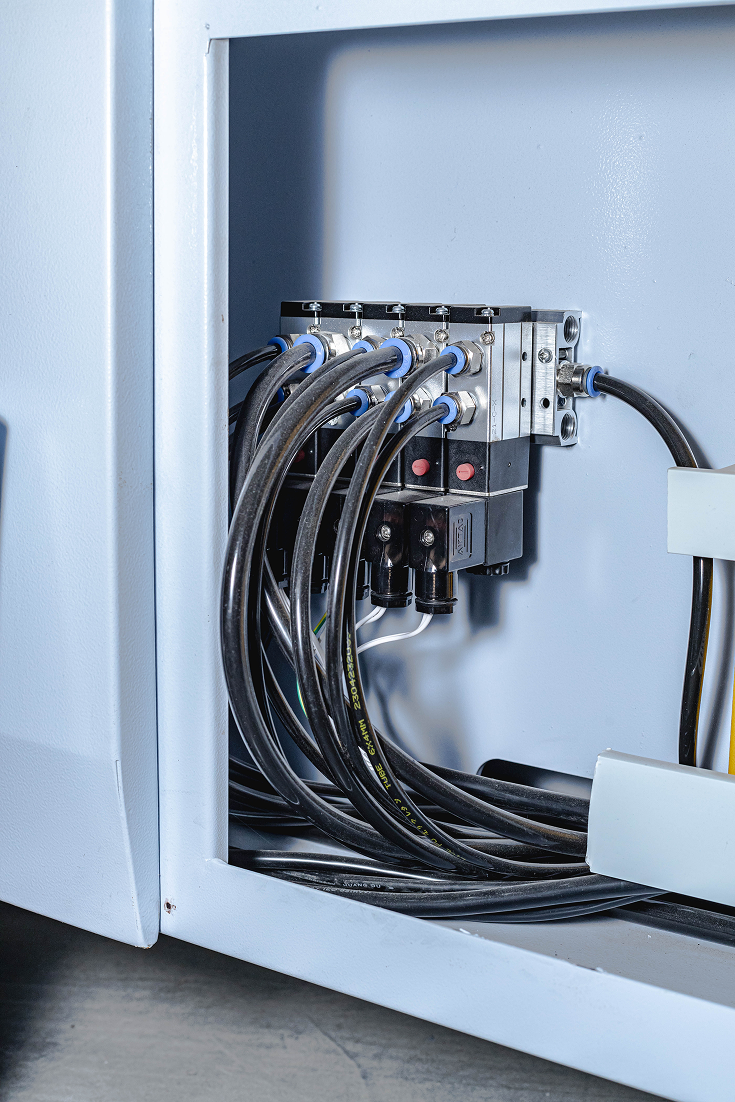

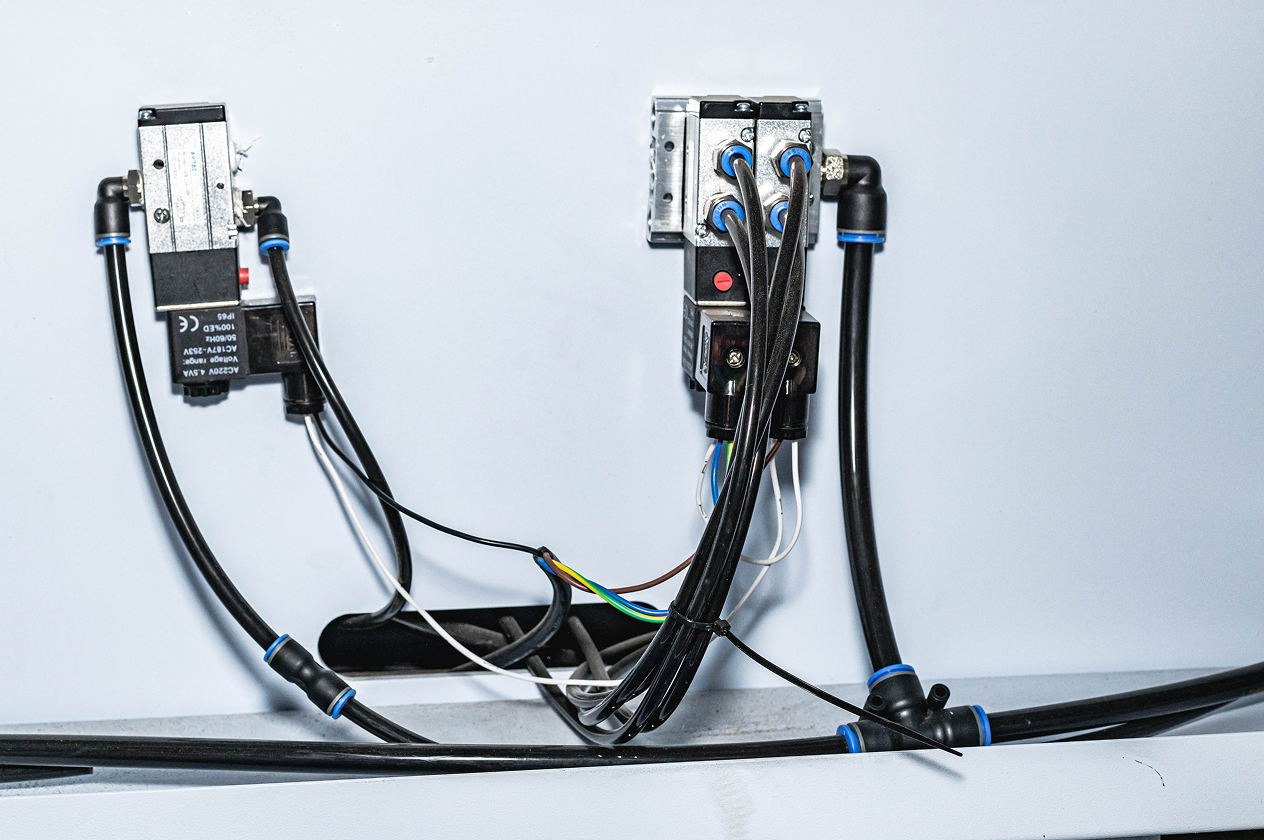

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ УПРАВЛЕНИЯ ПНЕВМОСИСТЕМАМИ
AirTAC/Easun
КОНЦЕВЫЕ ВЫКЛЮЧАТЕЛИ, ДАТЧИКИ ПОЛОЖЕНИЯ И ЭНКОДЕРЫ HONEYWELL TAIWAN
-
Артикул
01-5404 -
Модель
JY-468J -
Суммарная мощность, Вт
15400 -
Мощность привода траверсы, Вт
370 -
Толщина кромочного материала, мм
0,4-3 -
Мин. ширина детали, мм
60 -
Мин. длина детали, мм
120 -
Мин. толщина детали, мм
10 -
Макс. толщина детали, мм
60 -
Скорость подачи, м/мин
15-23 -
Ко-во вертикальных шпиндилей
14330 -

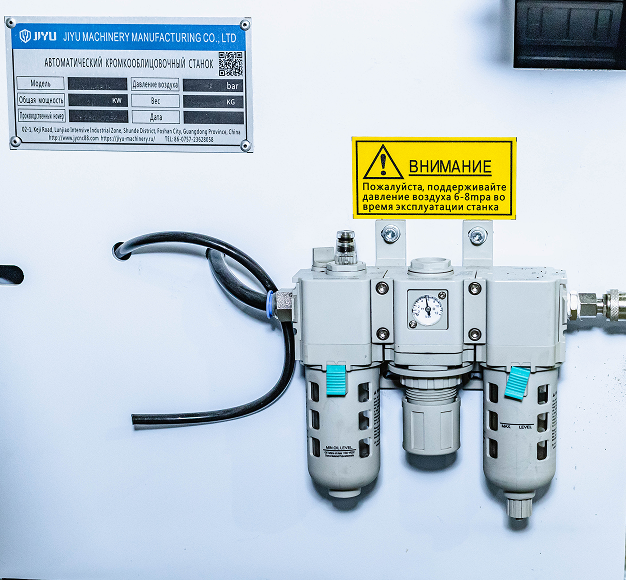

Рабочее давление
0,6
Документация
JIYU_JY_468J.pdf
PDF (1.630087 MB)Транспортные данные
Габаритные размеры, мм: 5500х900х1600
Вес, кг: 2000
