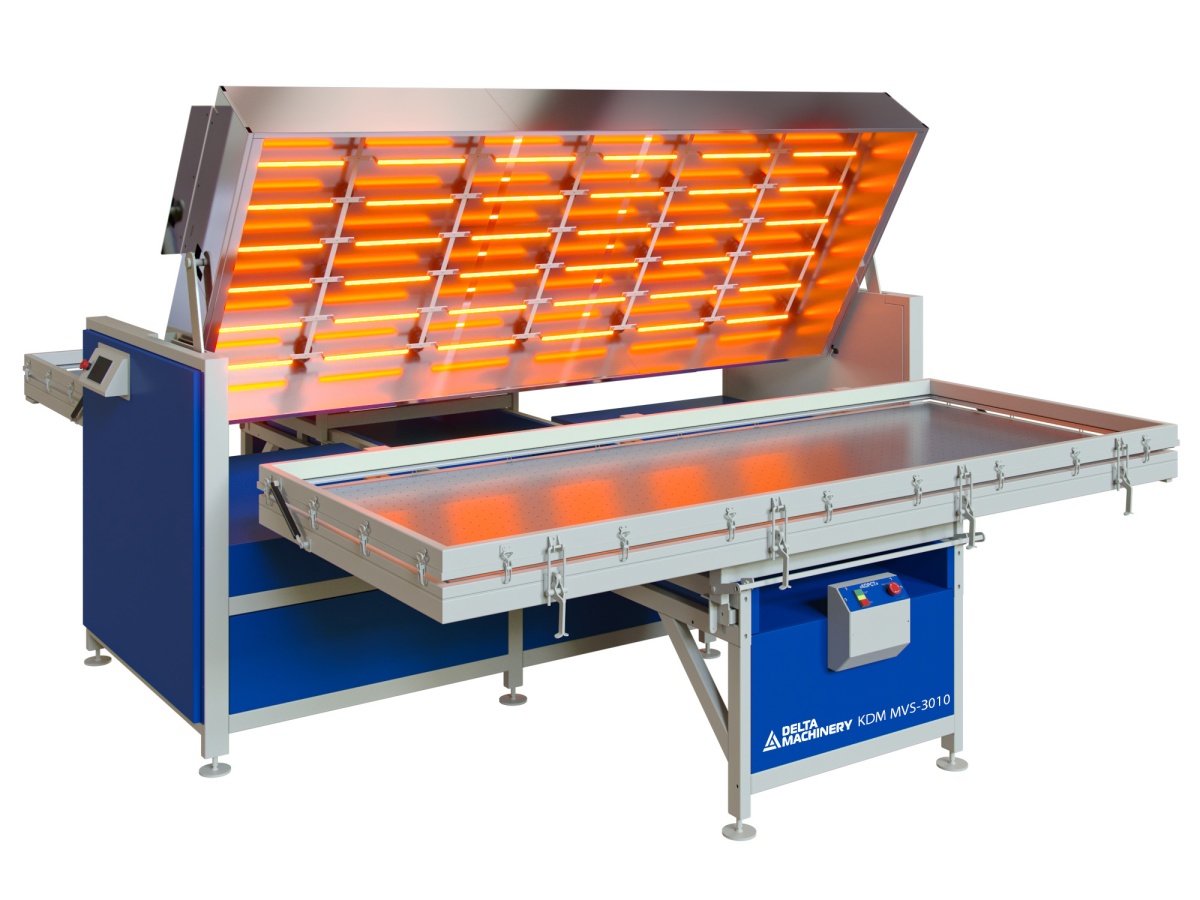

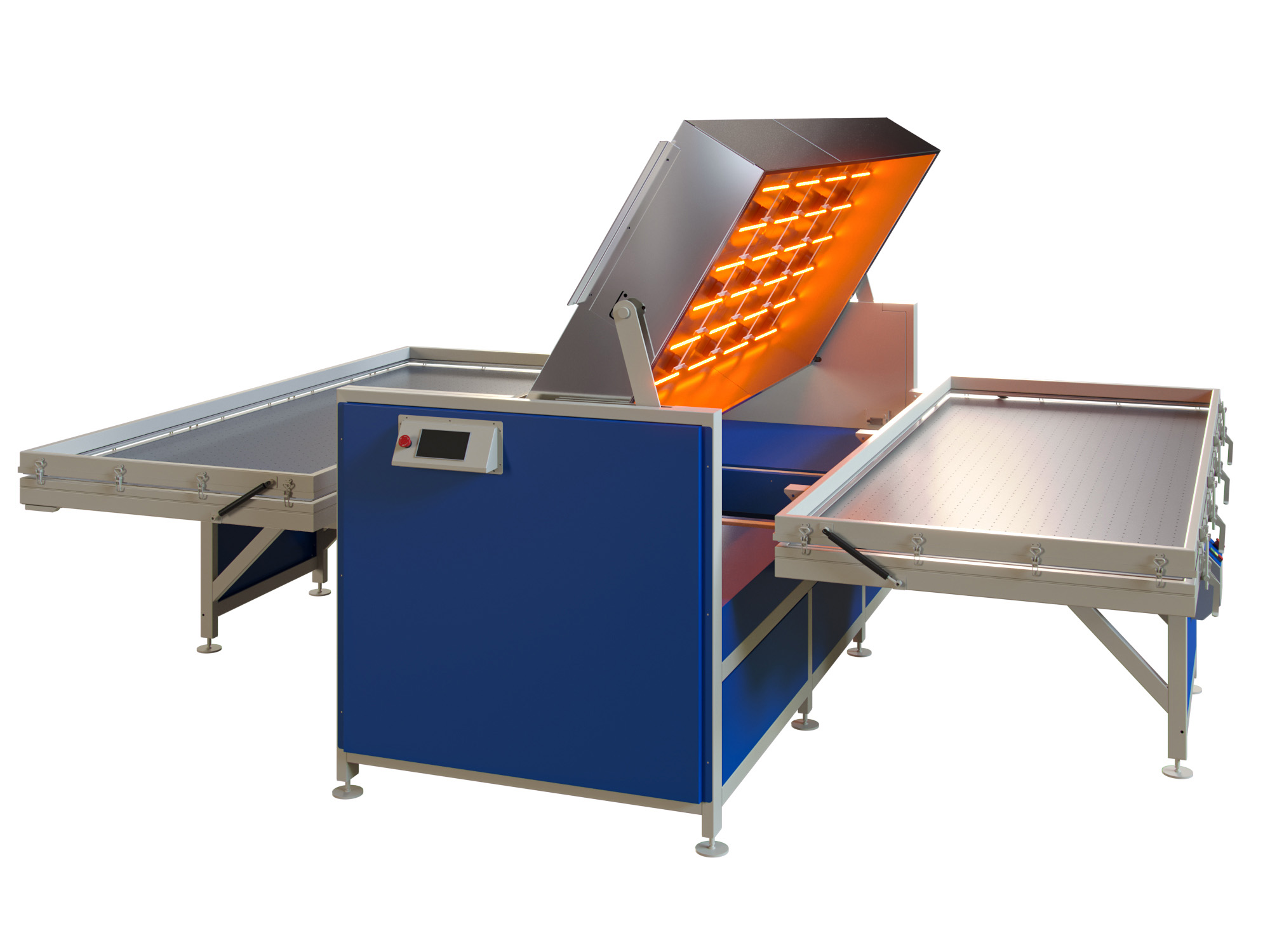

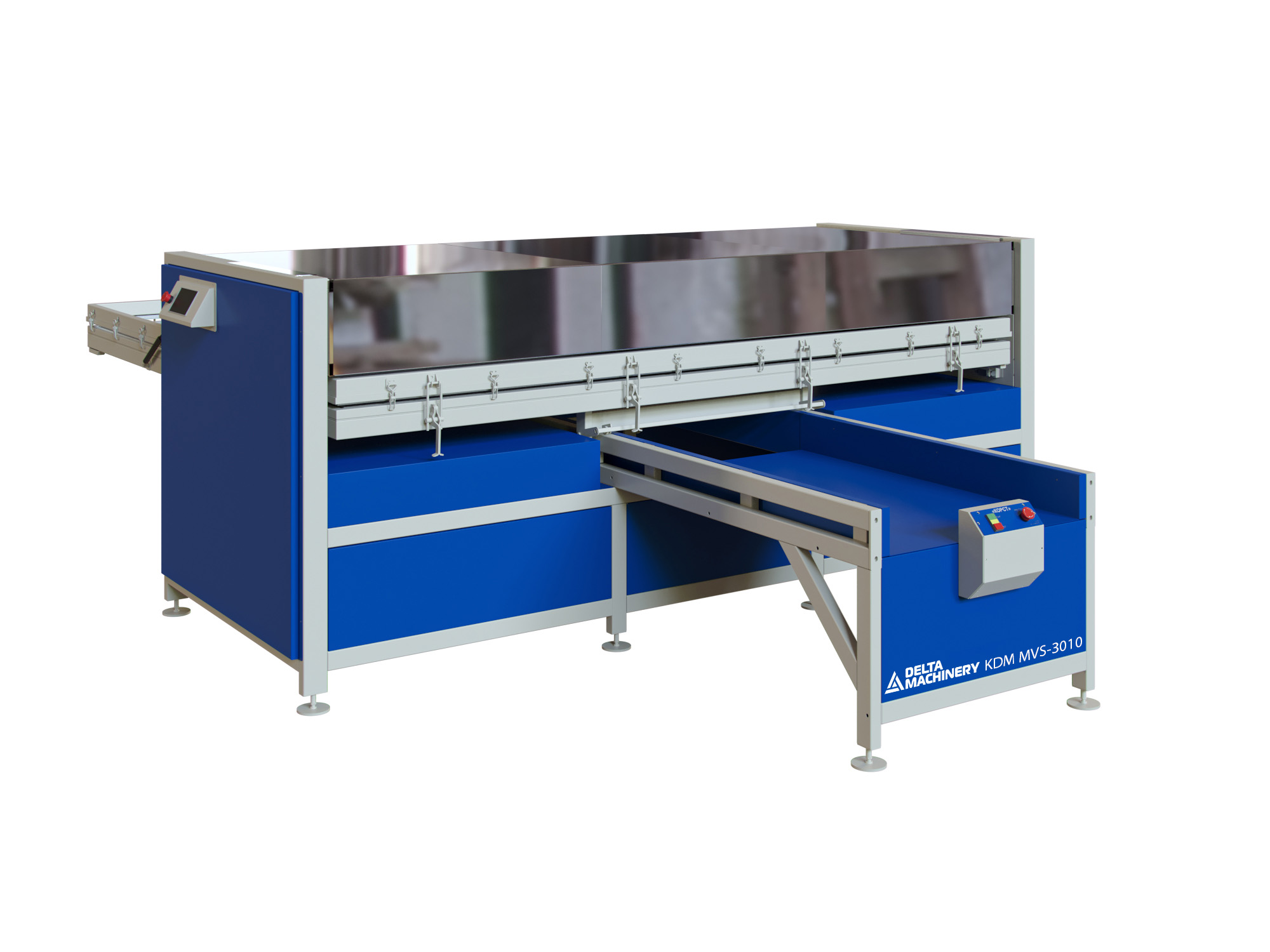

Мембранно-вакуумный пресс для сублимации KDM MVS-3010
Артикул: 46053
Напряжение: 380 В
Мощность: 42 кВт
Вес: 1250 кг
Назначение
Мембранно-вакуумный пресс для сублимации серии MVS предназначен для перевода изображения на поверхность изделия ( металл, стекло, пластик, керамика, текстиль и т.д.) посредством сублимации, т.е. переходом из твердого физического состояния сразу в газообразное (парообразное) минуя стадию плавления (перехода в жидкое состояние).
Принцип работы оборудования заключается в «запекании» изображения на поверхности изделия с помощью нагретой до необходимой температуры силиконовой мембраны из под которой с помощью вакуумного насоса выкачивается воздух, создавая отрицательное давление и обеспечивая тем самым равномерность переноса оттиска.
К отличительным особенностям оборудования по сравнению с вакуумными прессами используемыми для производства мебели относятся:
- равномерность прогрева всей площади сублимируемого изделия,
- высокая до 250 ⁰С температура нагрева используемой заготовки,
- большая скорость набора заданной температуры,
- равномерность распределения (отрицательного давления, вакуума) по всей поверхности вакууммируемой заготовки,
- специализированные приборы учета и контроля технологических процессов.
| ширина рабочего стола |
2*1150мм |
| длина рабочего стола |
2*2900мм |
| полезная площадь рабочего стола |
2*3,335м2 |
| максимальная высота детали |
80мм |
| высота подъема драпирующего стола |
300мм |
| высота термомодуля | 300 мм |
| электроустановка | 380В 50Гц |
| потребляемая мощность вакуумной системы |
2,2 кВт |
| потребляемая мощность нагревательных элементов |
42 кВт |
| производительность насоса |
63м3 |
| марка насоса |
SV-063 |
| давление прессования | 9 тн/м2 |
| диапазон температур |
250°С |
| автоматическая регулировка температуры нагрева | да |
|
регулировка максимальной мощности температуры нагрева |
да |
| автоматическая регулировка вакуума | да |
| ручная регулировка вакуума | да |
| самодиагностика оборудования | да |
| длина (транспортировочная) | 4140 мм |
| ширина (транспортировочная) | 3330 мм |
| высота (транспортировочная) | 1300 мм |
| вес |
1250 кг |
