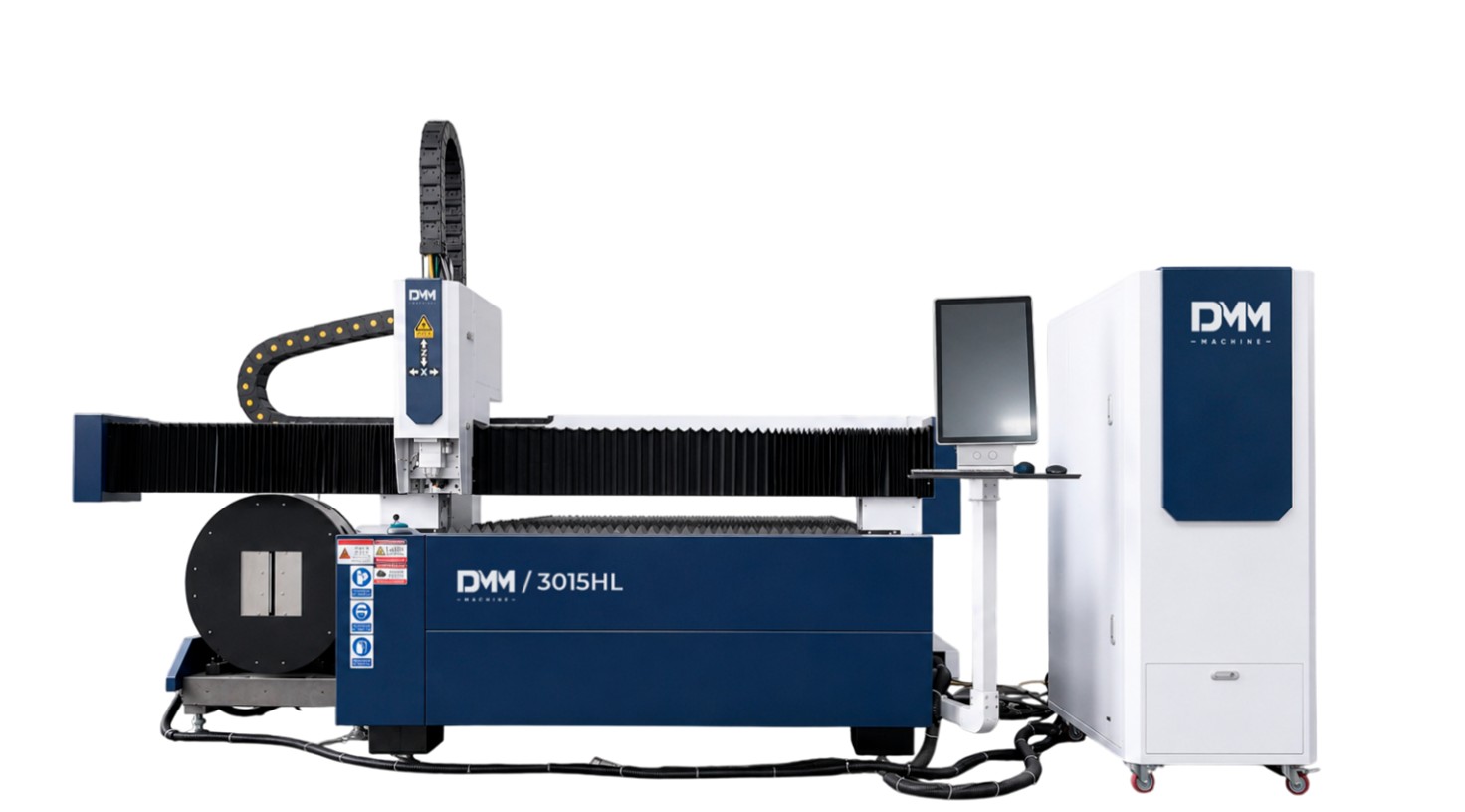

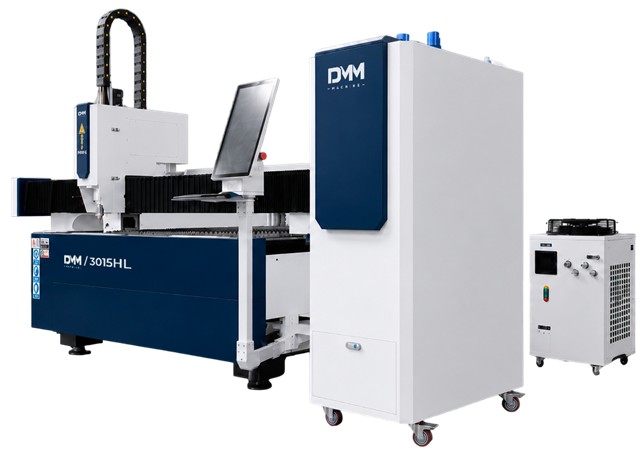

Оптоволоконный лазерный станок DMM 3015HL (6000W)
Артикул: 3015HL (6000W)
Мощность лазера, Вт: 6000
Длина волны лазера, нм: 1080
РАЗМЕРЫ ОБРАБАТЫВАЕМЫХ ТРУБ
КОМПОНЕНТЫ СТАНКА
| Наименование | Кол-во, шт. | Прим. |
| Лазерный источник | 1 шт. | RAYCUS |
| Серводвигатели / драйвера | 4 шт. | FSCUT S9 |
| Редуктор | 1 компл. | SHIMPO (Япония) |
| Стойка управления с ЖК-дисплеем и ПК | 1 компл. | В комплекте |
| Датчик отслеживания высоты до поверхности листа | 1 шт. | Автоматический |
| Лазерная режущая голова с функцией автофокусировки | 1 шт. | BOCI BLT310 (a-focus) |
| Система безопасности при падении давления газа | 1 шт. | Автоматический датчик давления |
| Чиллер | 1 шт. | HAN LI / S&A |
| Беспроводной пульт управления | 1 шт. | В комплекте |
| Автоматическая система смазки | 1 шт. | В комплекте |
| Металлические гофры по оси Y | 2 шт. | Установлены |
| Датчик безопасности при падении давления рабочего газа | 1 компл. | Установлены |
| Стабилизатор напряжения | 1 шт. | В комплекте |
| Электромагнитный клапан | 1 компл. | В комплекте |
| Пропорциональный клапан | 1 компл. | В комплекте |
| Система пылеудаления | 1 шт. | 1.5 кВт |
ПОРТАЛ ИЗ АВИАЦИОННОГО АЛЮМИНИЯ
Литая алюминиевая балка портала, имеет меньший вес в сравнении со стальной, что значительно уменьшает нагрузку на двигатели и направляющие, продлевая срок их службы. Толстостенный алюминиевый профиль балки портала, имеет избыток жесткости, и не деформируется со временем.
СВАРНАЯ СТАНИНА
Конструкция станины оптимизирована с помощью компьютерного конечно-элементного анализа, что повышает жёсткость и прочность. После усиления сварная станина подвергается термообработке (отпуску) для снятия напряжений, что предотвращает деформацию и обеспечивает стабильность.
ДВА ПНЕВМАТИЧЕСКИХ САМОЦЕНТРИРУЮЩИХСЯ ЗАЖИМА
Подходит для труб различного сечения: круглая, квадратная, прямоугольная, овальная труба. Круглая труба диаметр до ⌀10-220мм, пневматический зажим позволяет обрабатывать заготовки квад-ратных и прямоугольных труб □10-220*15-220мм. Пневматические патроны с серводвигателем, патрон оснащен удлиненным зажимом, что позволяет уменьшать длину остатка трубы.
ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
Лазерная режущая головка фирмы BOCI BLT310 - высокоточное решение для промышленных резки металлов с интел-лектуальными датчиками и надежной конструкцией.
Скорость 300 мм/с, диапазон ±50 мм.
Защита от столкновений, контроль давления газа и температуры защитного стекла.
СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка.
ЧИЛЛЕРЫ HANLI HL
Чиллеры Hanli HL применяются на станках волоконной лазерной резки, сварки и наплавки. Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно.
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 1500 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико- электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
