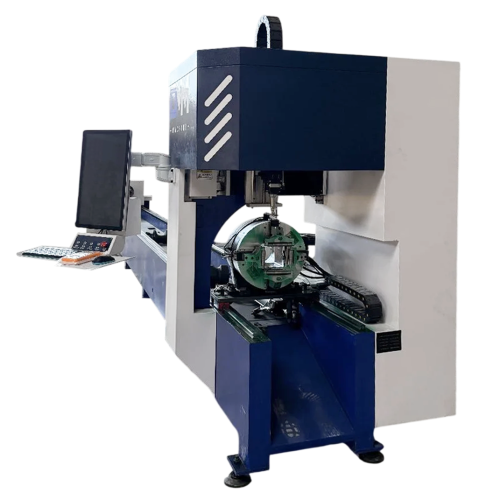

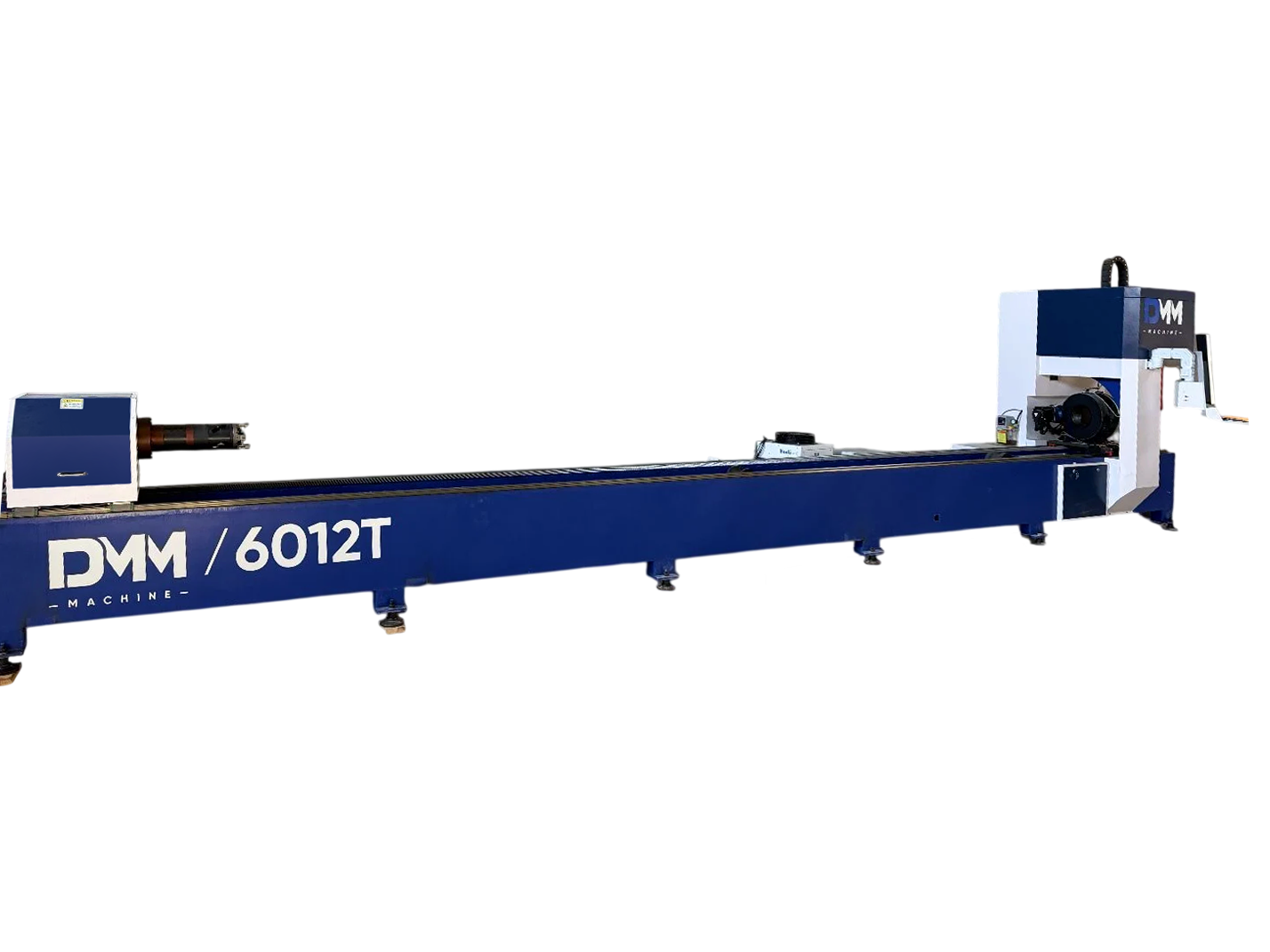

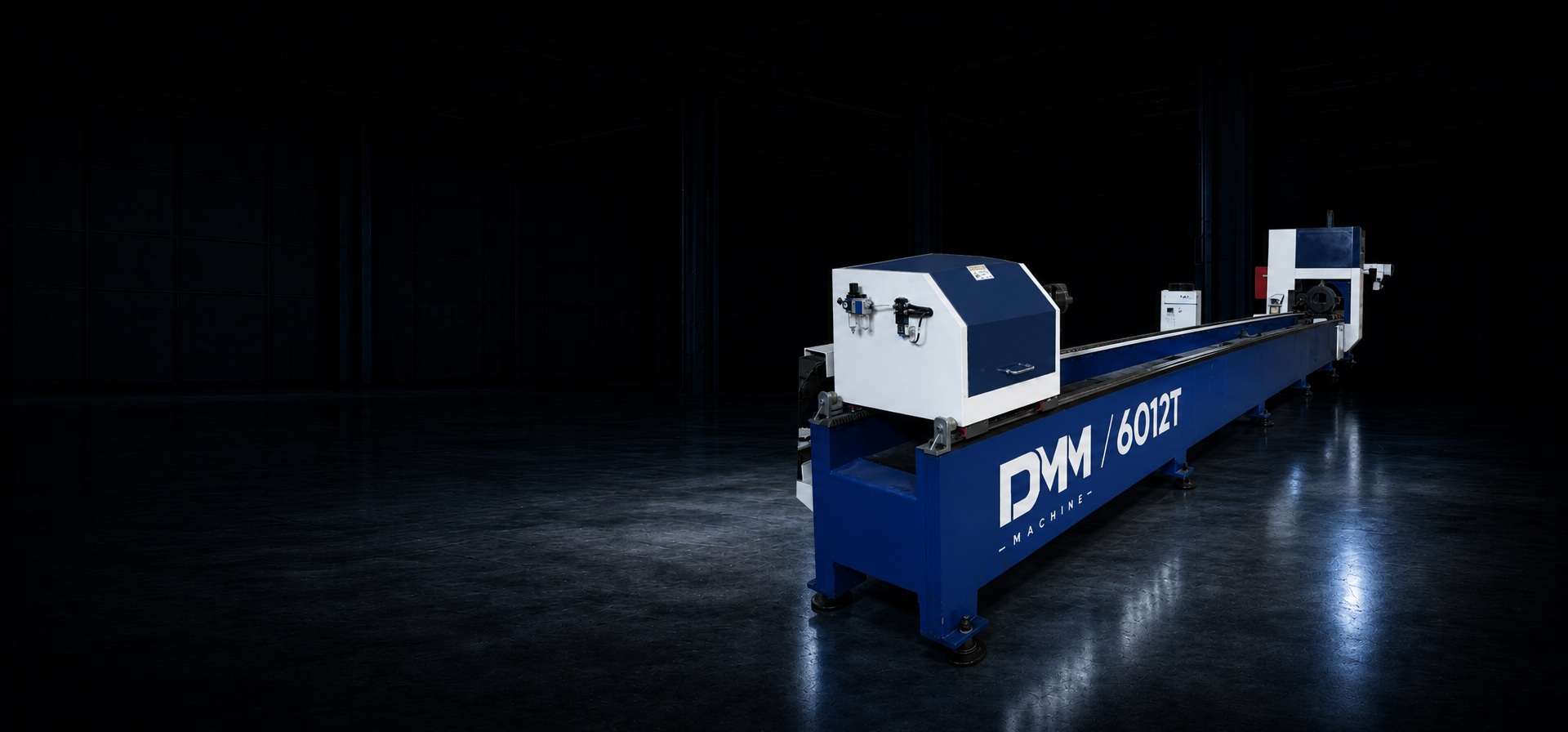

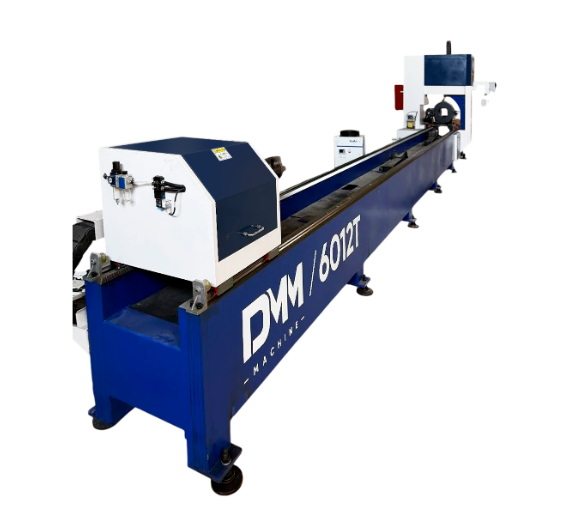

Оптоволоконный лазерный труборез с ЧПУ DMM 6012T (3000W)
Артикул: 03-9893
Диаметр обрабатываемой круглой трубы, мм: 10-120
Остаток трубы после реза, см: 6
СВАРНАЯ ПРОМЫШЛЕННАЯ СТАНИНА С ДОПОЛНИТЕЛЬНЫМИ РЕБРАМИ ЖЕСТКОСТИ
Наши станки лазерной резки имеют цельнометаллическую сварную станину, с высокой прочностью. При производстве, станина станка проходит термическую обработку для снятия напряжения металла. Благодаря этому удается добиться жесткости конструкции, а вследствие чего и безупречной точности обработки. Каждая станина машины размещается на срок от 30 до 45 дней, и внутреннее напряжение будет полностью снято перед точной обработкой;
Параллельность менее 0,03 мм;

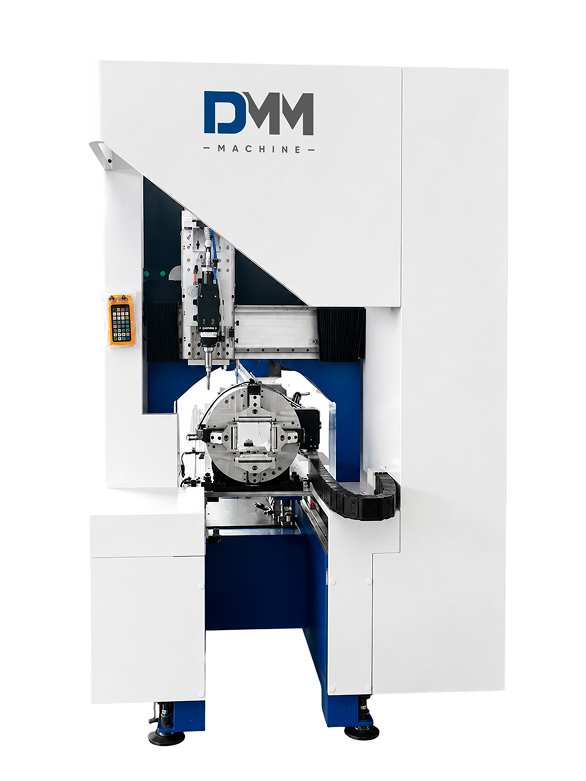

ДВА ПНЕВМАТИЧЕСКИХ САМОЦЕНТРИРУЮЩИХСЯ ЗАЖИМА
Подходит для труб различного сечения: круглая, квадратная, прямоугольная, овальная труба. Круглая труба диаметр до ⌀10-120мм, пневматический зажим позволяет обрабатывать заготовки квадратных и прямоугольных труб □10-120*15-120мм. Пневматические патроны с серводвигателем, патрон оснащен удлиненным зажимом, что позволяет уменьшать длину остатка трубы.
ЛАЗЕРНАЯ РЕЖУЩАЯ ГОЛОВКА
Лазерная режущая головка фирмы Raytools, BM110- высокоточное решение для промышленной резки металлов с интеллектуальными датчиками и надежной конструкцией.
СЕРВОДВИГАТЕЛИ INOVANCE, КИТАЙ
Характеризуется надежностью, простым управлением и чрезвычайно компактным исполнением, отвечают за точность и скорость движения станка
ЧИЛЛЕРЫ HANLI HL ПРИМЕНЯЮТСЯ НА СТАНКАХ ВОЛОКОННОЙ ЛАЗЕРНОЙ РЕЗКИ, СВАРКИ И НАПЛАВКИ.
Устройства имеют два контура, один из которых охлаждает лазерный излучатель, второй – лазерную голову. В систему встроена защита от перегрева и перепадов напряжения, а также функция аварийной сигнализации об изменении температуры.
АВТОМАТИЧЕСКАЯ СИСТЕМА СМАЗКИ
Станок оснащён системой автоматической смазки направляющих и ШВП по всем осям. Проверяйте уровень масла регулярно
ИСТОЧНИК ЛАЗЕРА RAYCUS НА 1500 W
Срок службы 100000 часов;
Стабильно и экономично;
Высокая скорость оптико- электрического преобразования, высокий КПД и энергосбережение.
Высококачественное обслуживание.
СБОРКА
|
Наименование |
Кол-во, шт. | Прим. |
|
Лазерный источник |
1 шт. | RAYCUS |
|
Серводвигатели / драйвера |
Y ось-1.7 кВт X ось-0.75 кВт Z ось-0.4 кВт Ось вращения-2.4 кВт+2.4 кВт |
FSCUT S9 |
|
Редуктор |
1 компл. | SHIMPO (Япония) |
|

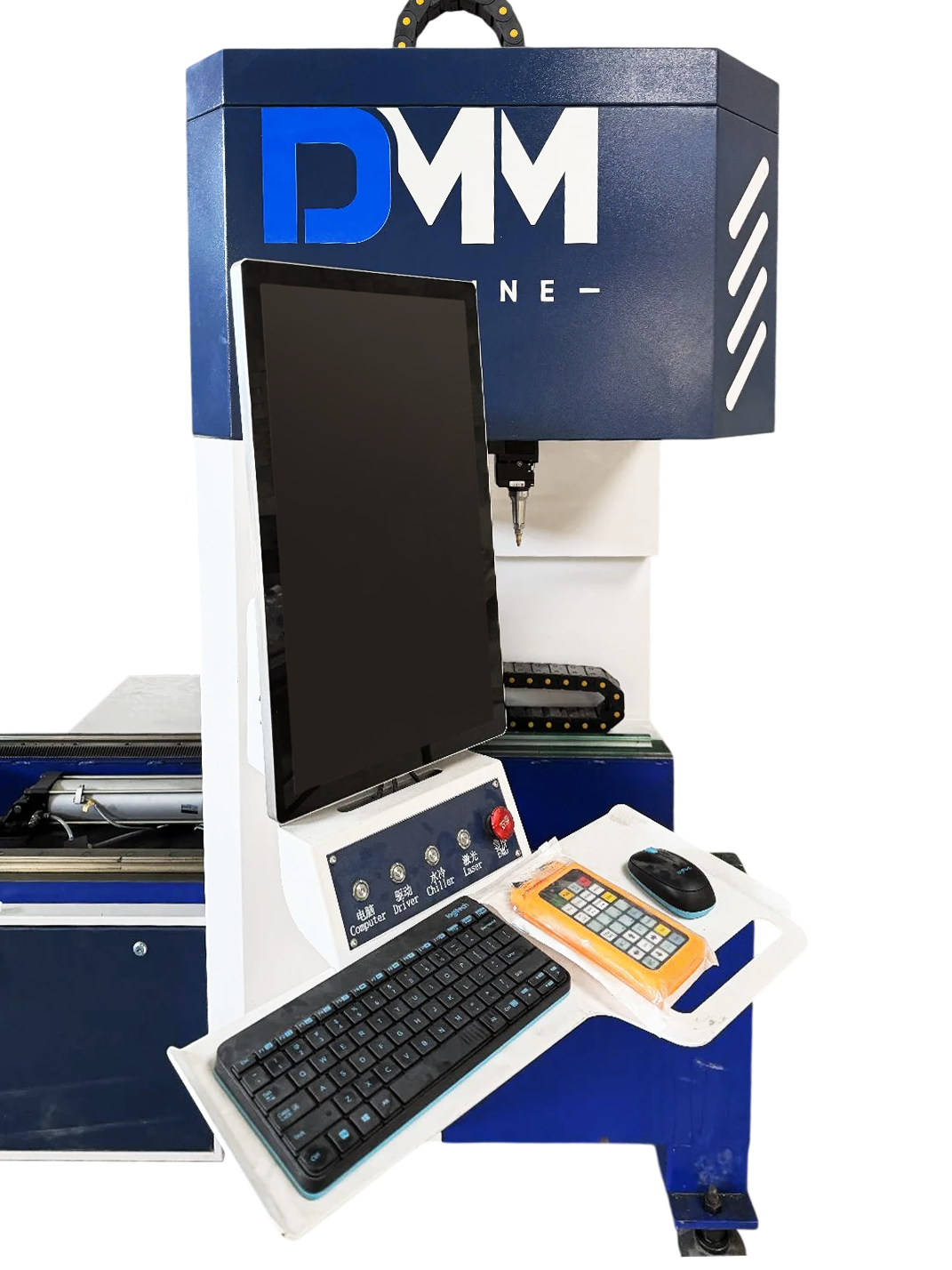

Стойка управления с ЖК-дисплеем и ПК |
1 комп. | В комплекте |
|
|
||
|
Датчик отслеживания высоты до поверхности листа |
1 шт. | Автоматический |
|
Лазерная режущая голова с функцией Автофокусировки |
1 шт. | BOCI BLT310 (а-focus) |
|
Система безопасности при падении давления газа |
1 шт | Автоматический датчик давления |
|
Чиллер |
1 шт. | HAN LI / S&A |
|
Беспроводной пульт управления |
1 шт. | В комплекте |
|
Автоматическая система смазки |
1 шт. | В комплекте |
|
Металлические гофры по оси Y |
2 шт | Установлены |
|
Датчик безопасности при падении давления рабочего газа |
1 компл. | Установлены |
|
Стабилизатор напряжения |
1 шт | В комплекте |
|
Электромагнитный клапан |
1 компл. | В комплекте |
|
Пропорциональный клапан |
1 компл. | В комплекте |
|
Система пылеудаления |
1 шт | 1.5 кВт |
