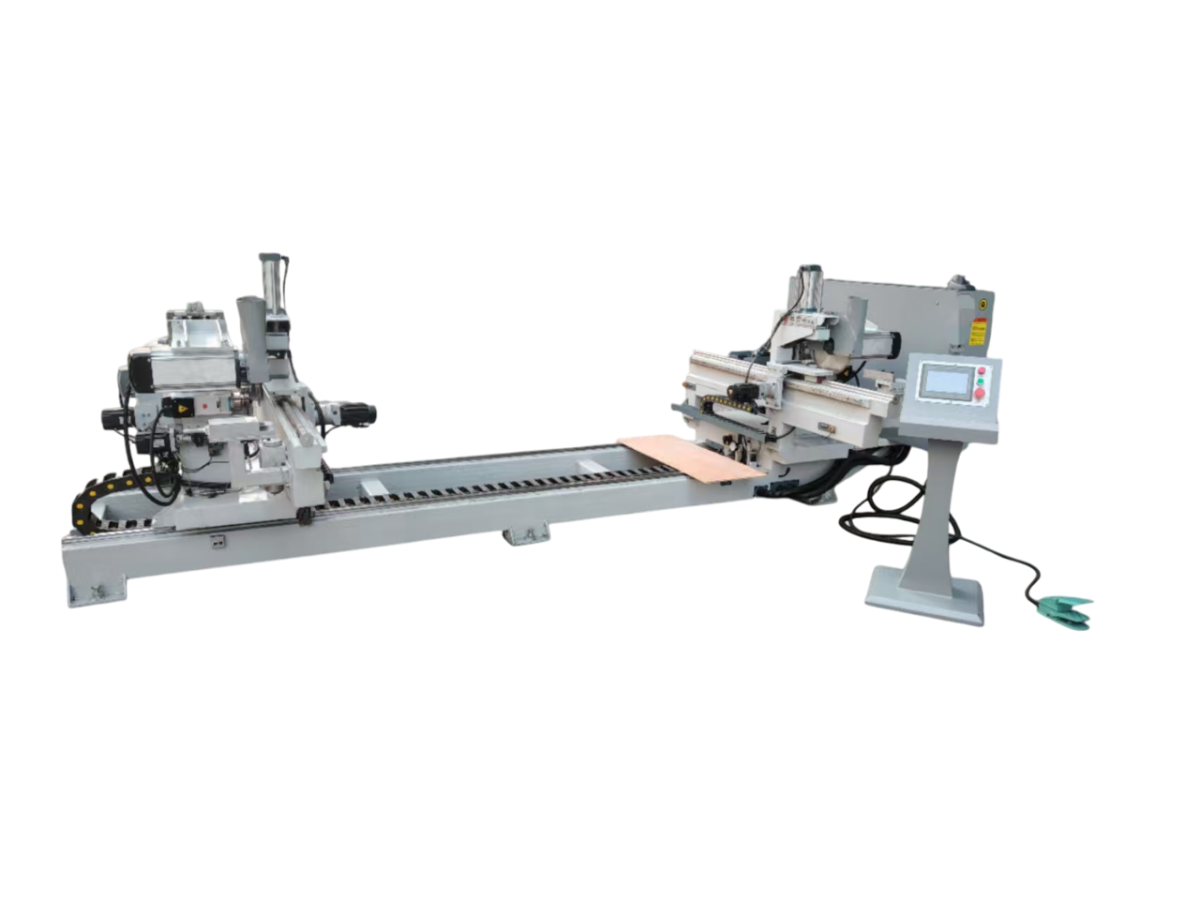

Станок для двухстороннего торцевания и сверления отверстий в дверной коробке DELTAMACHINERY ID6-2500
Артикул: 02-9697
Макс. ширина обработки, мм: 70 - 200
Назначение
Станок предназначен для торцевания, сверления элементов дверных коробок
Применение
Технологические возможности станка позволяют использовать его на крупных и средних предприятиях по производству различных дверей, погонажных изделий и клееных мебельных щитов, на предприятиях по выпуску элементов мебели, декоративных панелей, паркета и других деревообрабатывающих производствах.
Схема обработки
Ручная укладка заготовки в зону прижима → Далее старт цикла →Автоматический зажим заготовки → подача прижимной группы в зону пиления и сверления →Пиление и сверление в автоматическом режиме → возврат заготовки в зону подачи→ укладка новой заготовки.➤ Станок автоматически торцует заготовку с двух сторон одновременно под углами 45°/90°, сверлит отверстия под крепежные соединительные элементы под углом 45°. Проведение всех операций за одну установку гарантирует отсутствие сколов на изделиях и точность сборки.
➤ Система прижима заготовок позволяет надежно фиксировать их в двух точках. Прижим заготовки осуществляется пневмо цилиндрами и имеет возможность регулировки усилия прижима.
➤ Первым этапом осуществляется пиление под углом 90 градусов. Два двигателя расположенные друг напротив друга имеют мощность 4 кВт каждый (частота вращения 2880 об/мин).
➤ Пильный блок вместе с двигателем подается в зону резаться с помощью пневмоцилиндров, после обработки узел возвращается на исходную позицию, это позволяет заготовке вернуться в зону подачи.
➤ Вторым этапом осуществляется пиление под углом 45 градусов. Два двигателя расположенные друг напротив друга имеют мощность 4 кВт каждый (частота вращения 2880 об/мин).
➤ Третьим этапом осуществляется сверление отверстий под углом 45 градусов. Мощность каждого сверлильного двигателя составляет 1,5 кВт. Двигатель имеет регулировки в различных осях. Так же имеется регулировка межцентрового расстояния между двумя сверлами от 20 до 112 мм
➤ Станок оснащен линейными направляющими с сечением 25 мм. Смазка направляющих происходит в автоматическом режиме.
➤ Для регулировки длины используется серводвигатель мощностью 1 кВт в паре с планетарным редуктором. Передача происходит посредством пары: шестерни и рейки.
➤ Управление станком происходит с простого и надежного PLC дисплея
