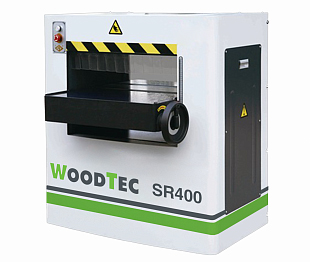

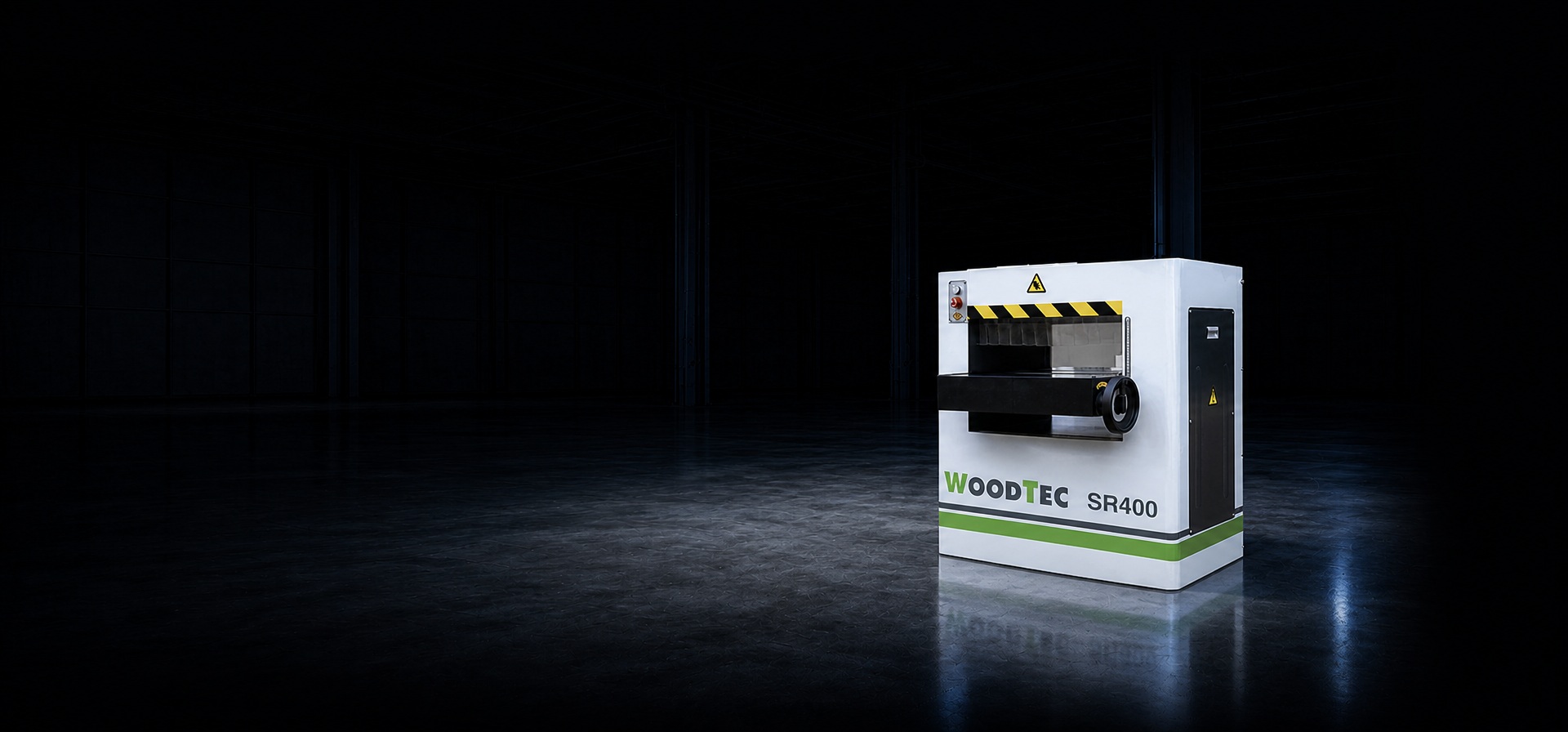

Станок рейсмусовый WoodTec SR 400
Артикул: 3788
Ширина: 400 мм
Мощность: 5,5 кВт
Вес: 405 кг
Назначение
Предназначены для продольного одностороннего строгания в размер по толщине плоских заготовок из древесины.
Область применения
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, производству мебели и другие деревообрабатывающие производства.

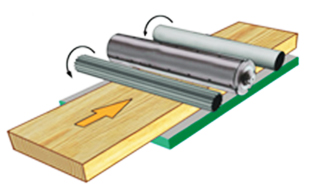

Схема обработки
Отличительные особенности
- Секционный подающий вал позволяет одновременно подавать заготовки разной толщины.
- Рабочий стол станка оснащен двумя гладкими роликами, которые исключают застревание заготовки при обработке.
- Массивная станина обеспечивает высокую жесткость конструкции.
- Мощные двигатели позволяют снимать большую толщину материала (до 5 мм) за один проход.
- Настройка стола на размер обработки осуществляется с помощью маховика по миллиметровой шкале.
- Оснащен когтевой защитой, предотвращающей выброс заготовки.
Конструктивные особенности

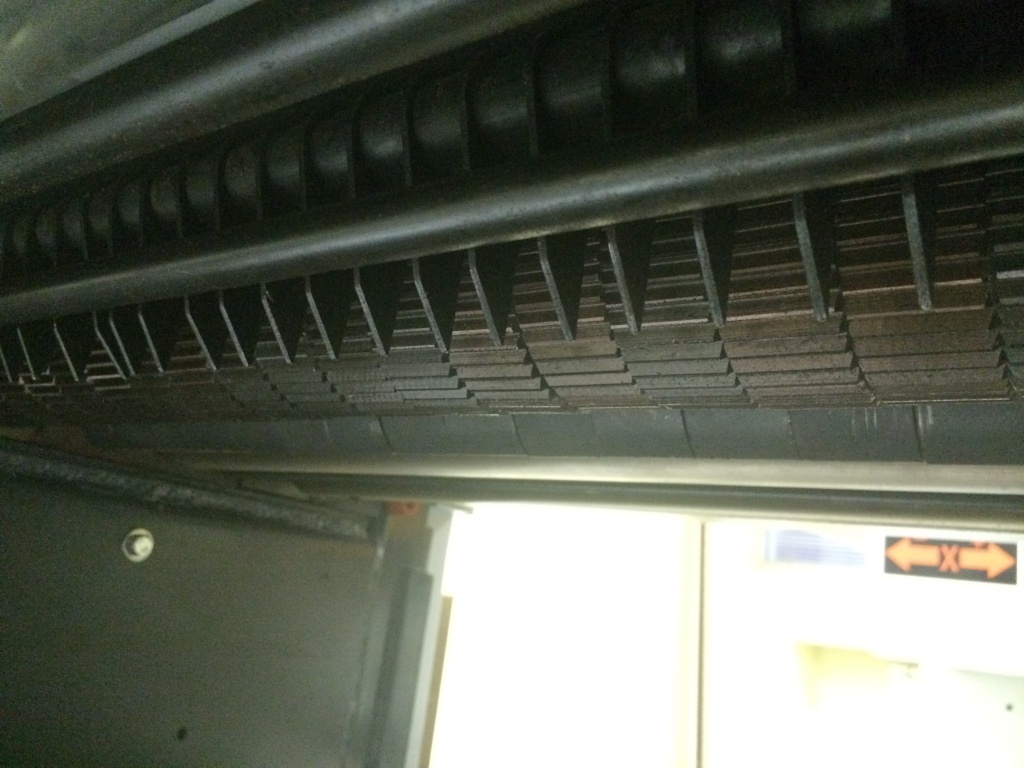

 Секционный вал Подающий вал выполнен секционным, что позволяет одновременно подавать в станок заготовки, имеющие разную толщину. За счет этого производительность увеличивается в несколько раз. Когтевая защита предотвращает обратный выброс заготовки. |

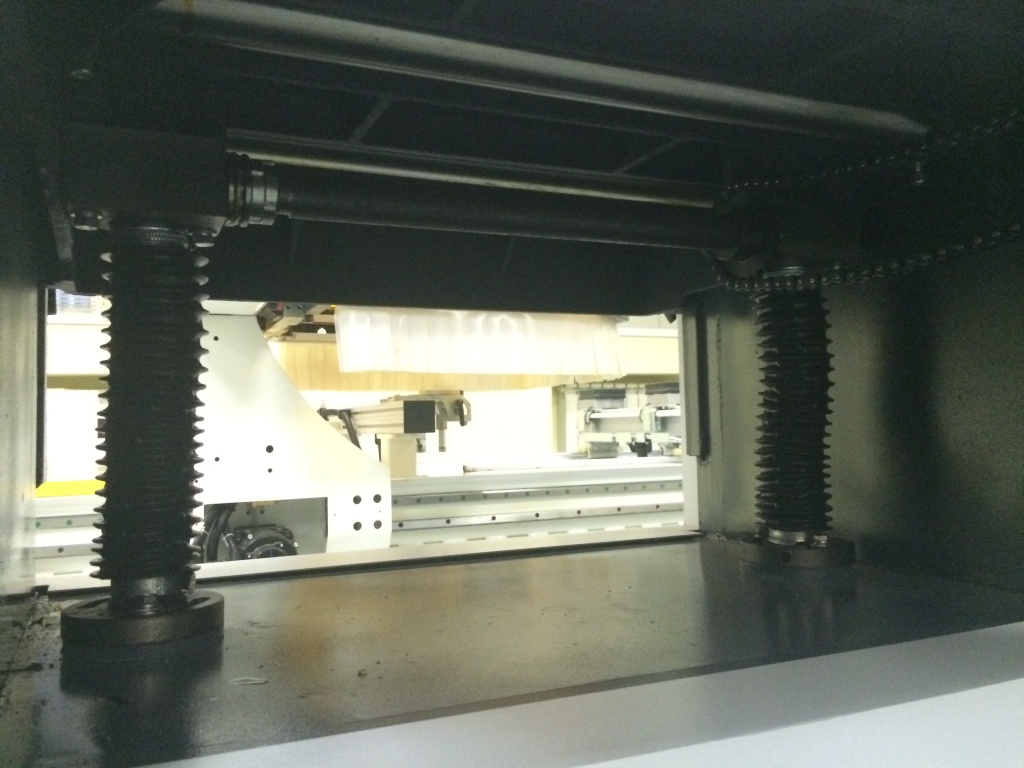

 Рабочий стол Надежно зафиксирован на 2-х опорах. Опоры закрыты кожухами, что исключает возможность попадания пыли. |

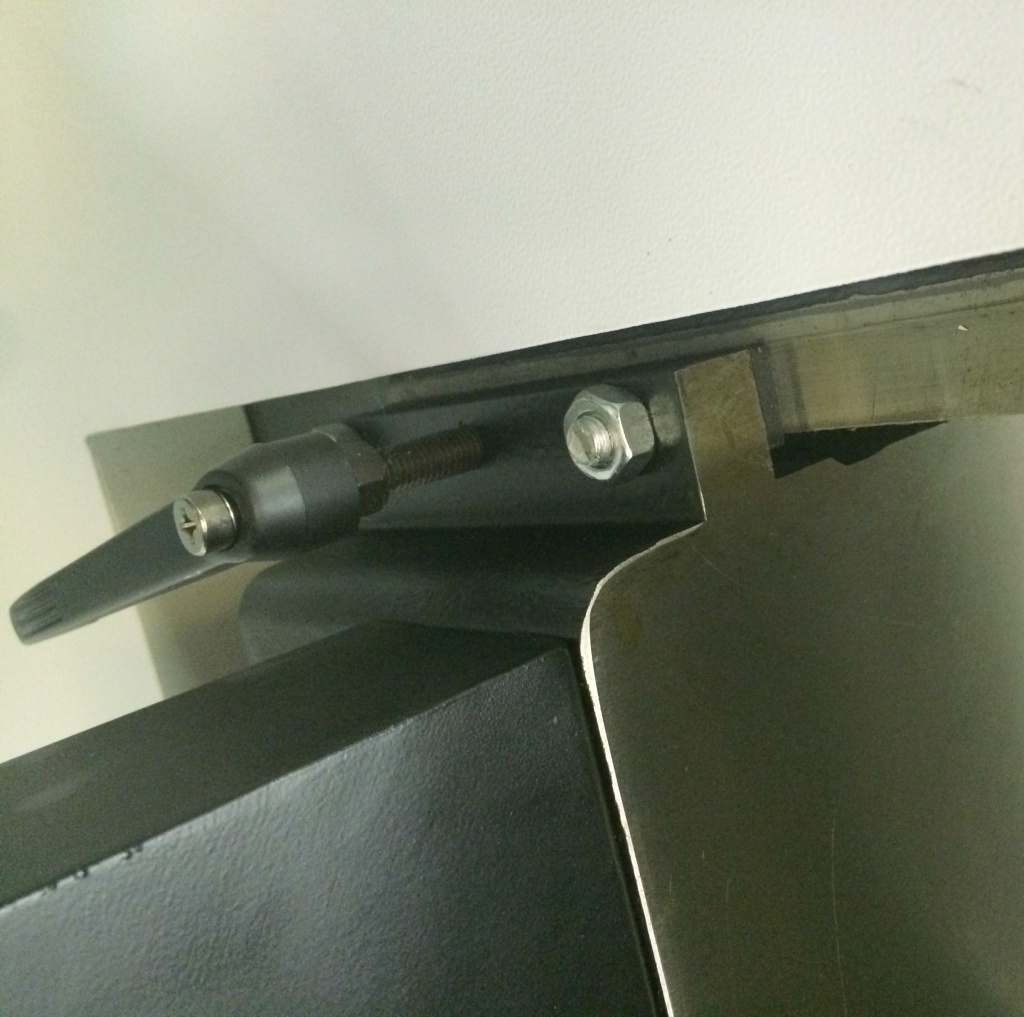

 Направляющие стола Стол перемещается в 4-х направляющих, что исключает его перекос. Жесткая фиксация стола осуществляется с помощью рукояток. |

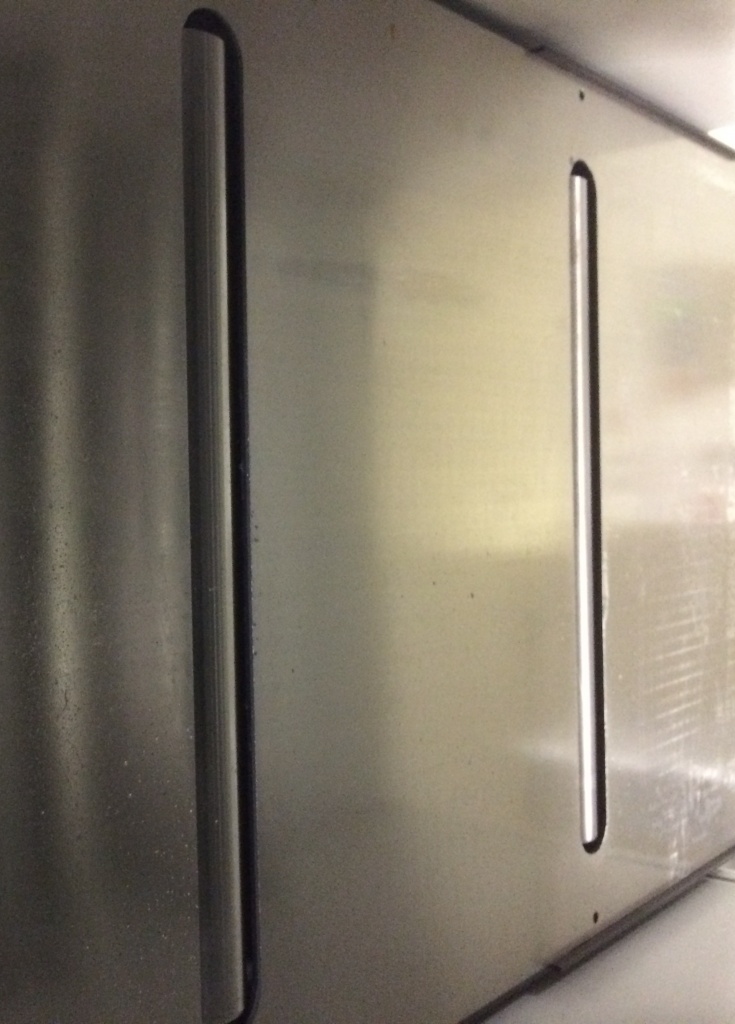

 Ролики в столе В рабочем столе расположены 2 холостых ролика, обеспечивающие лучшее скольжение заготовки. |

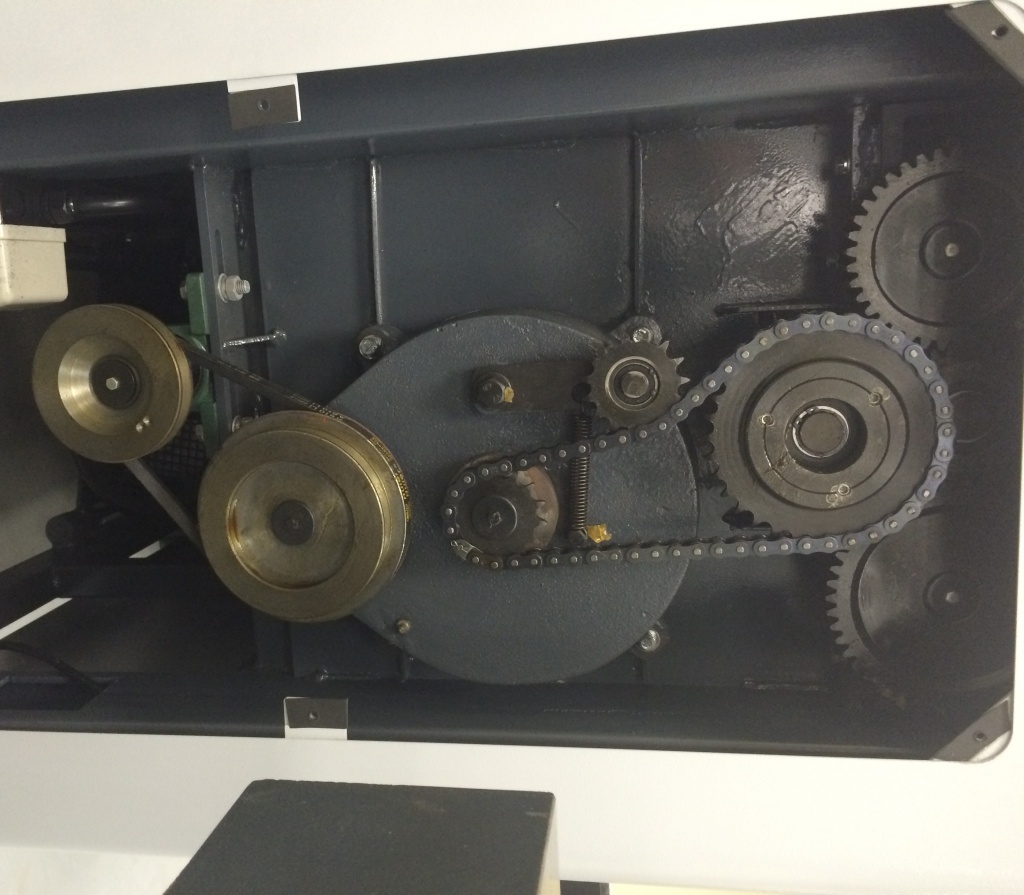

 Привод подающих вальцов Осуществляется посредством цепной и шестеренчатой передачи. |
 Удлинение стола На выходе установлено удлинение стола – увеличивает рабочую поверхность, заготовка не падает вниз. Исключены подрывы заготовки. |

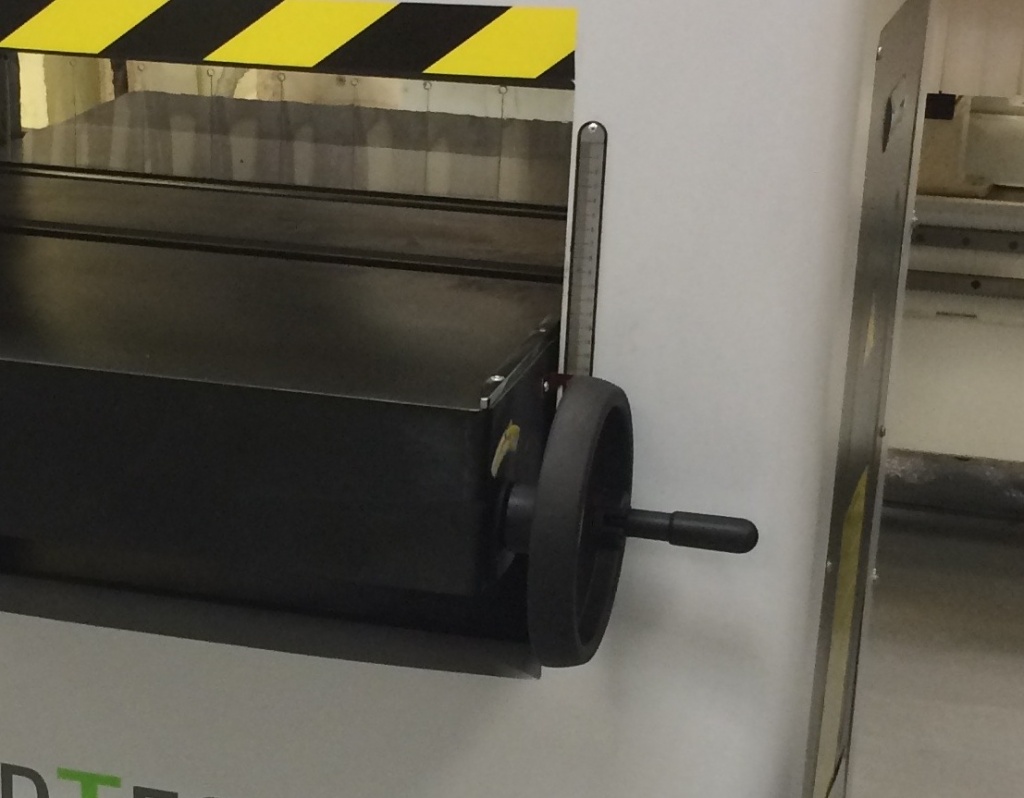

 Подъем / опускание стола Осуществляется вручную с помощью удобного маховика. Отображение размера по линейке с миллиметровой шкалой. |

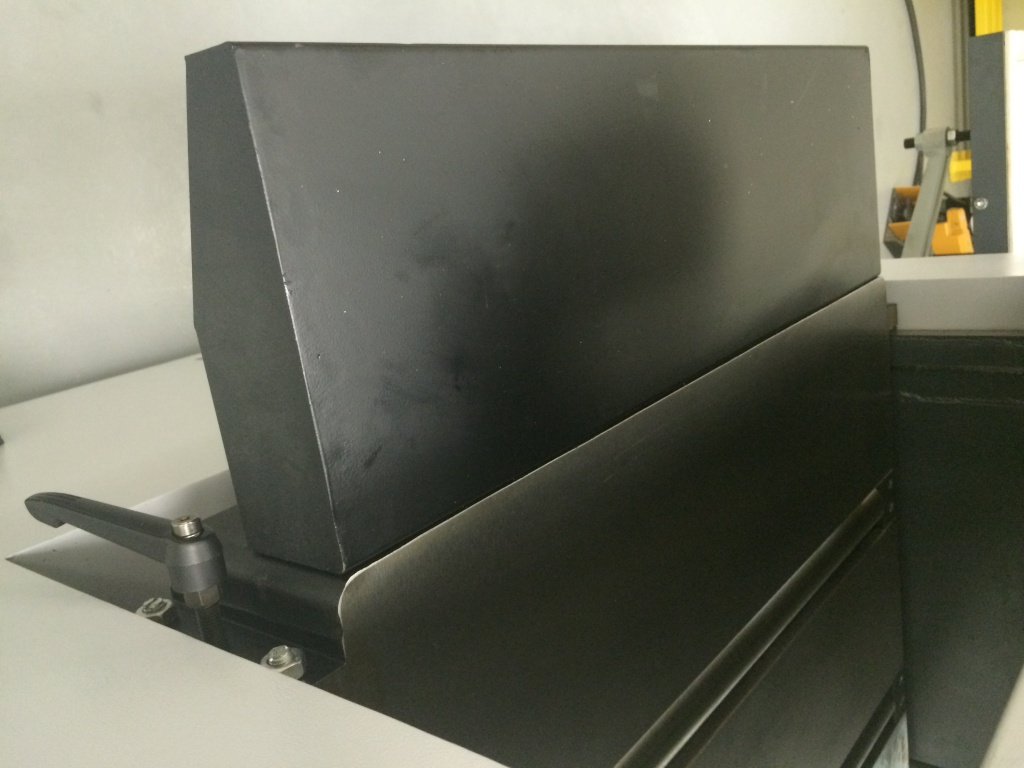

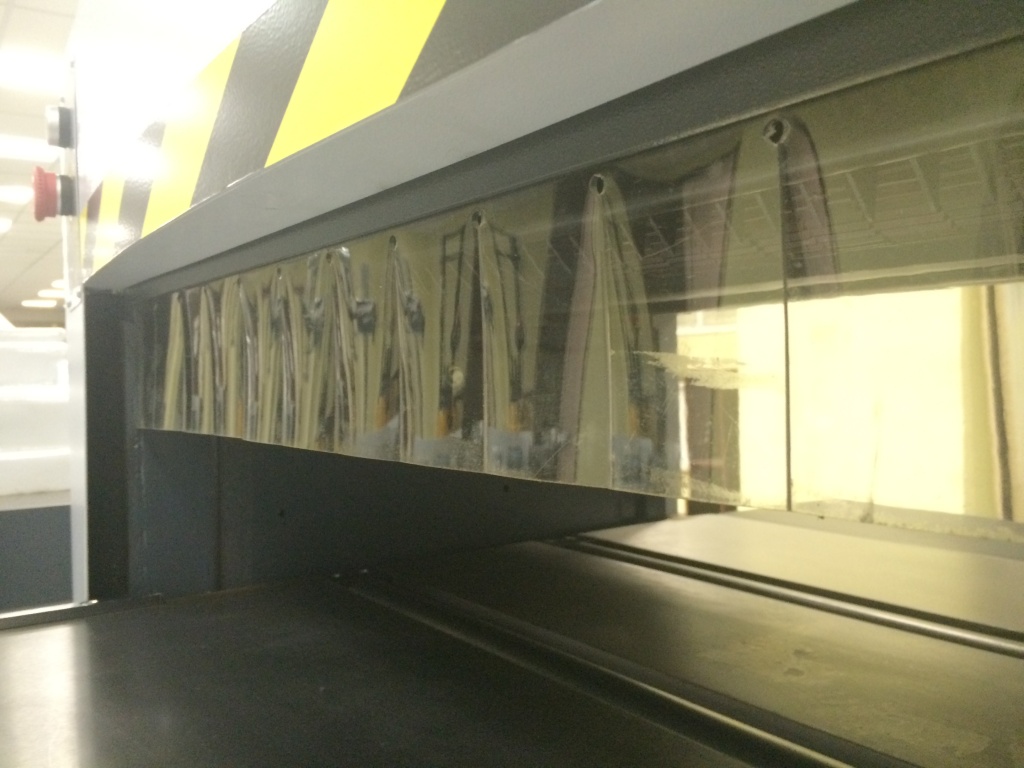

 Защитные шторки Предотвращают разброс стружки от станка. |

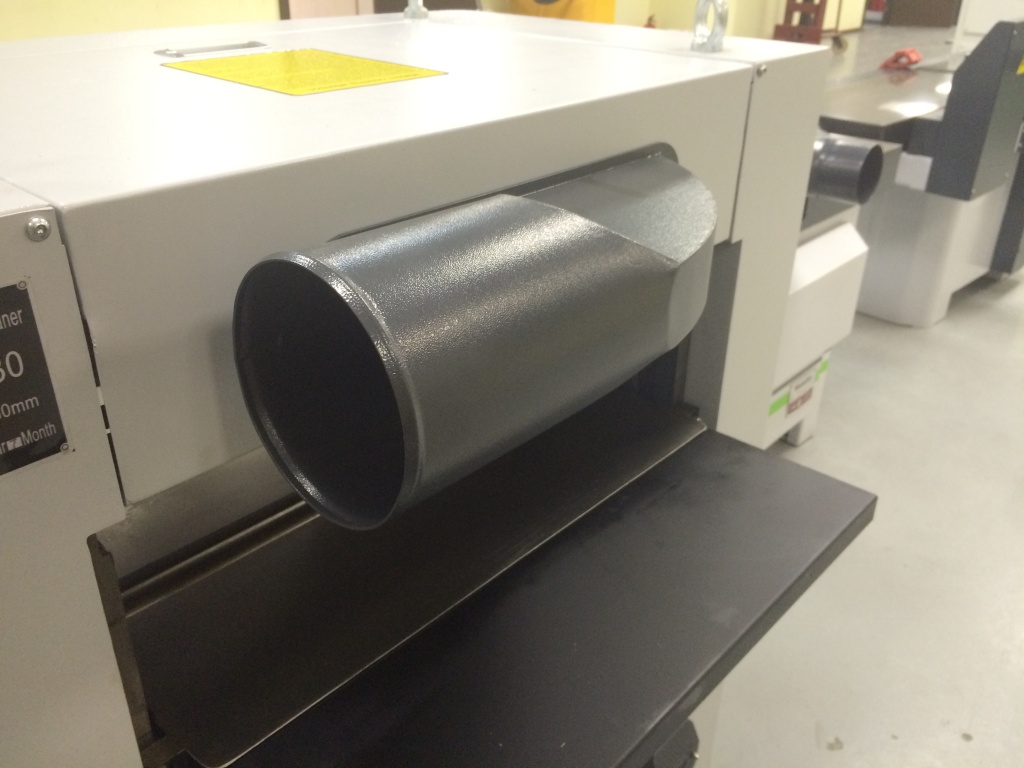

 Аспирация Аспирационный патрубок диаметром 140 мм для удаления стружки. |

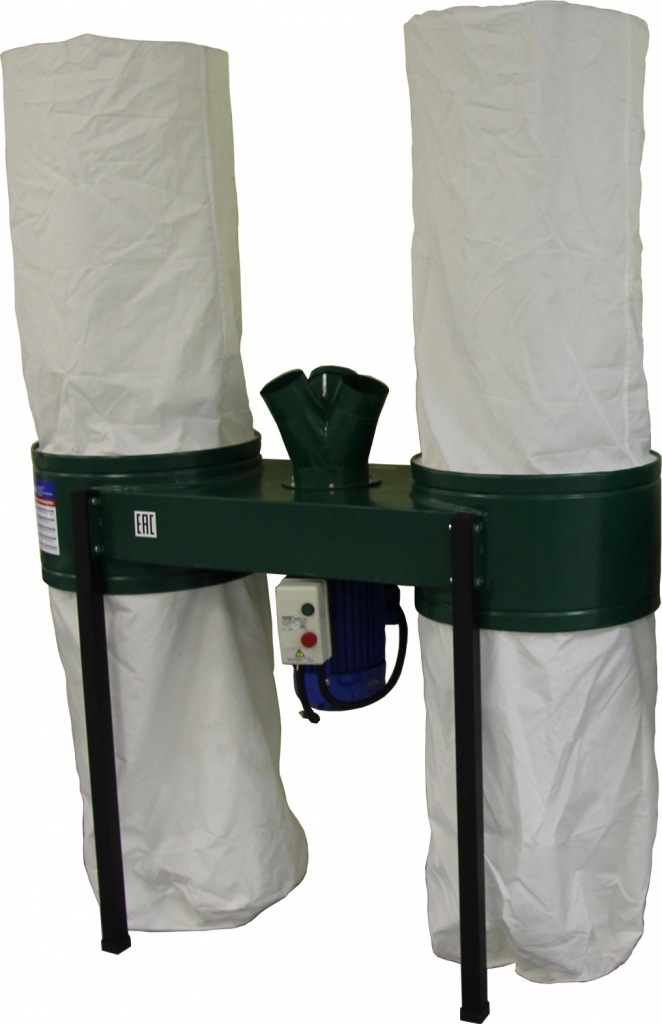

 Аспирационная установка (Дополнительное оборудование) Обеспечивает отвод стружки из зоны резания. Как следствие повышает ресурс инструмента и качество обрабатываемой заготовки. |
