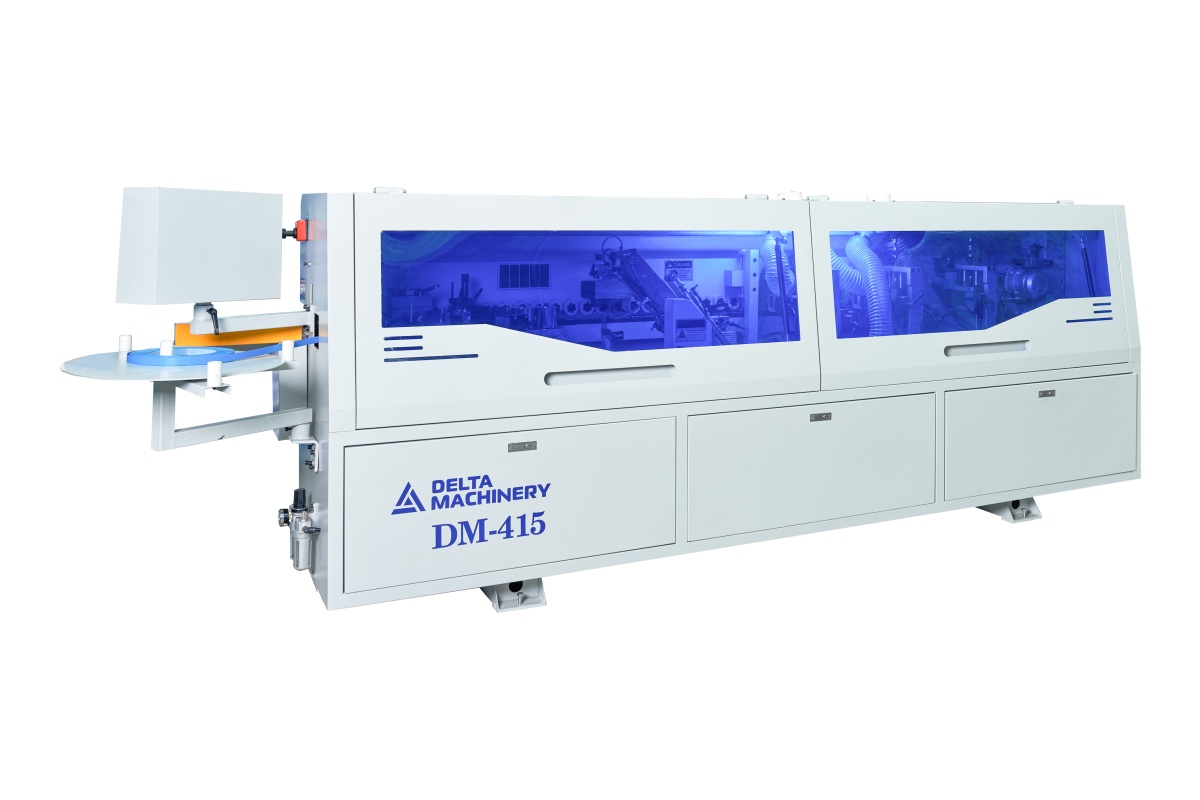

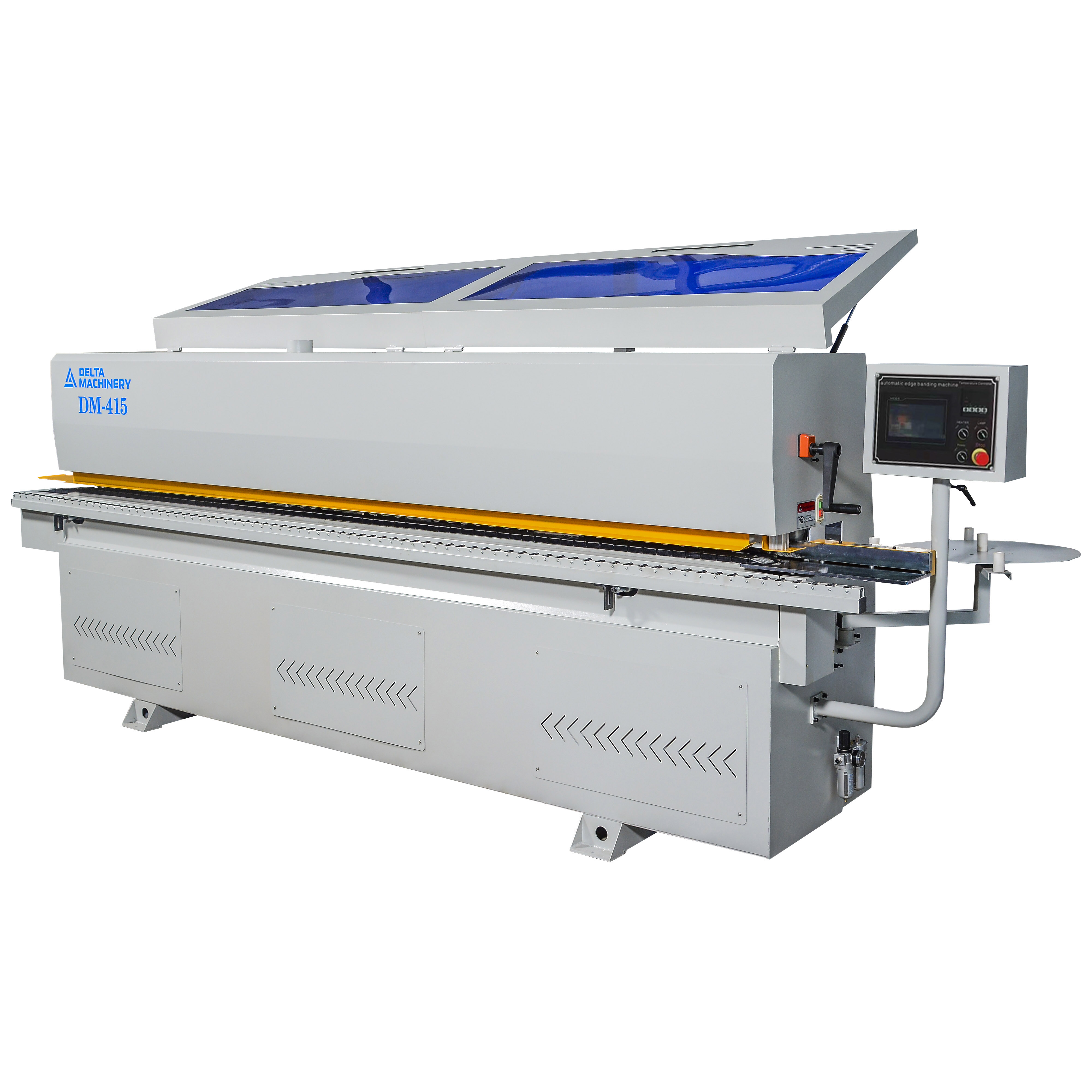

Автоматический кромкооблицовочный станок DELTAMACHINERY DM-415
Артикул: 01-0344
Общая мощность: 8 кВт
Вес: 1000 кг
Назначение
Предназначен для облицовывания прямолинейных кромок плитных материалов рулонными кромками АБС, ПВХ и полосовым кромочным материалом.
Схема обработки
Конструктивные особенности
Станина
Станина станка изготовлена из толстостенной стали с реализованными внутри ребрами жесткости, что позволяет полностью исключить вибрации в процессе работы станка.
Панель управления
Информативный и простой в управлении пульт с кнопочным управлением для управления станком, активации рабочих узлов и запуска транспортера
Промышленные инженерные решения в компоновке станка
Высокооборотистые двигатели увеличенной мощности для фрезерного и торцовочного агрегатов.
Выдвижная опора для поддержки крупногабаритных деталей
Соответствует нормам СЕ. В случае обрыва шлифовальной ленты, станок автоматически останавливается для обеспечения безопасности работы оператора.
Верхняя прижимная траверса с роликами
Прижимная траверса изготовлена из специального профиля с установленными обрезиненными роликами и позволяет регулировать высоту подъёма от 8 до 55мм
Подогреваемая впускная линейка
Подогреваемая впускная линейка активируется кнопкой на корпусе станка
Узел подачи рулонного и полосового кромочного материала
Узел подачи кромки точно и деликатно подает кромочный материал в зону приклеивания, обеспечивая минимальный свес кромки в начале детали. Может работать с рулонным кромочным материалом толщиной от 0,4 до 3мм и с полосовым кромочным материалом.
Блок прижимных роликов с пневматическим управлением
Прижимной блок с пневматическим управлением оснащен одним основным и двумя допресовочными роликами, давление на ролики может регулироваться в зависимости от типа используемой кромки и деталей.
Торцовочный узел с двумя высокочастотными моторами
Оснащен высоко оборотистыми двигателями мощностью 0,5квт 12000 об/мин; совершают движение по линейным направляющим, обеспечивает точное торцевание в размер.
Фрезерный узел с прямыми ножами
Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин. Узел оснащен 2 фрезами с прямыми ножами.
Фрезерный узел с радиусными фрезами
Оснащен двумя высокооборотистыми моторами по 0,75квт с оборотами 12000об/мин с радиусны фрезами Массивные копировальные устройства точно повторяют геометрию детали и обеспечивают безупречную финишную обработку. Настройка копировальных устройств осуществляется с помощью точных цифровых счетчиков.
Циклевочный узел с радиусными ножами R=2мм
Циклевочный агрегат для кромок толщиной 2мм с оснащен точными копирами и радиусными ножами.
Узел полировки
Оснащен двумя моторами полировальными кругами, имеет возможность регулировки по осям.
