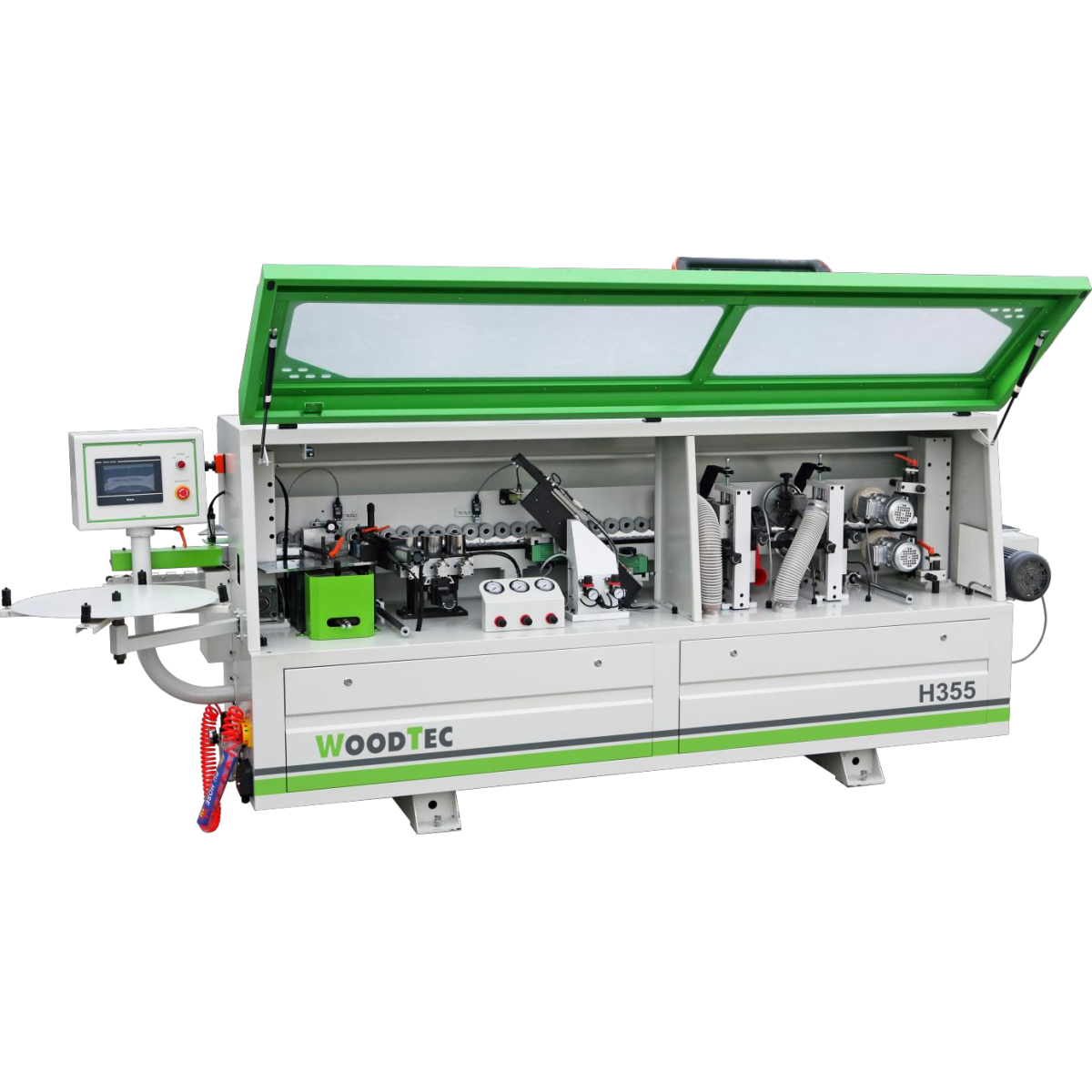

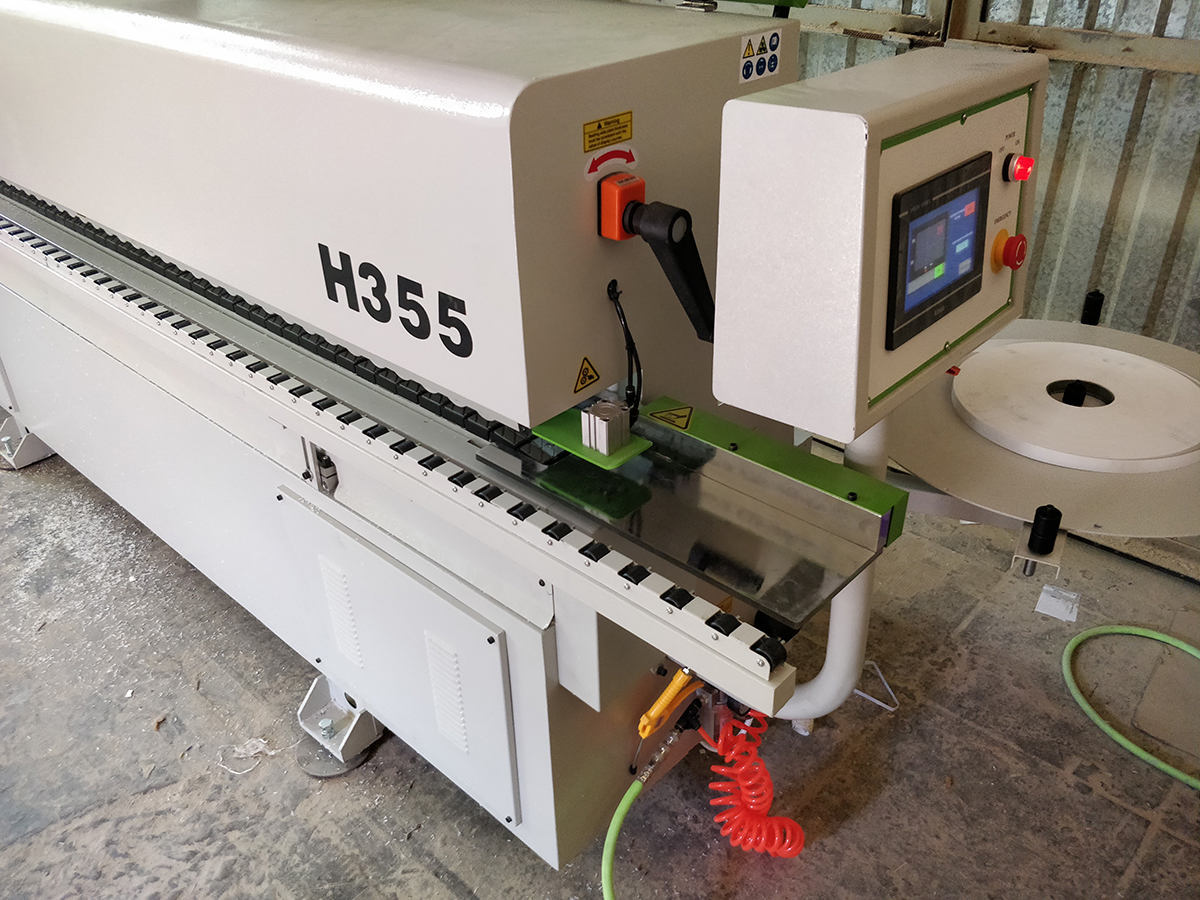

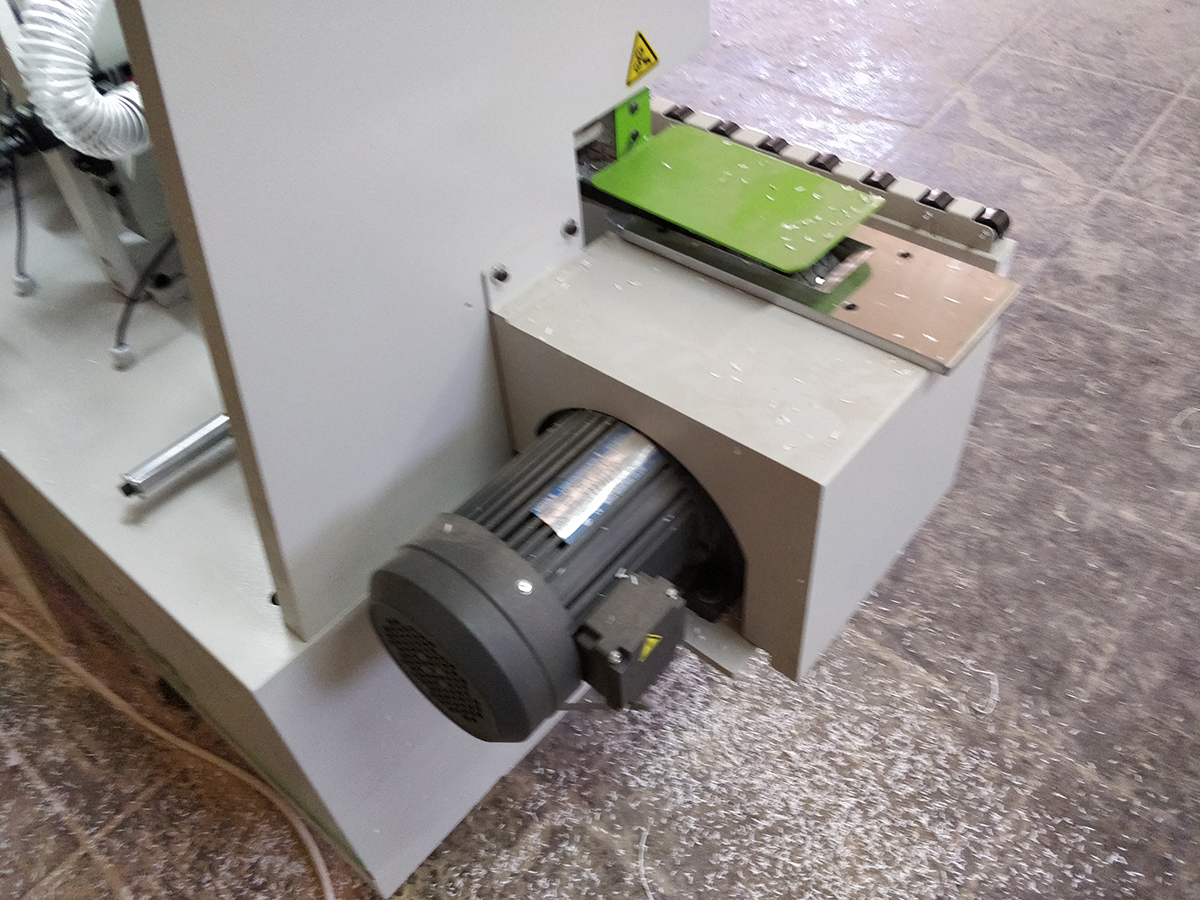

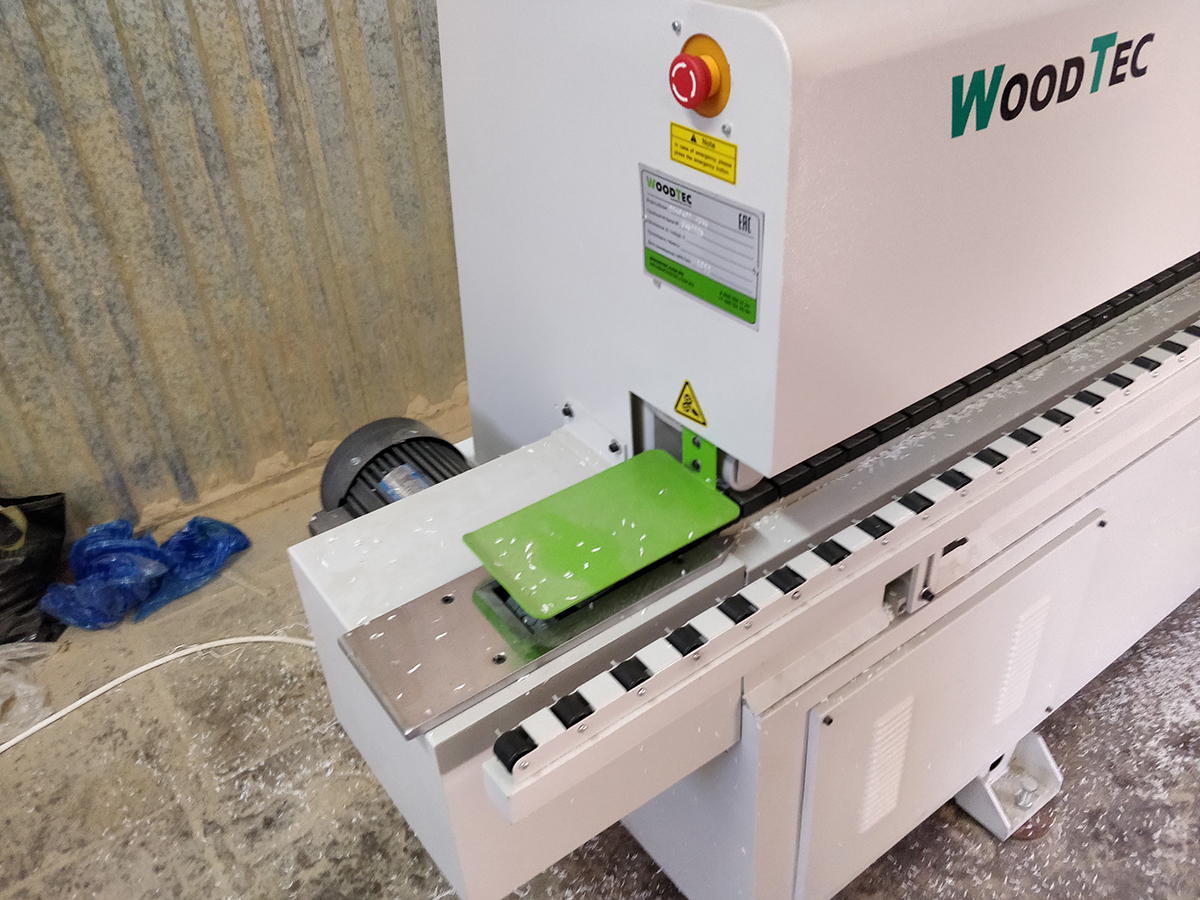

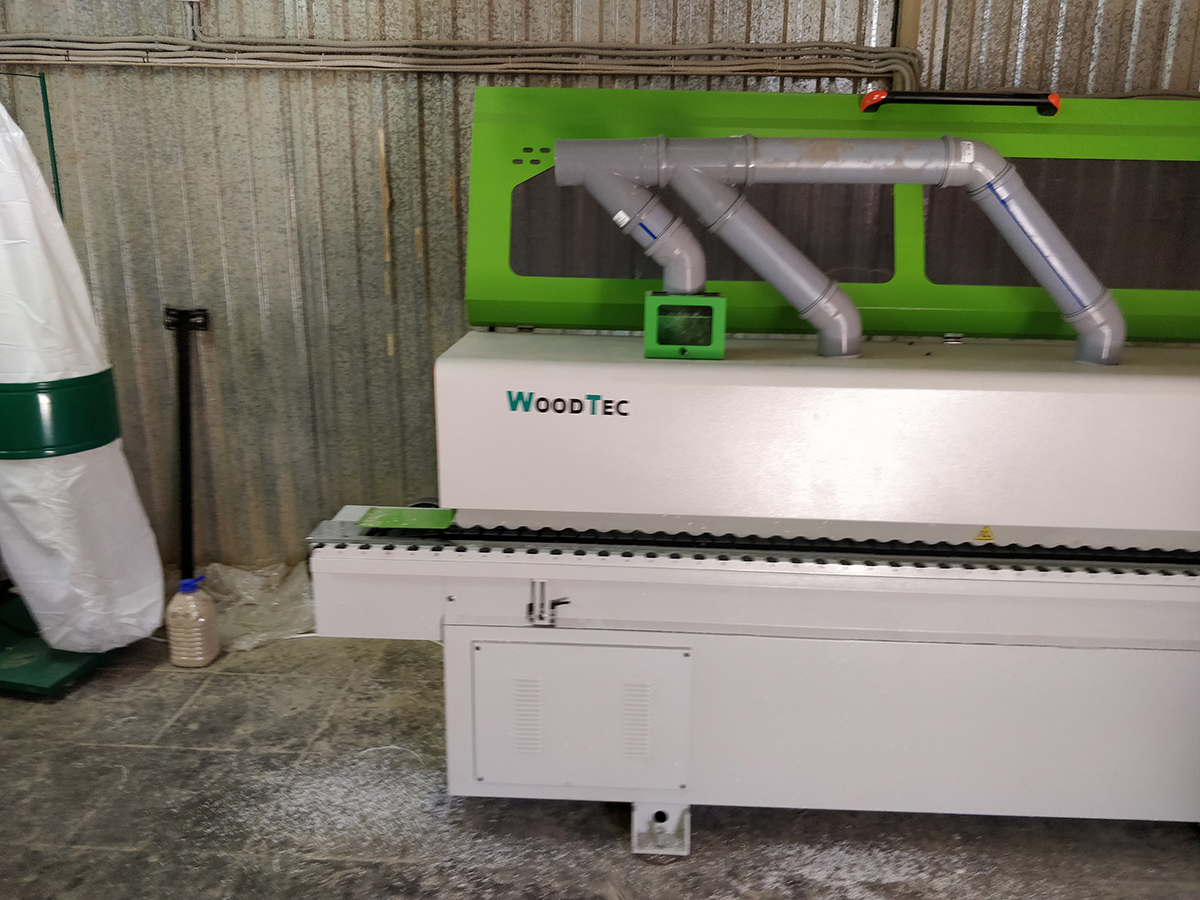

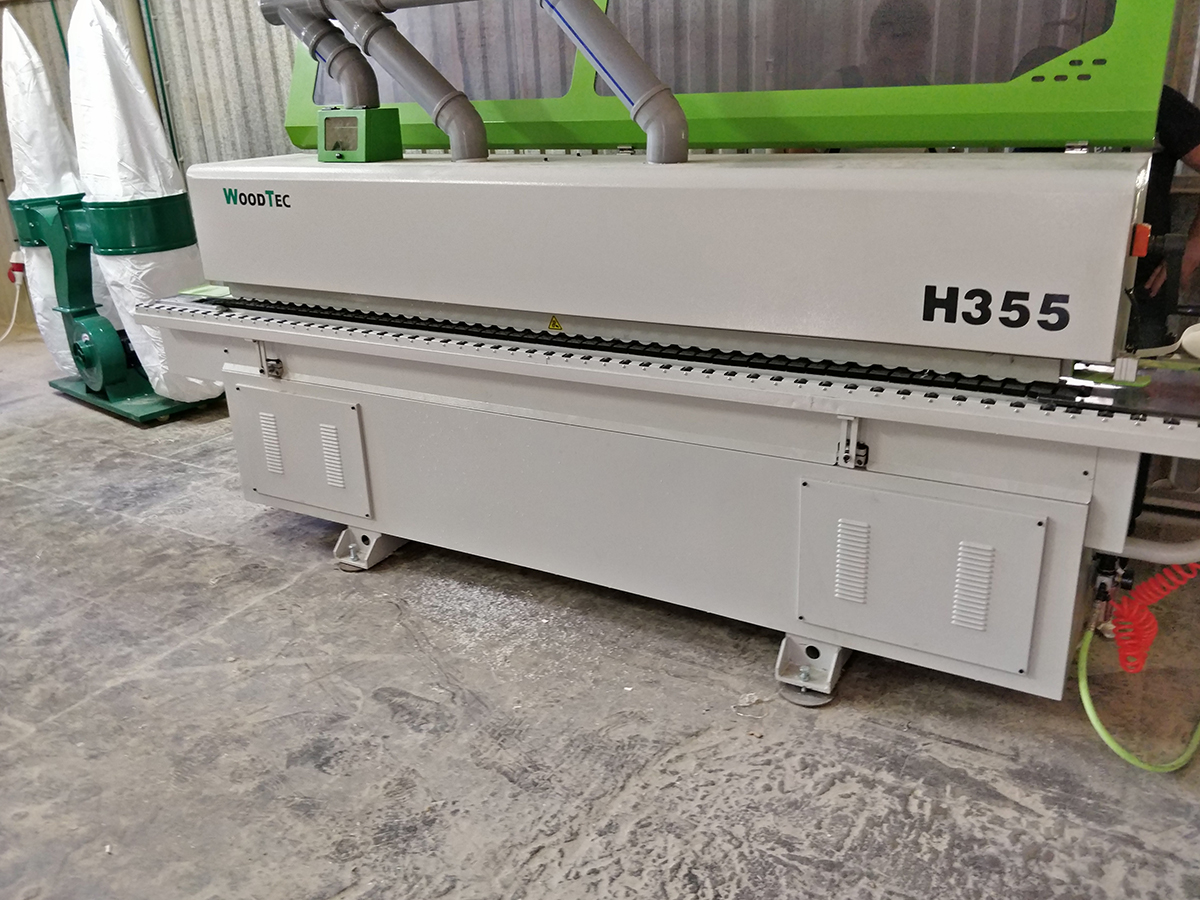

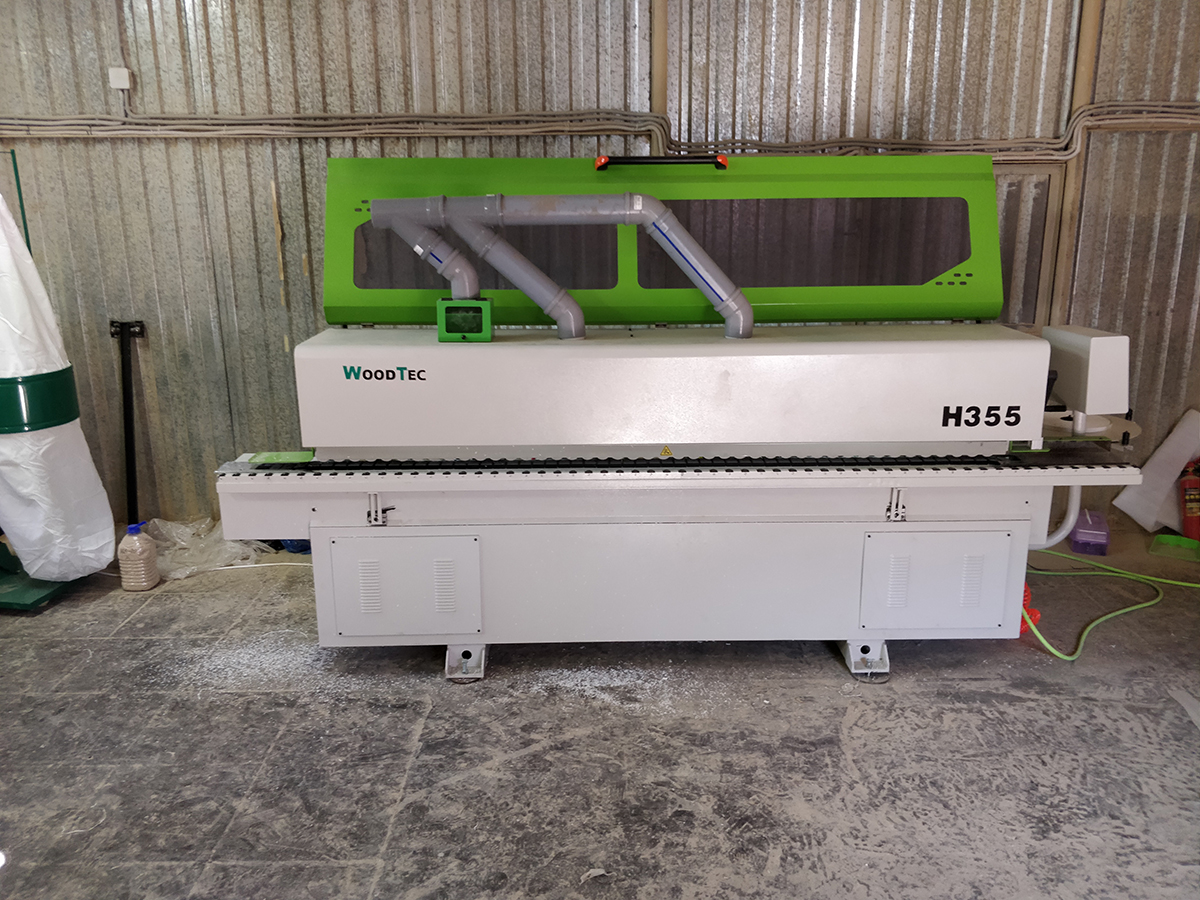

Автоматический кромкооблицовочный станок Woodtec Compact H355
Артикул: 45449
Общая мощность: 6,5 кВт
Вес: 860 кг
Назначение
Автоматический кромкооблицовочный станок WoodTec Compact Н355 предназначен для облицовывания
прямолинейных кромок мебельных заготовок толщиной до 3 мм.
Отличительные особенности
- Скорость подачи 13 м/мин
- Подогрев направляющей линейки
- Бачок для клея-расплава с электронным блоком контроля температуры
- Регулировка количества наносимого клея
- Торцовочный узел для обрезки переднего и заднего свесов пилой
- Фрезерный узел для снятие свесов с вертикальной и горизонтальной настройкой, с двумя высокочастотными двигателями
- Циклевка радиусная
- Полировальный узел 2х0,18 кВт
- Прижимные ролики верхней балки изготовлены из резины диаметром 70 мм, устанавливаются на подшипниках
- Поддерживающий суппорт для габаритных заготовок
- Регулятор сжатого воздуха
Схема обработки

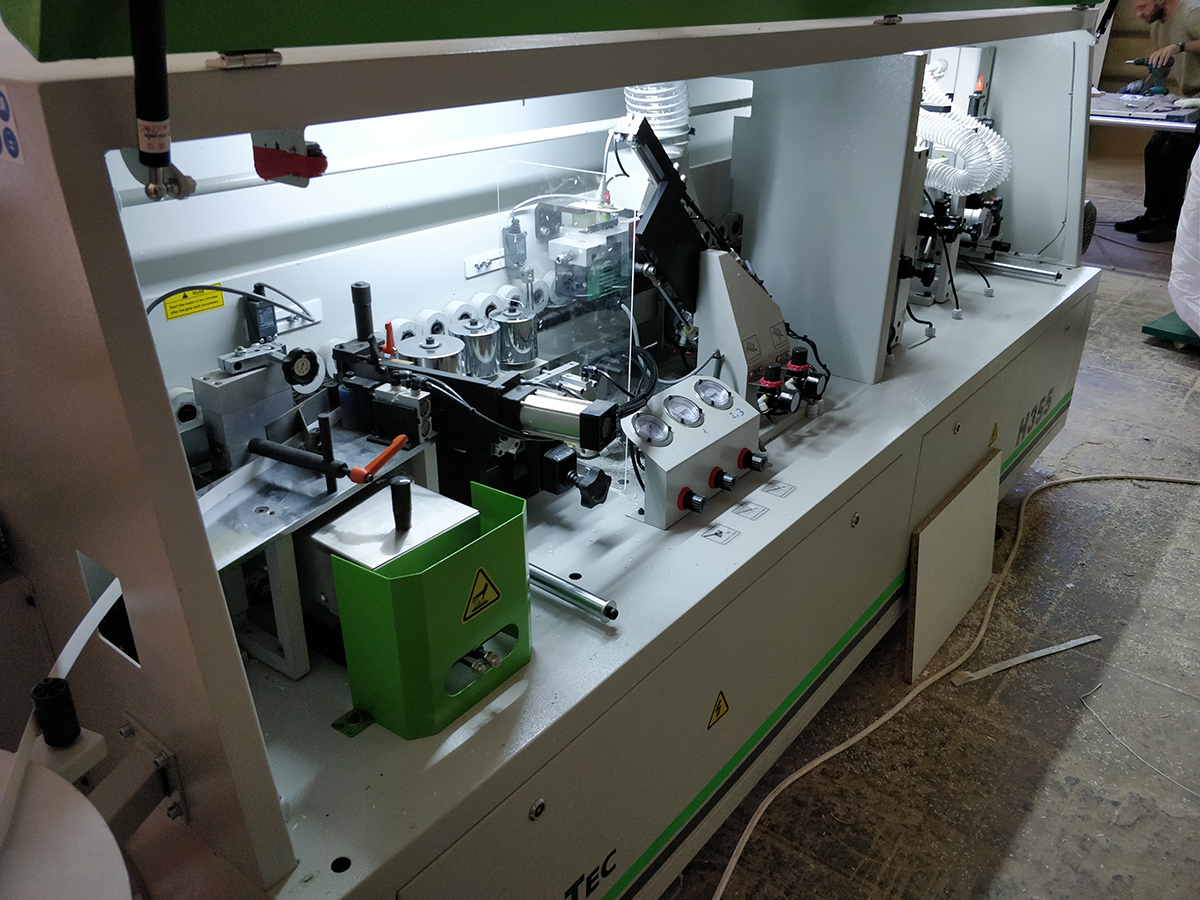

Конструктивные особенности

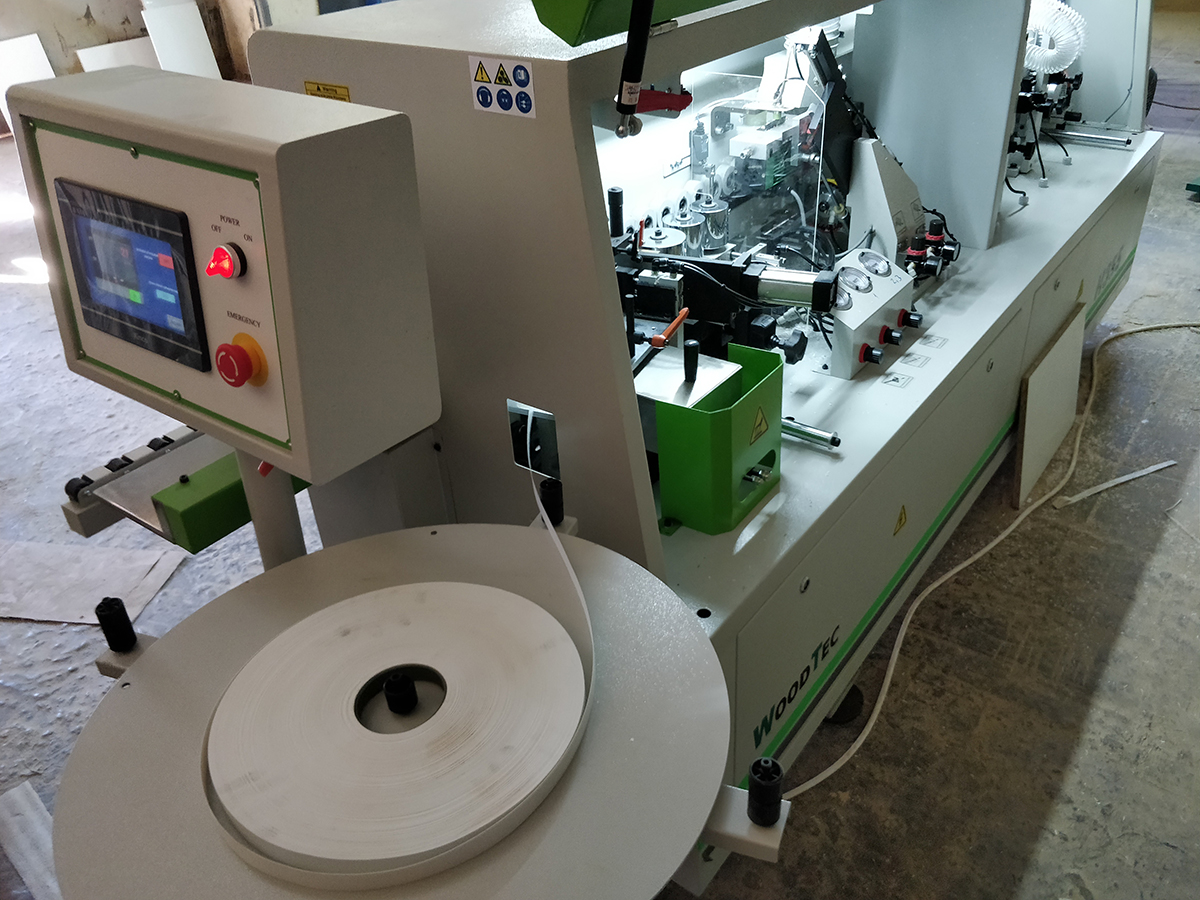

ПАНЕЛЬ УПРАВЛЕНИЯ
Экран дисплея отображает настройки и рабочие параметры:
В случае неисправности на дисплее появляется описание неисправности с указанием агрегата и детали.
КЛЕЕВОЙ УЗЕЛ
Клеевой бачок имеет нижнее расположение относительно клеенаносящего вала.

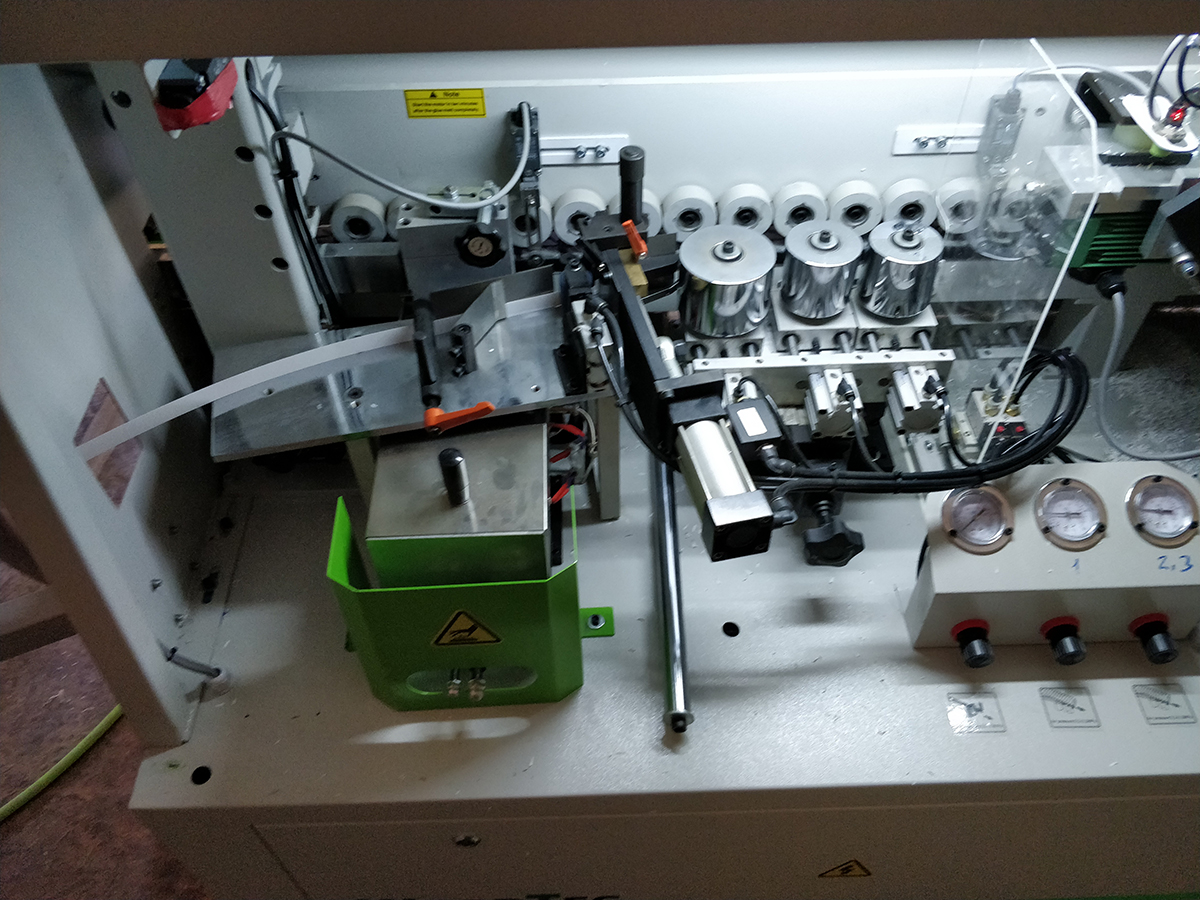

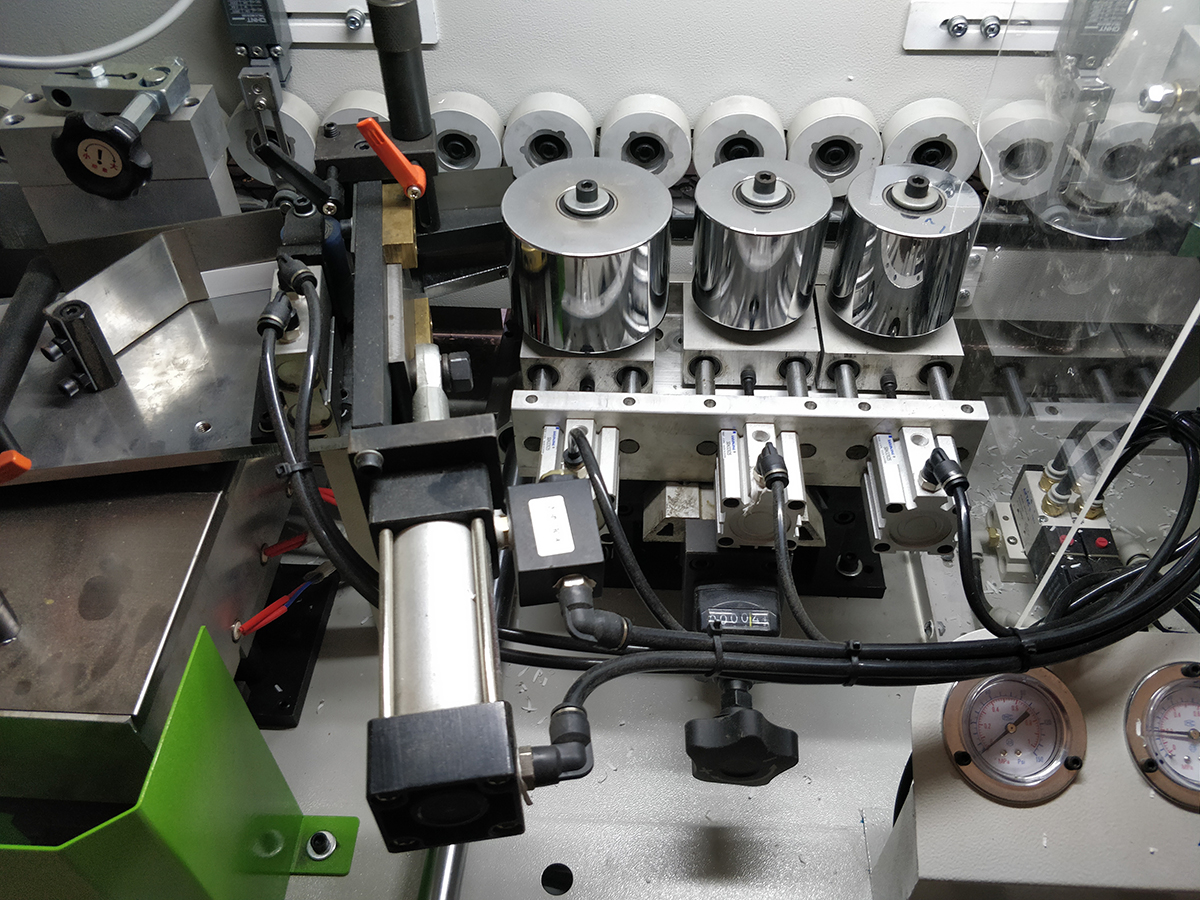

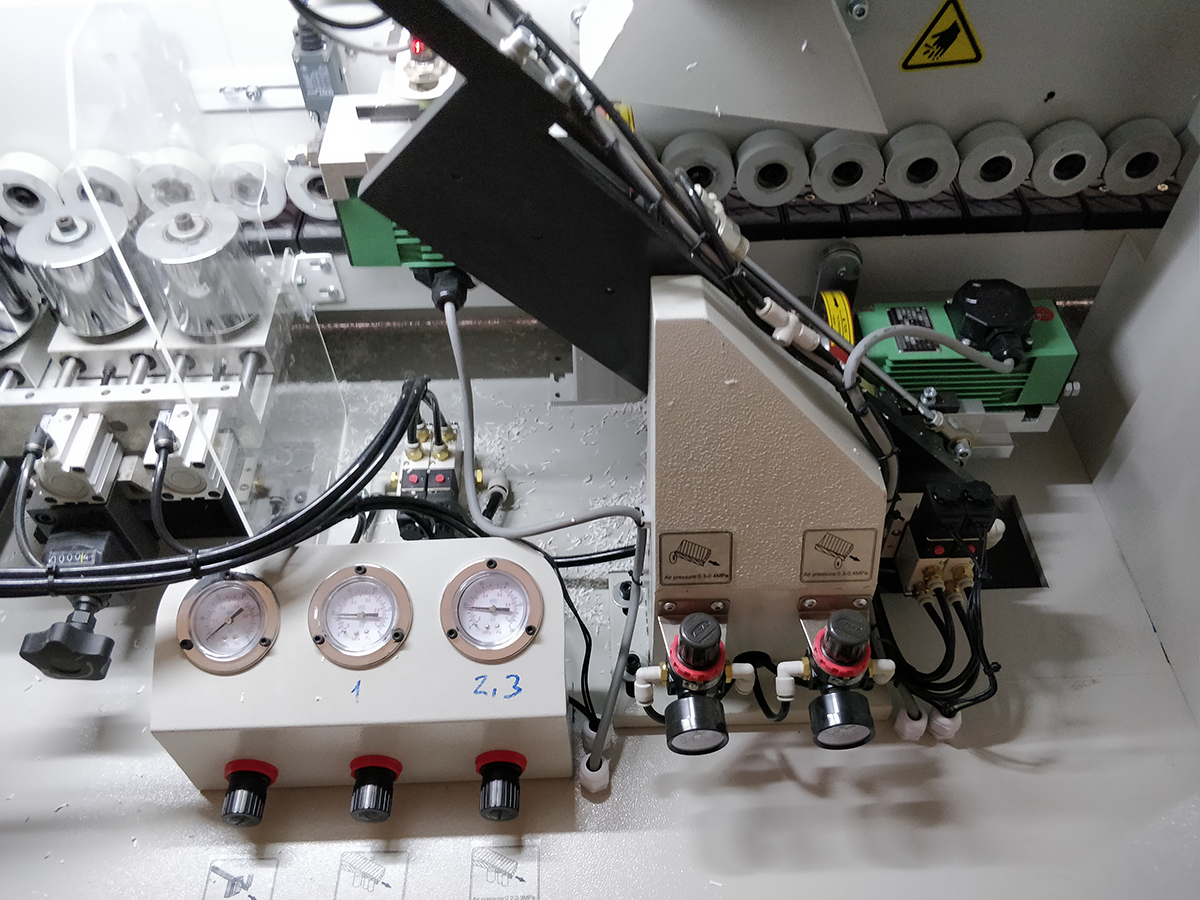

ЗОНА ПРИЖИМА

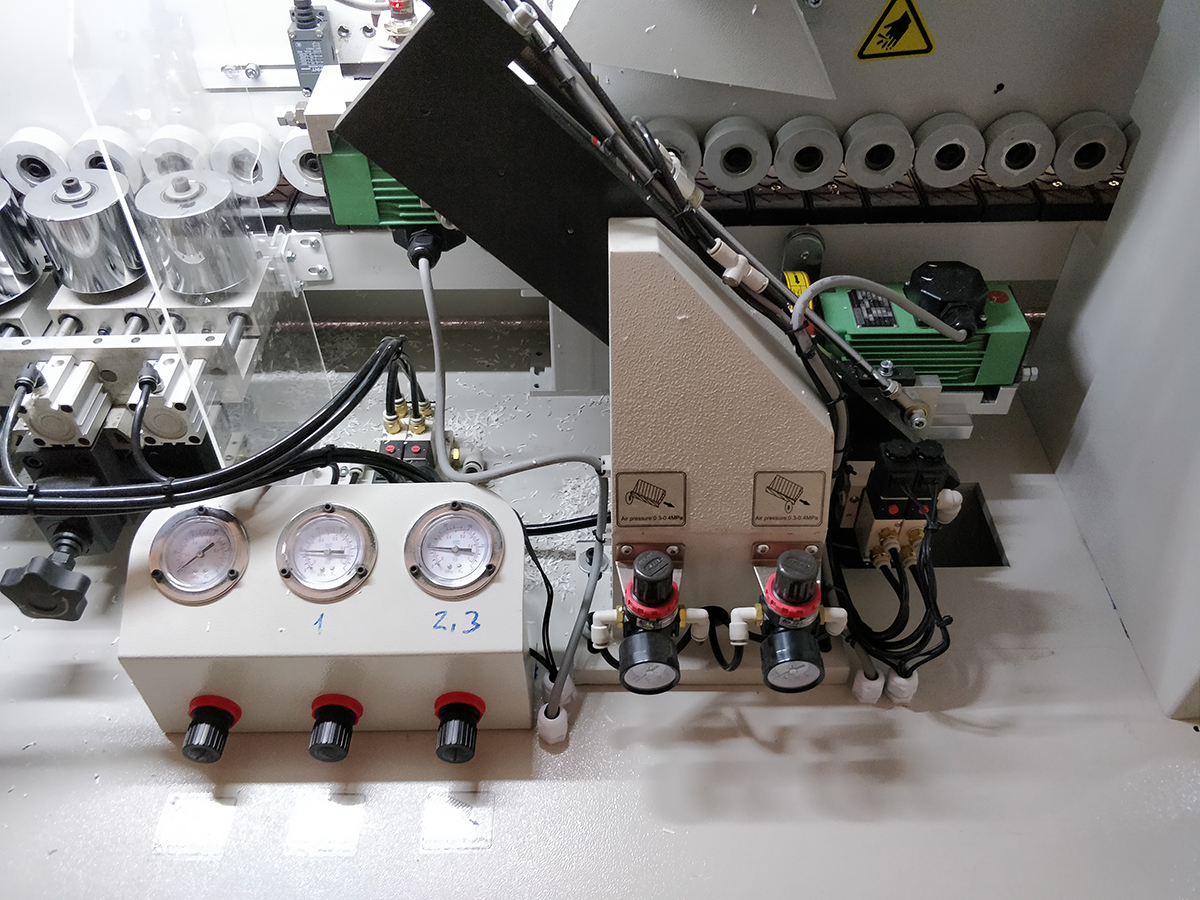

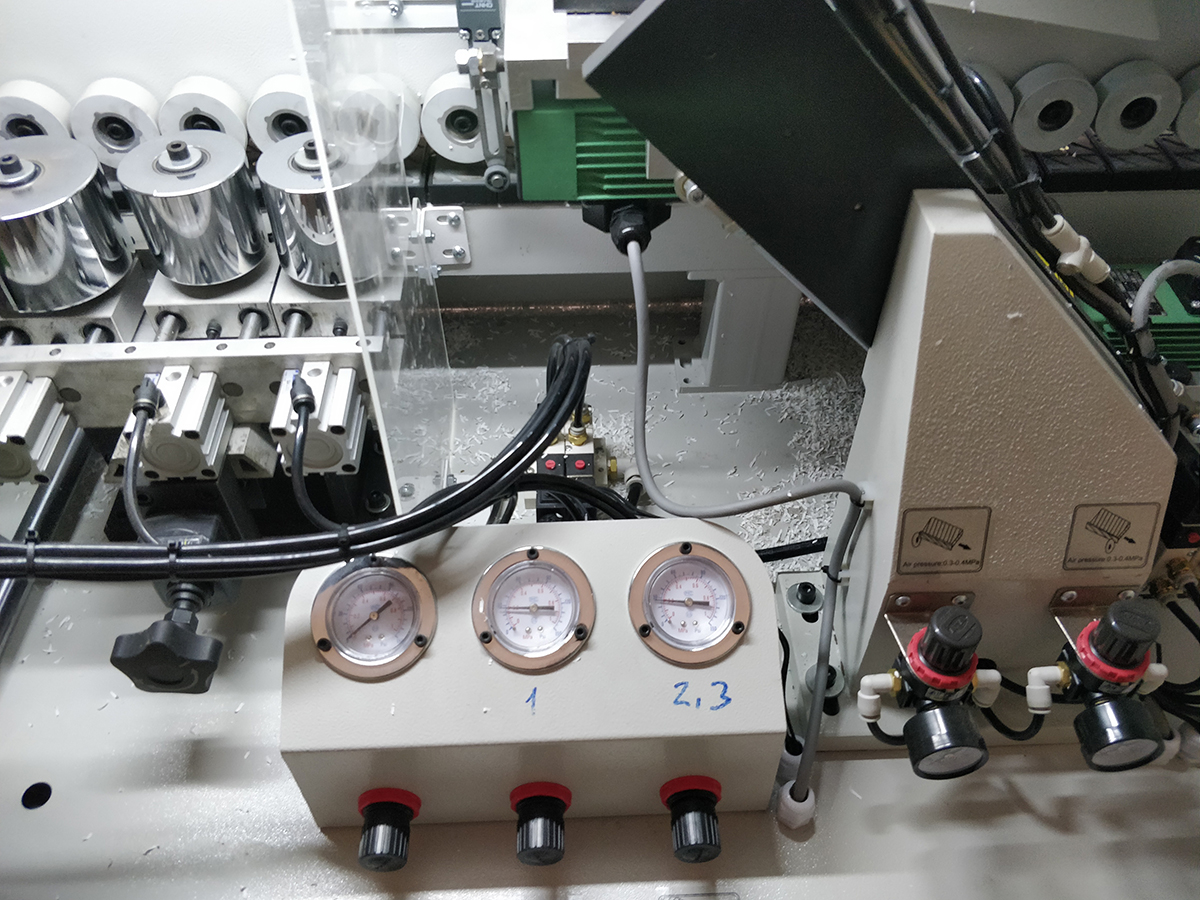

Оснащена главным прижимным роликом с приводом и двумя дожимными роликами позволяет прижать любую рулонную кромку и полосовой материал - рейку. С помощью цифрового счетчика регулируется ход прижима на толщину кромочного материала. Усилие пресс группы задается пневматически, что позволяет качественно приклеить кромочный материал к детали.
Если регулировка пресс группы осуществляется механически с помощью пружины, то одного усилия на пресс валах добиться не удастся, что приводит к частичному отклеиванию кромки.

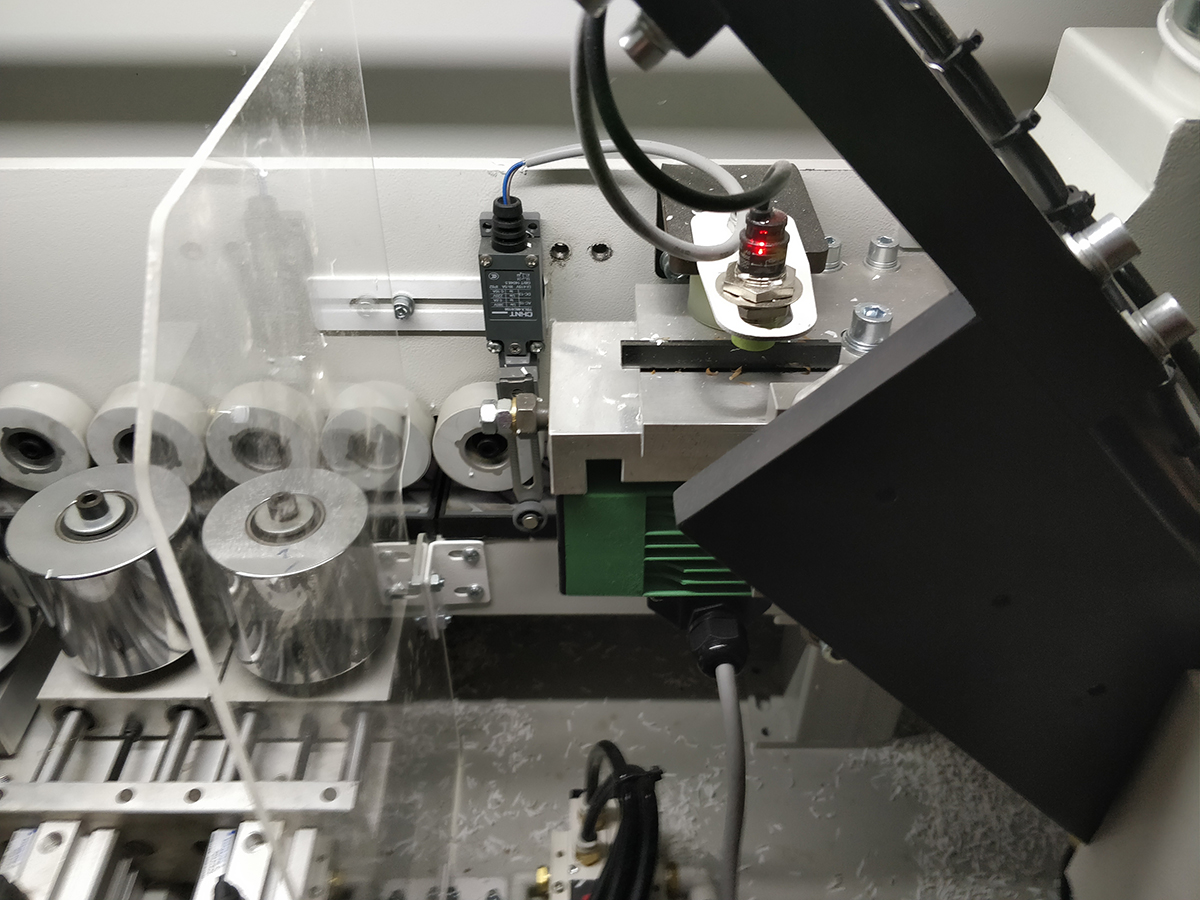

ТОРЦОВОЧНЫЙ АГРЕГАТ
Два промышленных двигателя 2x0,35кВт Пилы перемещаются по одной призматической направляющей, где каждая пила отрезает припуск только с одной стороны. Данная система зарекомендовала себя, как надежная и стабильная, в течение всего срока эксплуатации.
Отличительные особенности:
УЗЕЛ ФРЕЗЕРНЫЙ СНЯТИЯ СВЕСОВ
Служит для фрезерования верхних и нижних свесов заготовки.
Узел оснащен 2 двигателя мощность: 0,75 кВт
Перенастройка на толщину кромочного материала с помощью счетчиков. Круглые копиры для абсолютно точного отслеживания материала.

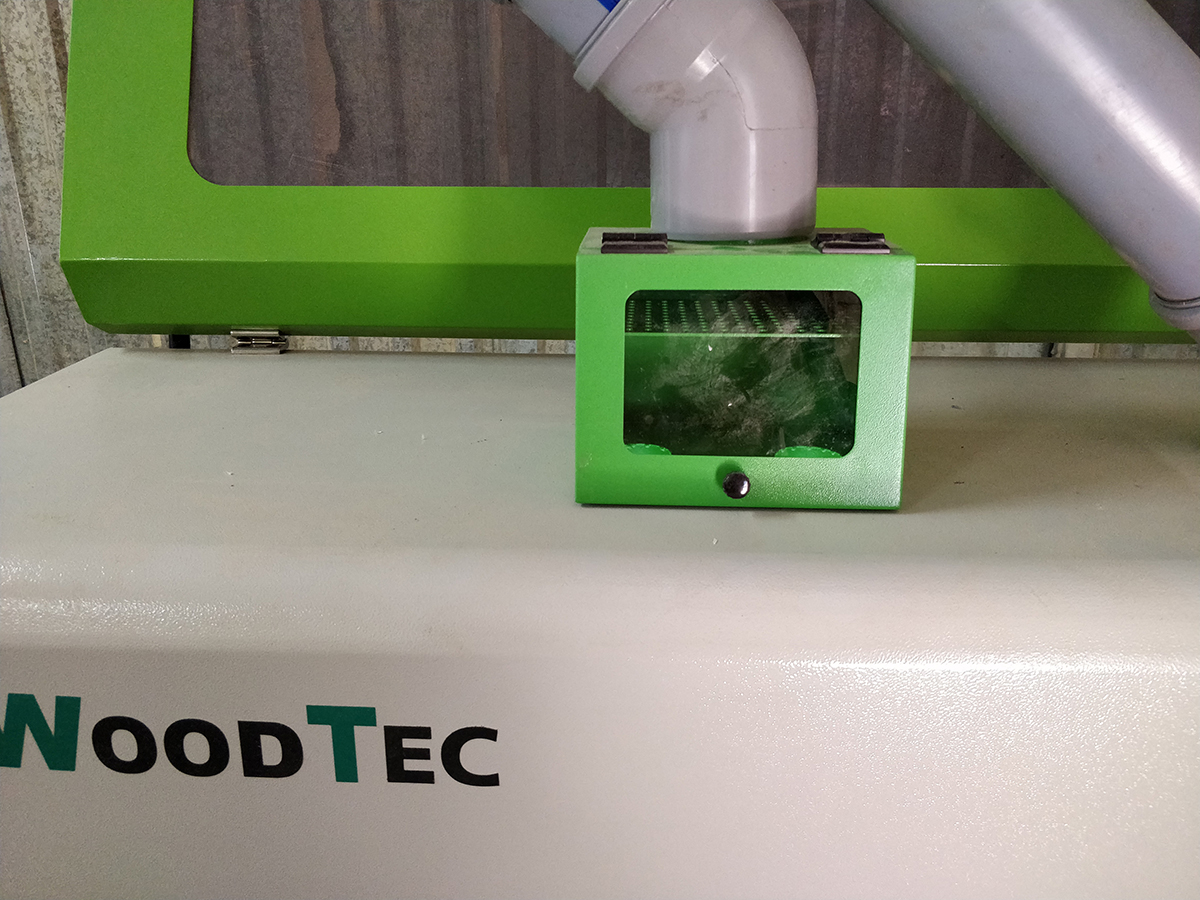

Система аспирации эффективно убирает стружку из зоны обработки.
УЗЕЛ РАДИУСНОЙ ЦИКЛИ
Предназначен для удаления микроволны на обработанной радиусной поверхности кромки после фрезерного узла. С помощью вертикальных и горизонтальных круглых копиров обеспечивается точное отслеживание профиля детали.
ПОЛИРОВКА
Полировка необходима для финишной обработки кромки. Данная операция обеспечивает:
Полирующий агрегат два двигателя, два полирующих диска, 2х0,18 кВт.
НАСТРОЙКА НА ТОЛЩИНУ ДЕТАЛИ
С помощью рукоятки с цифровым счетчиком производится настройка на толщину детали.
Не требуется дополнительной фиксации.
