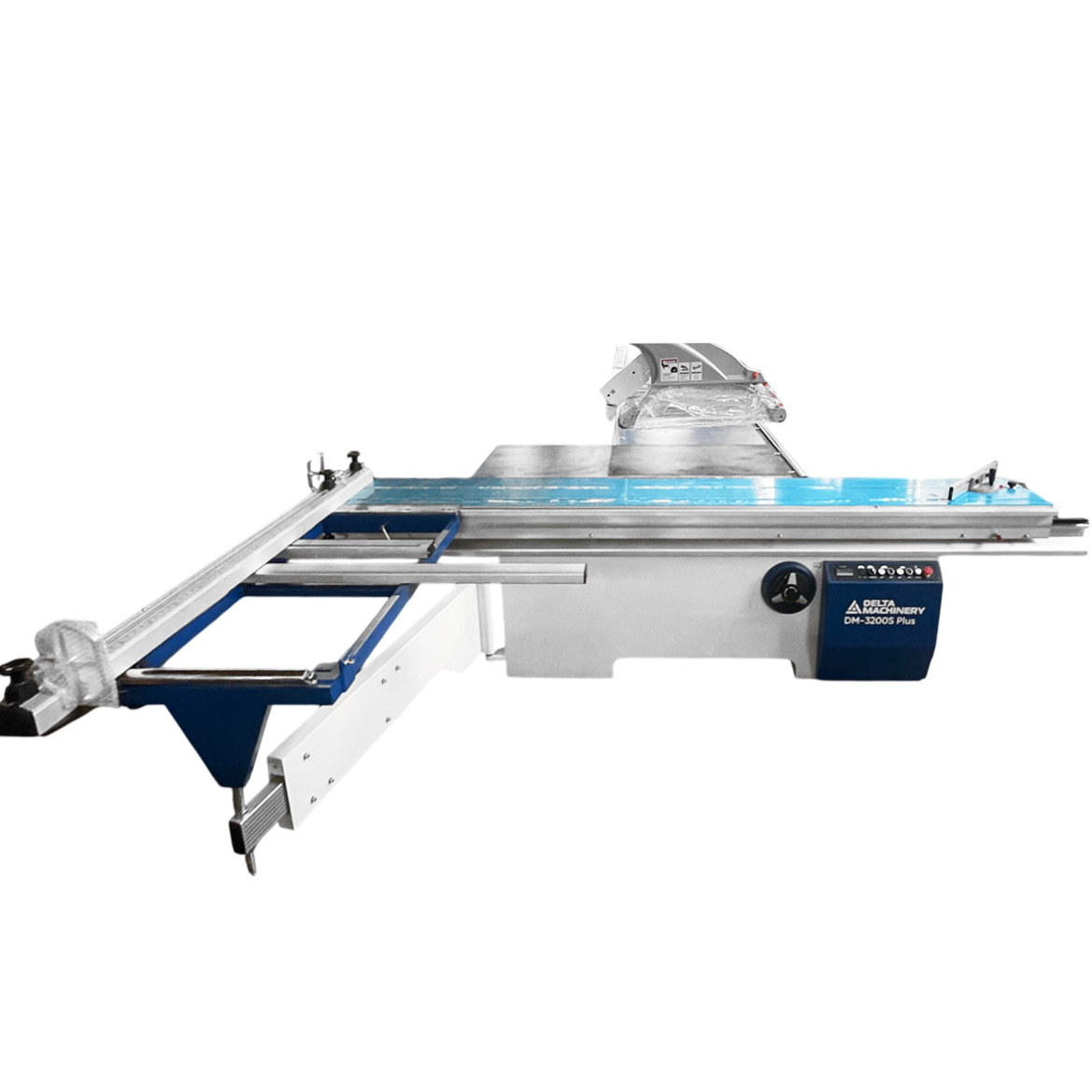

Форматно-раскроечный станок DM-3200S PLUS
Артикул: 01-7566
- Длина подвижного стола: 3200 мм
- Мощность: 6,6 кВт
- Вес: 850 кг
Назначение
Предназначен для продольного, поперечного и углового раскроя плитных материалов (МДФ, ДВП, ДСП и клееных щитов) облицованных и ламинированных, а также заготовок из массивной древесины, с предварительной подрезкой нижней кромки для исключения сколов.
Применение
Предприятия и цеха по производству столярно-строительных изделий, клееных щитов, фанеры, производству мебели и другие деревообрабатывающие производства
Схема обработки
ЛИТОЙ ПИЛЬНЫЙ УЗЕЛ
Литой корпус пильного узла обеспечивает высокую жесткость, виброустойчивость и надежность станка. Пильный узел жестко смонтирован со станиной станка, что существенно снижает вибрацию узлов.
РОЛИКОВАЯ КАРЕТКА
Станок оснащен роликовой кареткой – самый распространенный и надежный тип каретки на сегодняшний день. Ширина каретки 410 мм. Скольжение происходит на роликовых обоймах. Направляющими служат круглые закаленные стальные стержни. При такой конструкции контакт ролика со стальной направляющей происходит не в точке (по сравнению с шариковыми каретками), а по линии, что равномерно распределяет нагрузку и значительно продлевает срок службы конструкции.
ОПОРА РАБОЧЕГО СТОЛА С ПОДШИПНИКОМ
Между опорной штангой телескопической опоры и кронштейном основного стола, подвижное соединение на опорном подшипнике. В отличии от обычной системы, где применяется «пара трения» такая конструкция обеспечивает безупречную плавность хода при раскрое и увеличивает ресурс телескопической конструкции
ПОЛНОРАЗМЕРНЫЕ РАБОЧИЕ СТОЛЫ
Уже в стандартной комплектации станок оснащен полноразмерными рабочими столами (боковой и передний), которые позволяют без труда раскраивать полноформатные листы ЛДСП.
УСТРОЙСТВО ДЛЯ УГЛОВЫХ РЕЗОВ
В стандартную комплектацию входит устройство для выполнения резов под углом
ВЫСТАВЛЕНИЕ РАЗМЕРА
Для установки размера на основной линейке с профилем увеличенного сечения, применяются два массивных перекидных упора, один на основной секции, второй на выдвижной.
СИСТЕМА ПОДАЧИ СМАЗКИ
Станок оснащен полуавтоматической системой подачи смазки к направляющим пильного модуля
ПНЕВМОБАЛКА (ОПЦИОНАЛЬНО)
Станок может оснащаться двухсекционной пневмобалкой длинной 3200 мм.
ПУЛЬТ УПРАВЛЕНИЯ
Эргономичный пульт управления оснащен цифровой индикацией угла наклона пильного узла Переключателем электрического привода подъема основного пильного диска. Кнопками «пуск» / «стоп» основной и подрезной пилы, кнопкой «аварийный стоп» и лампой-индикатором работы станка. Маховик угла наклона пильного узла находится на лицевой части станка.
