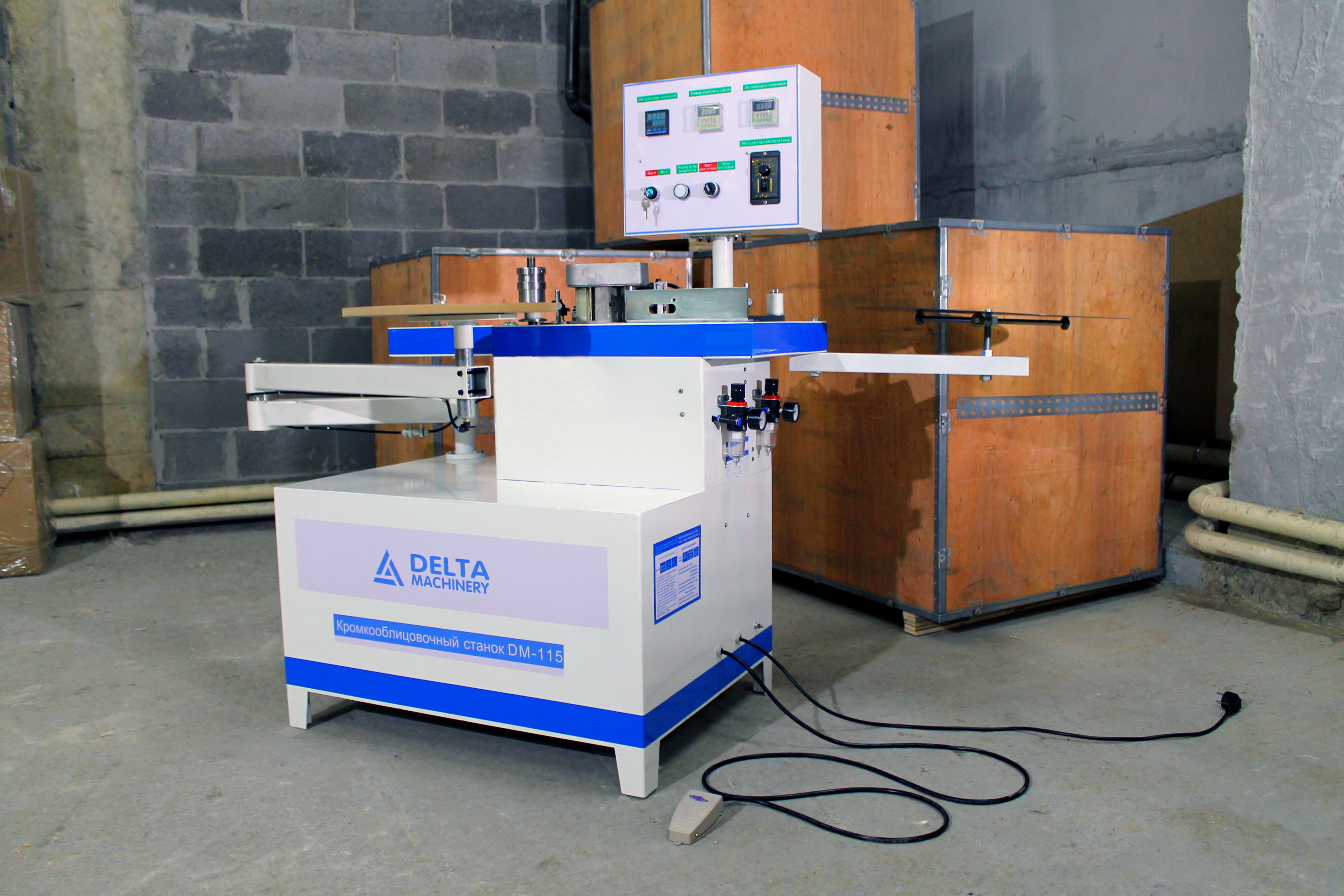

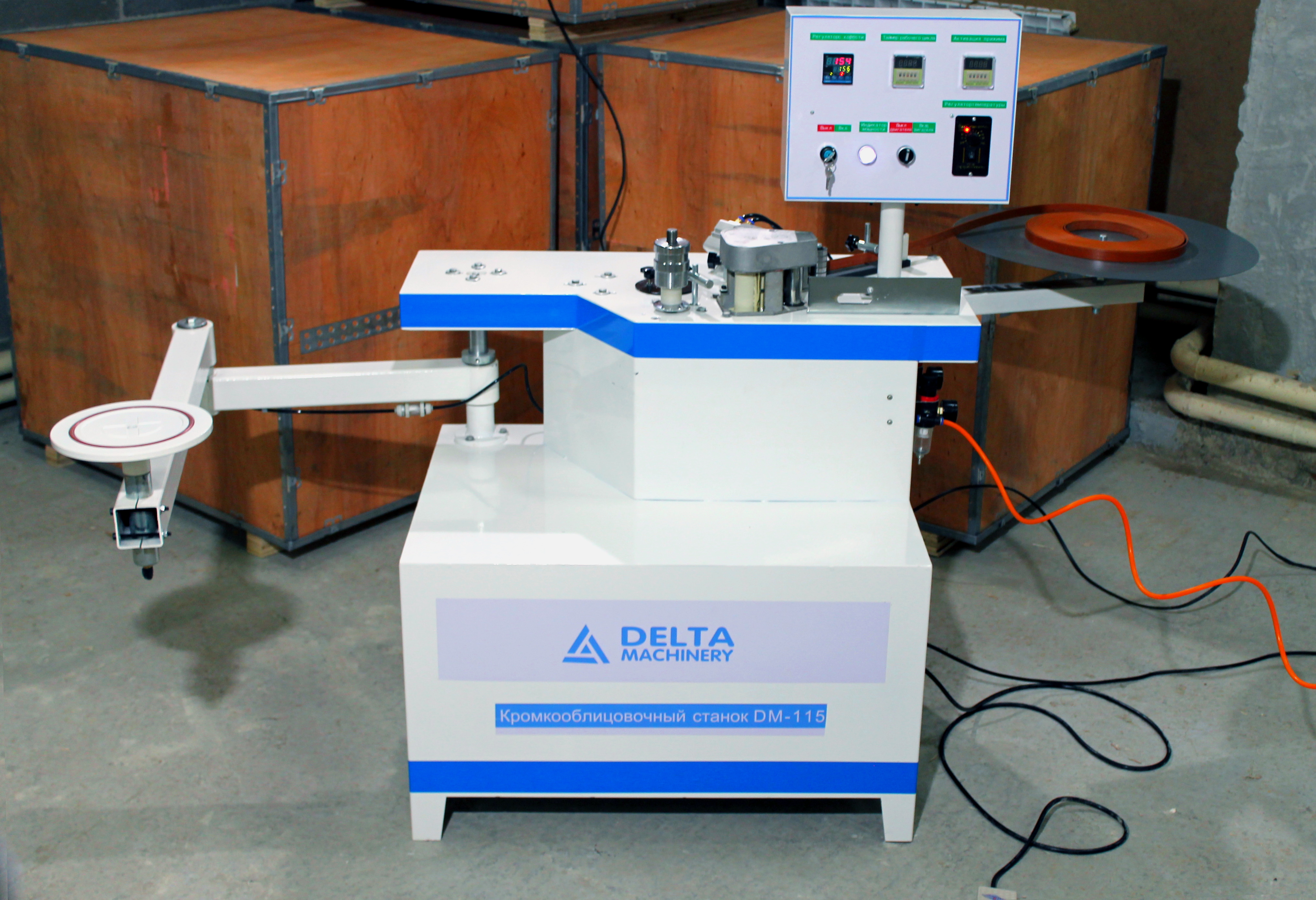

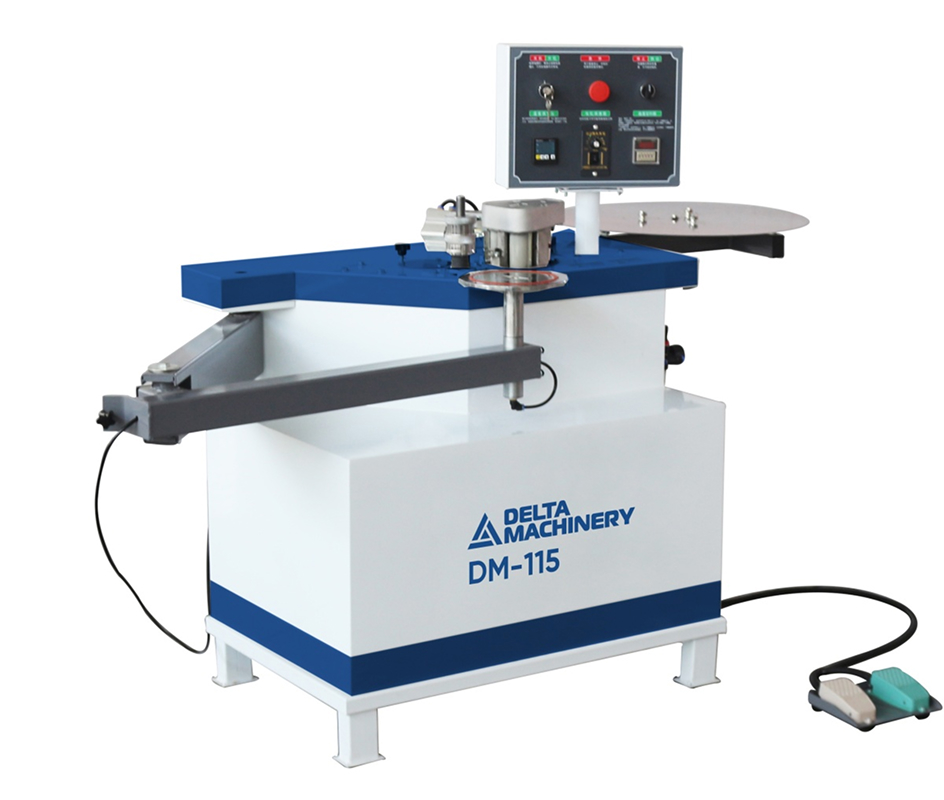

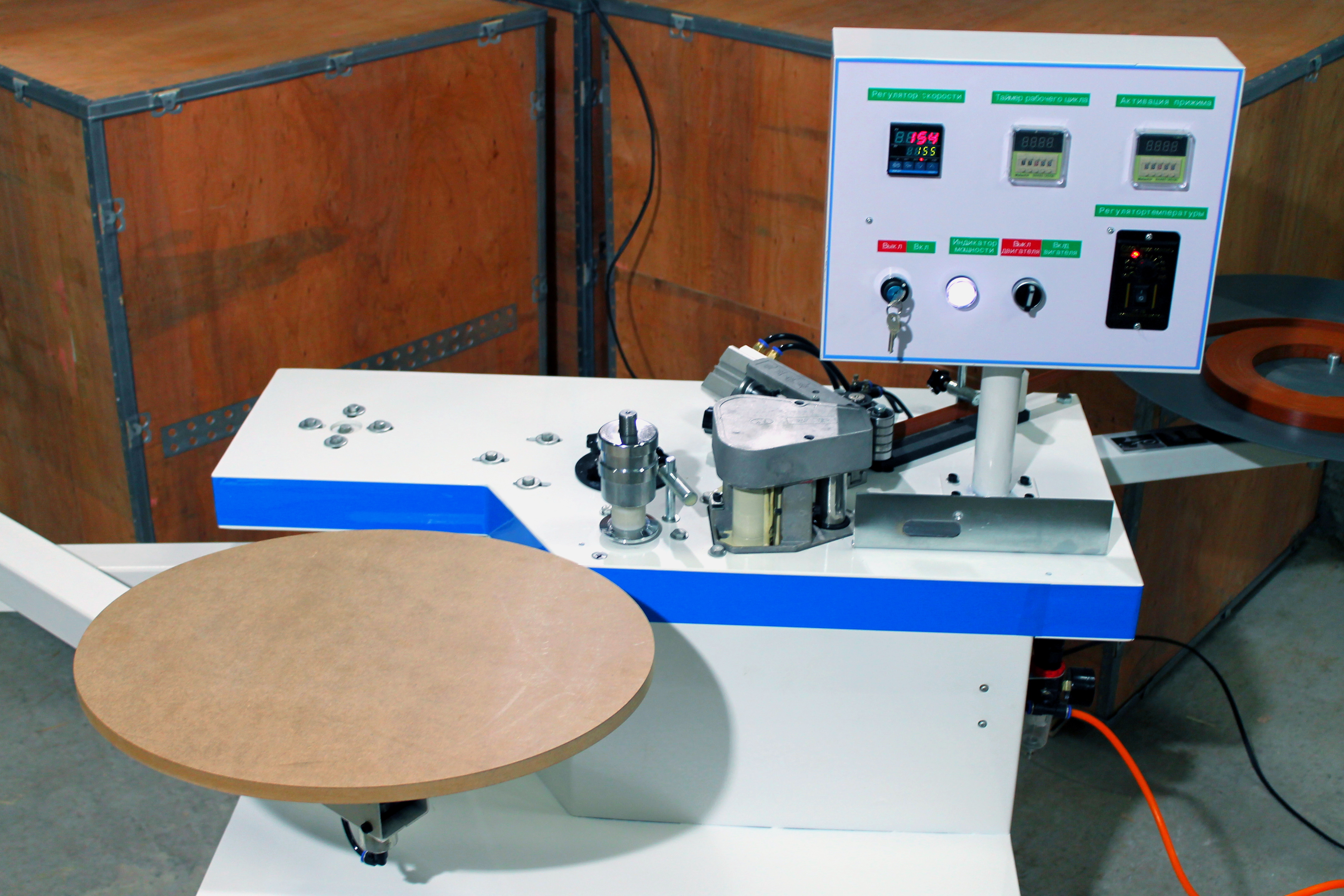

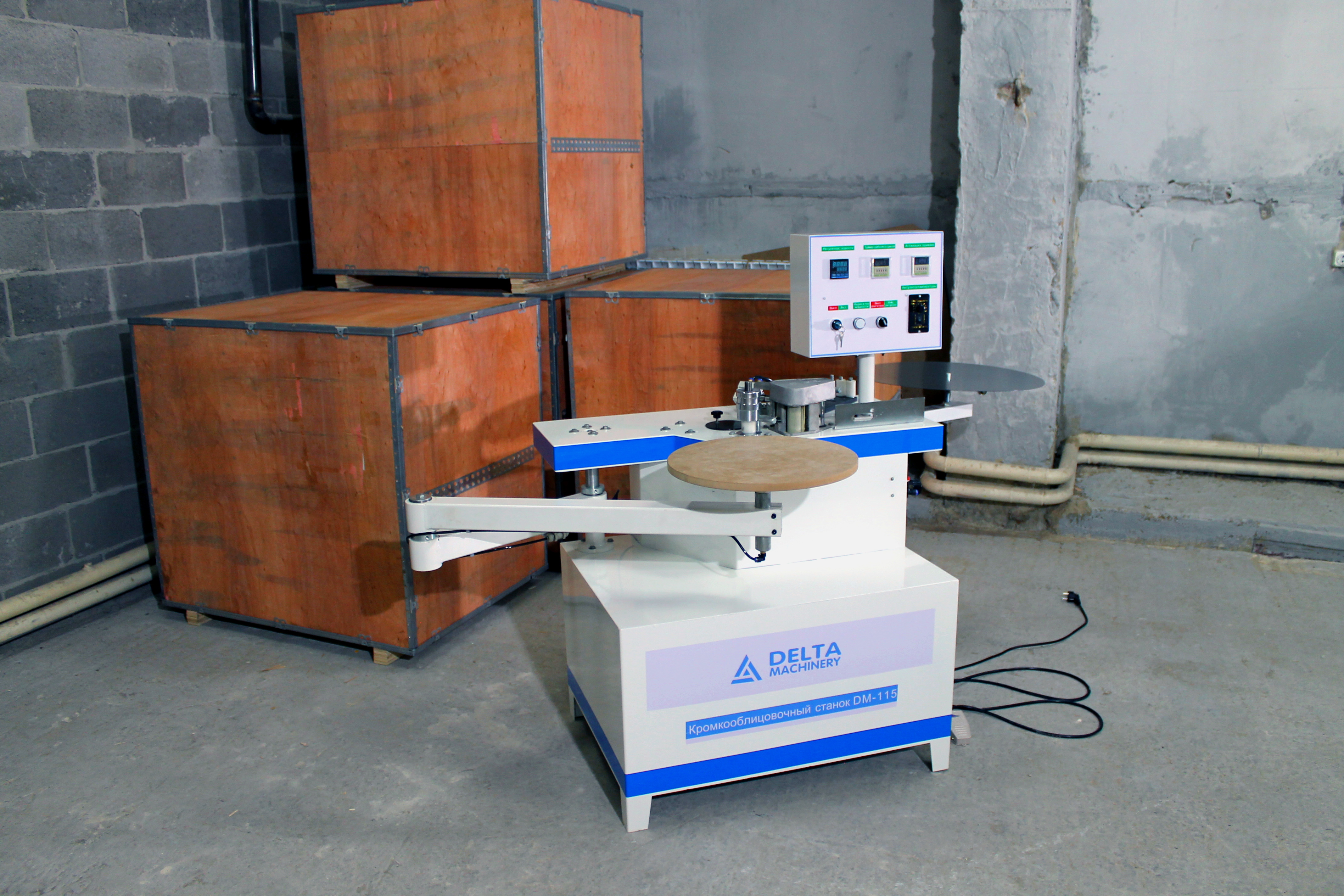

Кромкооблицовочный станок DELTAMACHINERY DM-115
Артикул: 01-0117
- Разработан для криволинейных деталей
- Подвижный вакуумный стол
- Автоматическая подача кромки

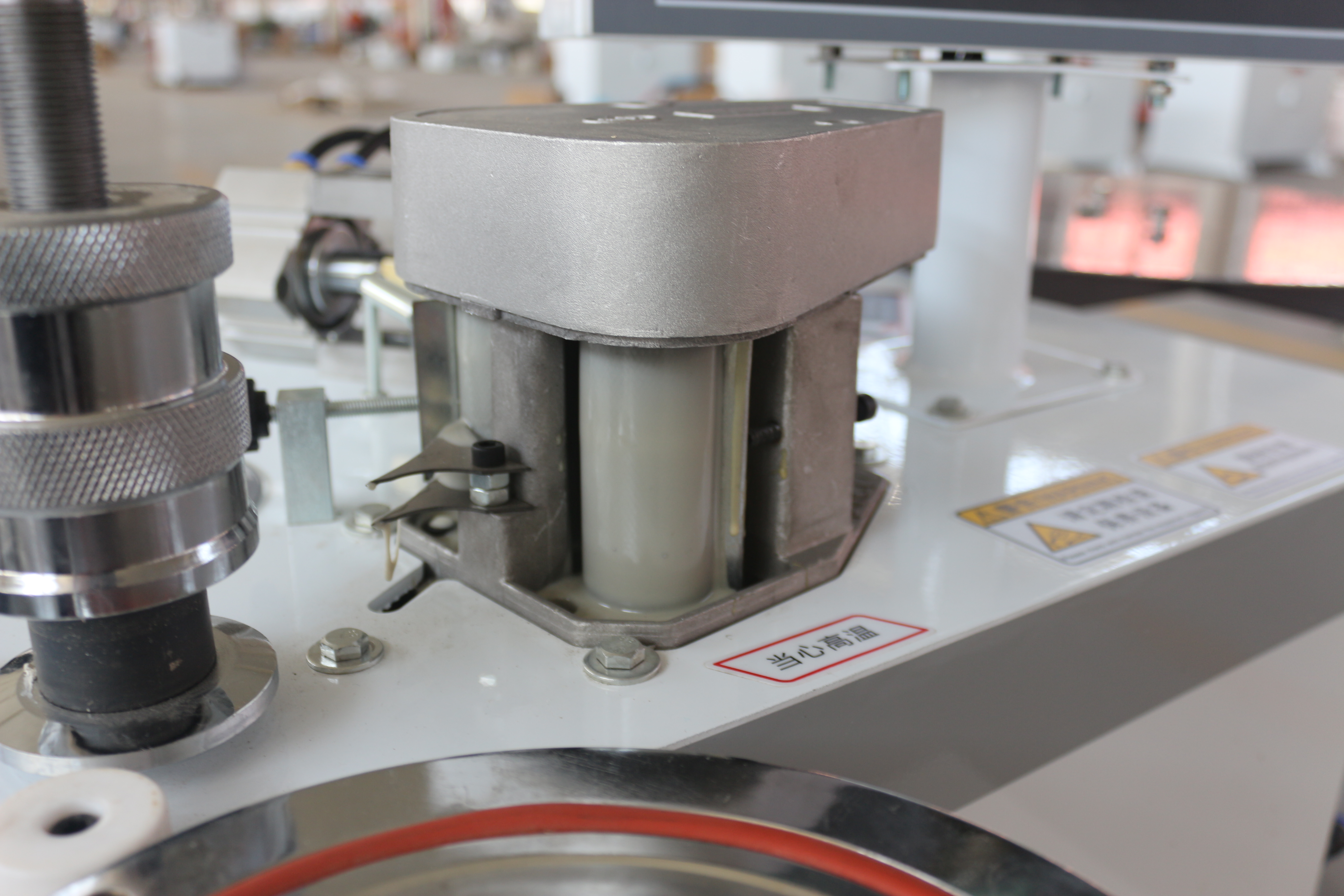

- Большая клеевая ванна
Назначение
Стационарный кромкооблицовочный станок DM-115 cавтоматической подачей кромочного материала.
Главная особенность данного станка – это подвижный вакуумный столик, который позволяет без труда в одиночку приклеивать
кромочный материал на крупногабаритные криволинейные и прямолинейные детали.
Предназначен для облицовывания деталей с прямой, круглой формой, а также с внутренними и внешними радиусами криволинейных заготовок.
В качестве облицовочного материала применяют ленту из ПВХ, АБС, меламина и натурального шпона высотой от 10 до 55 мм и толщиной от 0,4 до 3 мм.

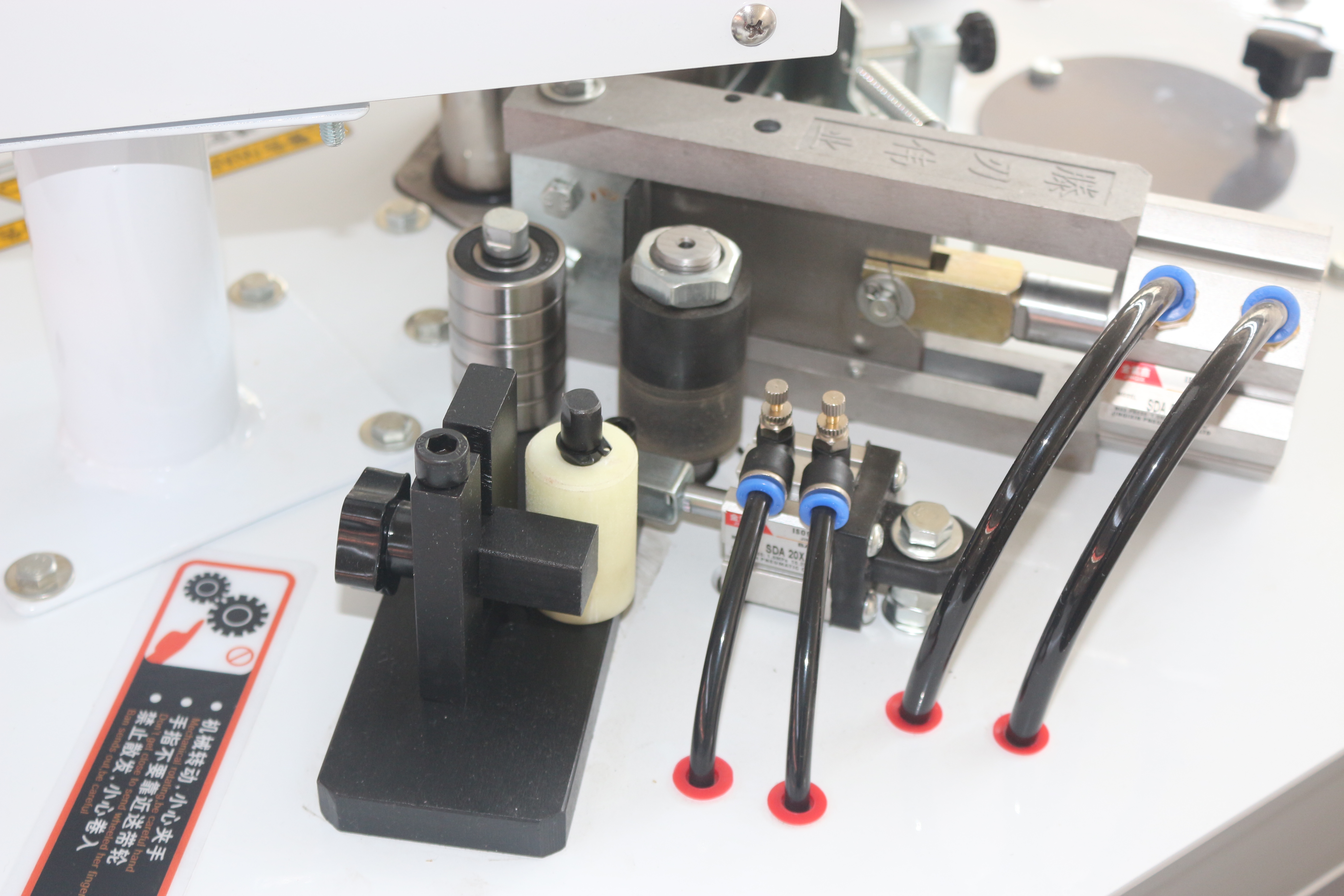

Станок оснащен 2 клеенаносящими роликами, что позволяет наносить клей не только на поверхность кромочного материала, но и на заготовку.
Это позволяет избежать брака при работе с деликатными кромками.
Применение
Кромкооблицовочный станок DM-115 нашел свое применение на любых мебельных производствах где требуется обрабатывать большое количество крупногабаритных криволинейных заготовок.
В крупных цехах может использоваться в дополнение к автоматическому прямолинейному кромкооблицовочному оборудованию.
Используется при облицовывании средне и крупногабаритных криволинейных и прямолинейных нестандартных заготовок.
Предназначение
Конструктивные особенности

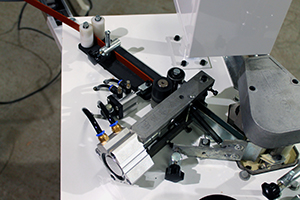

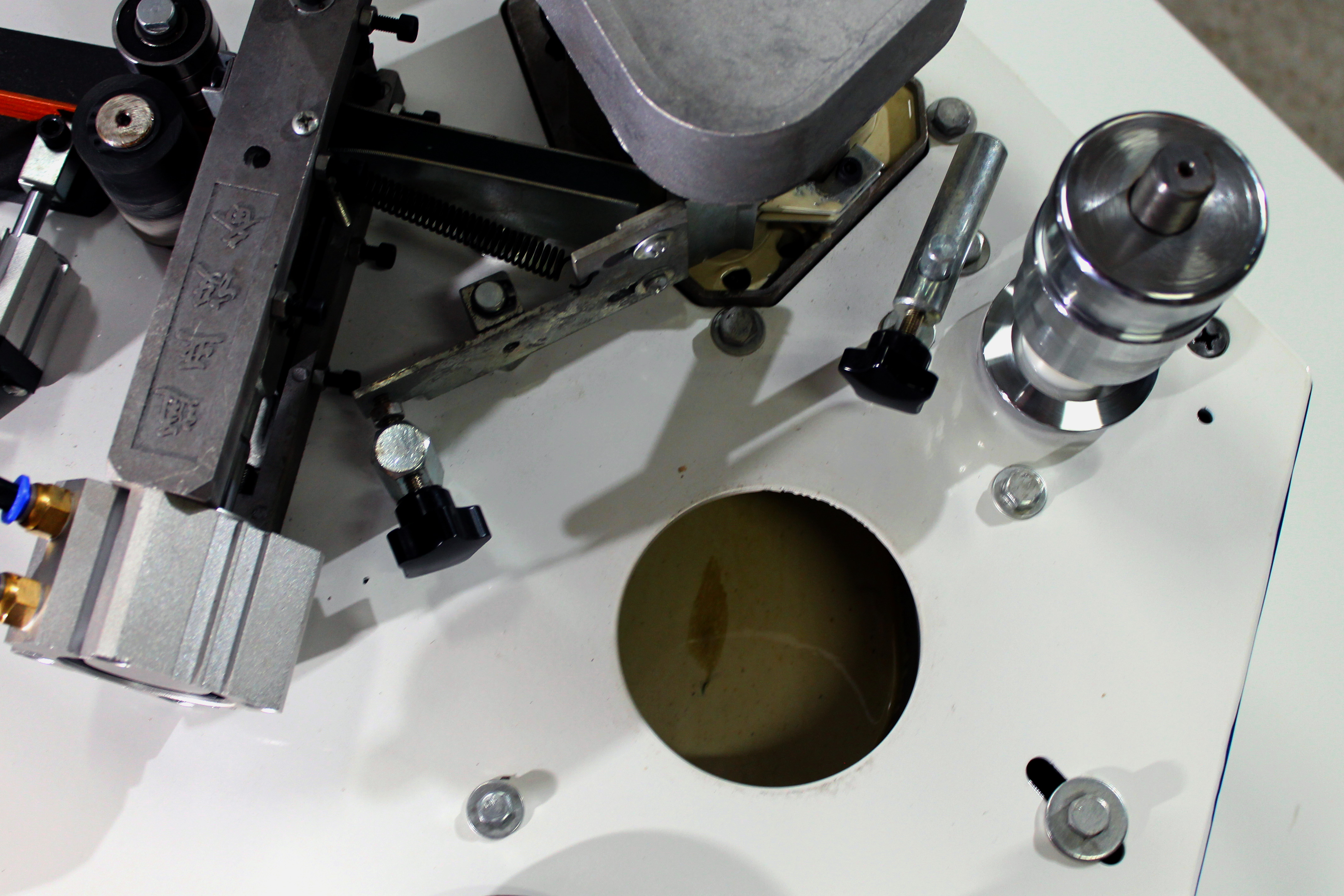

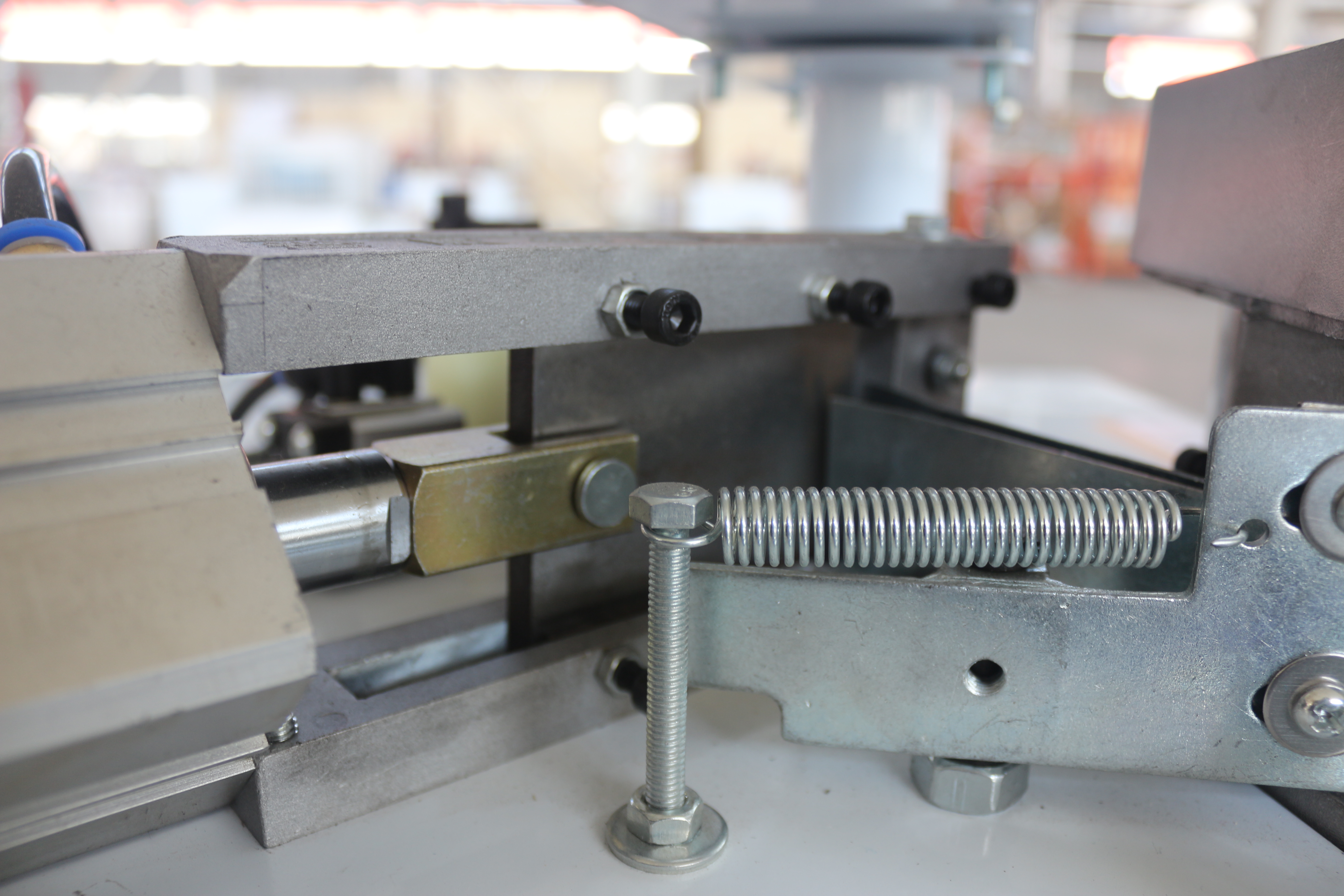

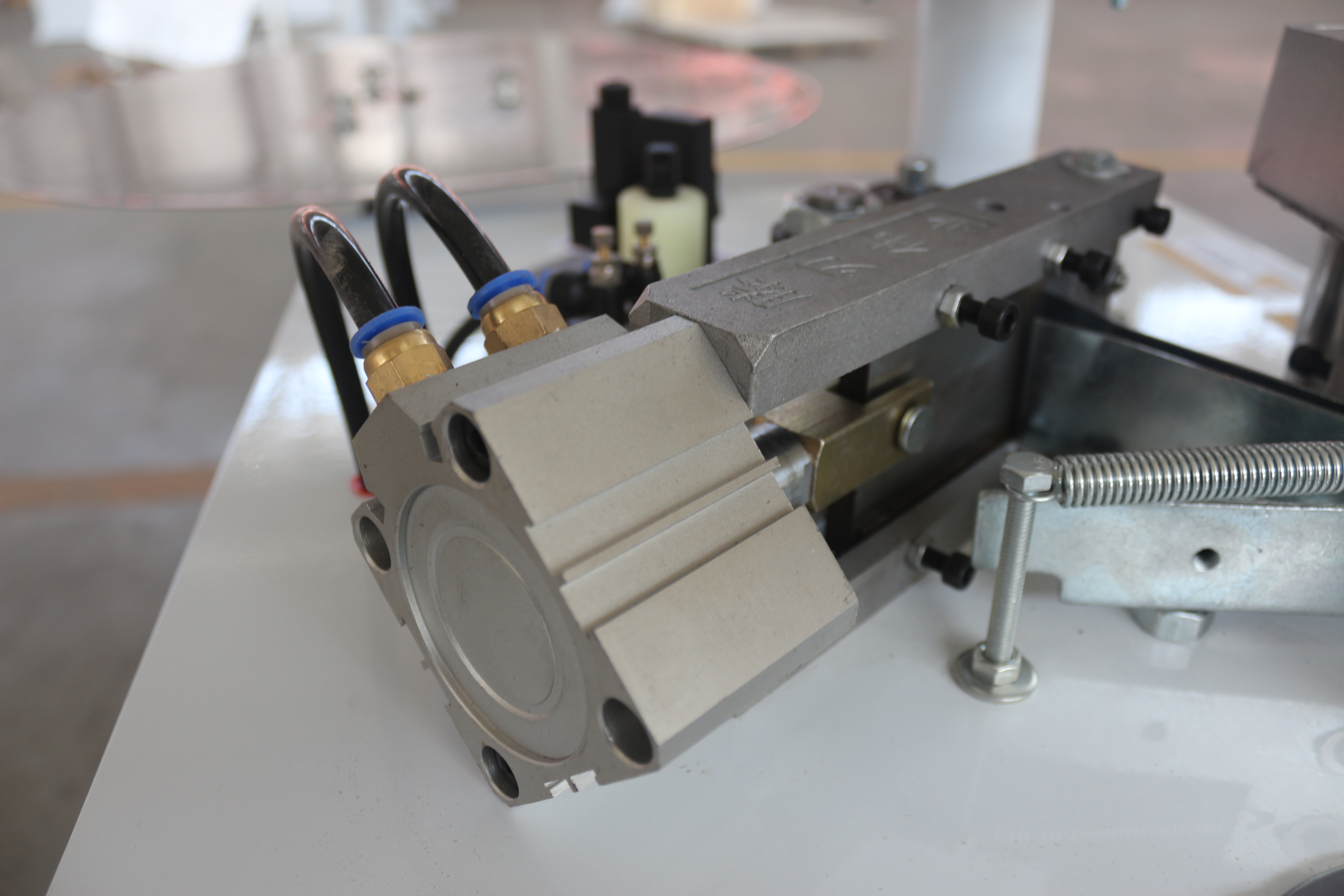

ПНЕВМАТИЧЕСКАЯ ГИЛЬОТИНА ДЛЯ ОБРЕЗКИ КРОМКИ
Работает от счетчика в автоматическом режиме и от педали в ручном.

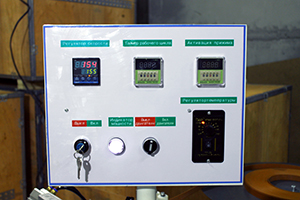

ВЫНЕСЕННЫЙ ОТДЕЛЬНО ПУЛЬТ УПРАВЛЕНИЯ
Удобный доступ ко всем функциям и настройкам станка.

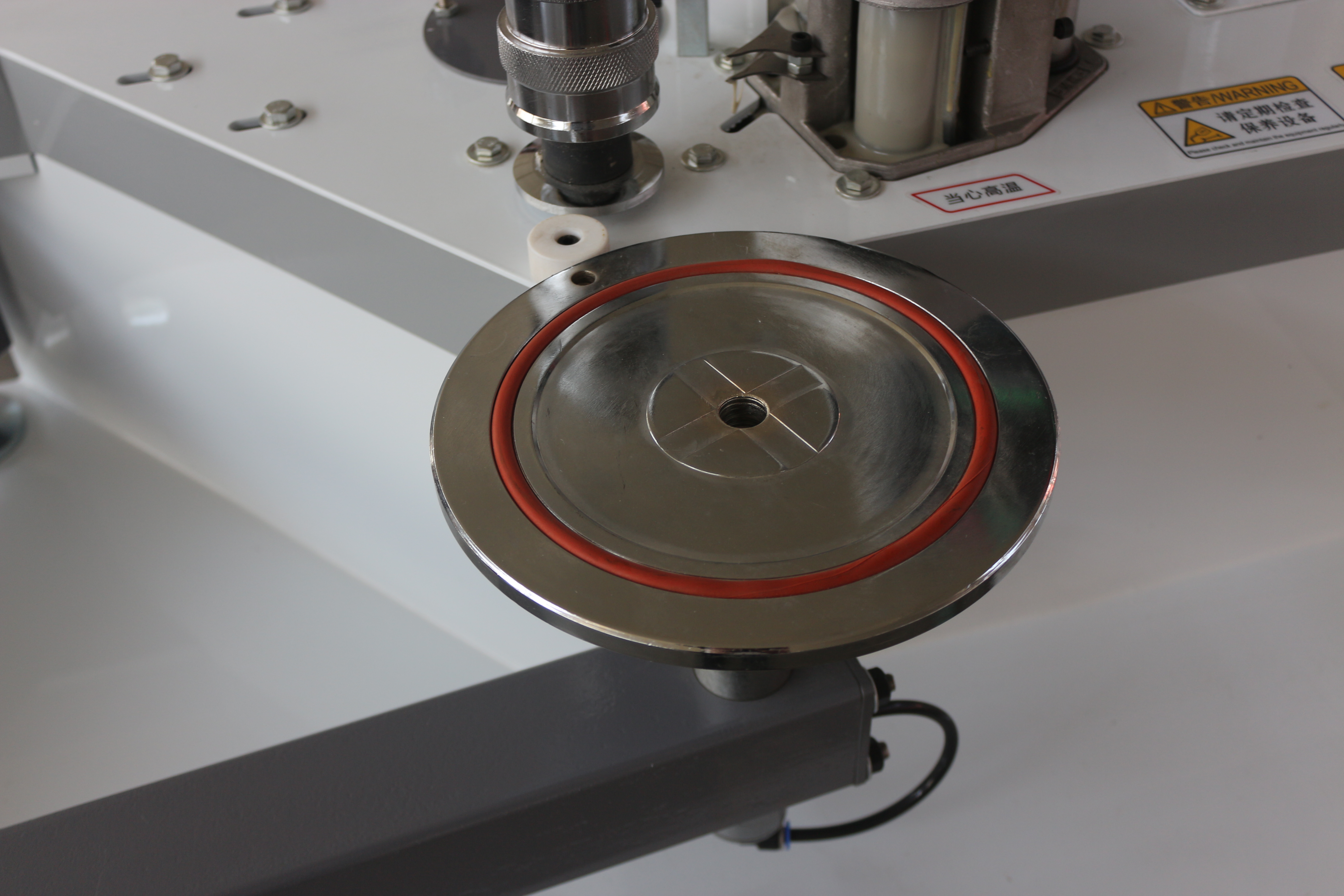

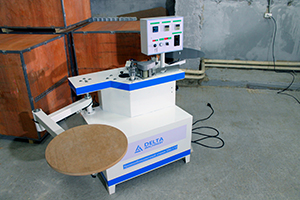

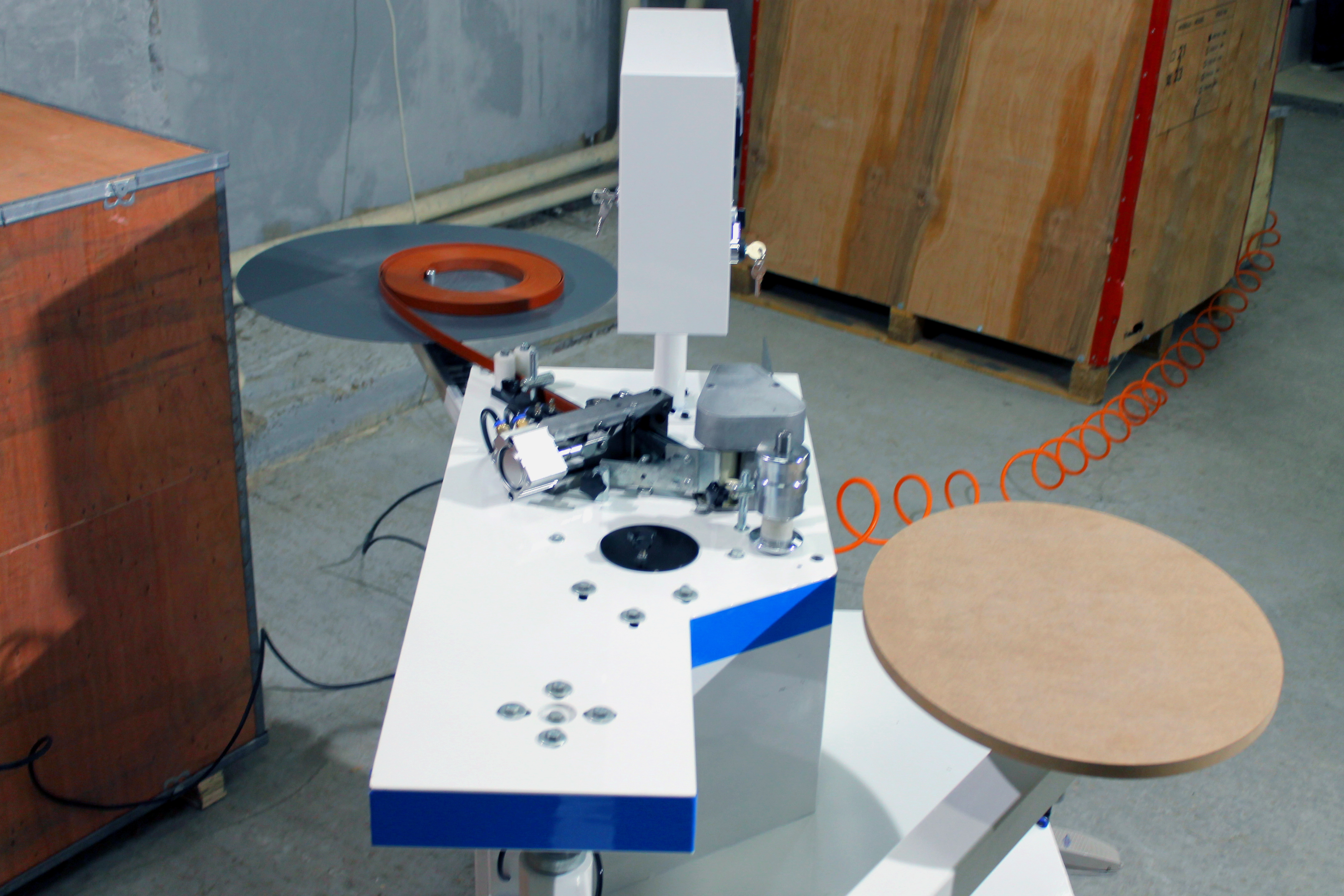

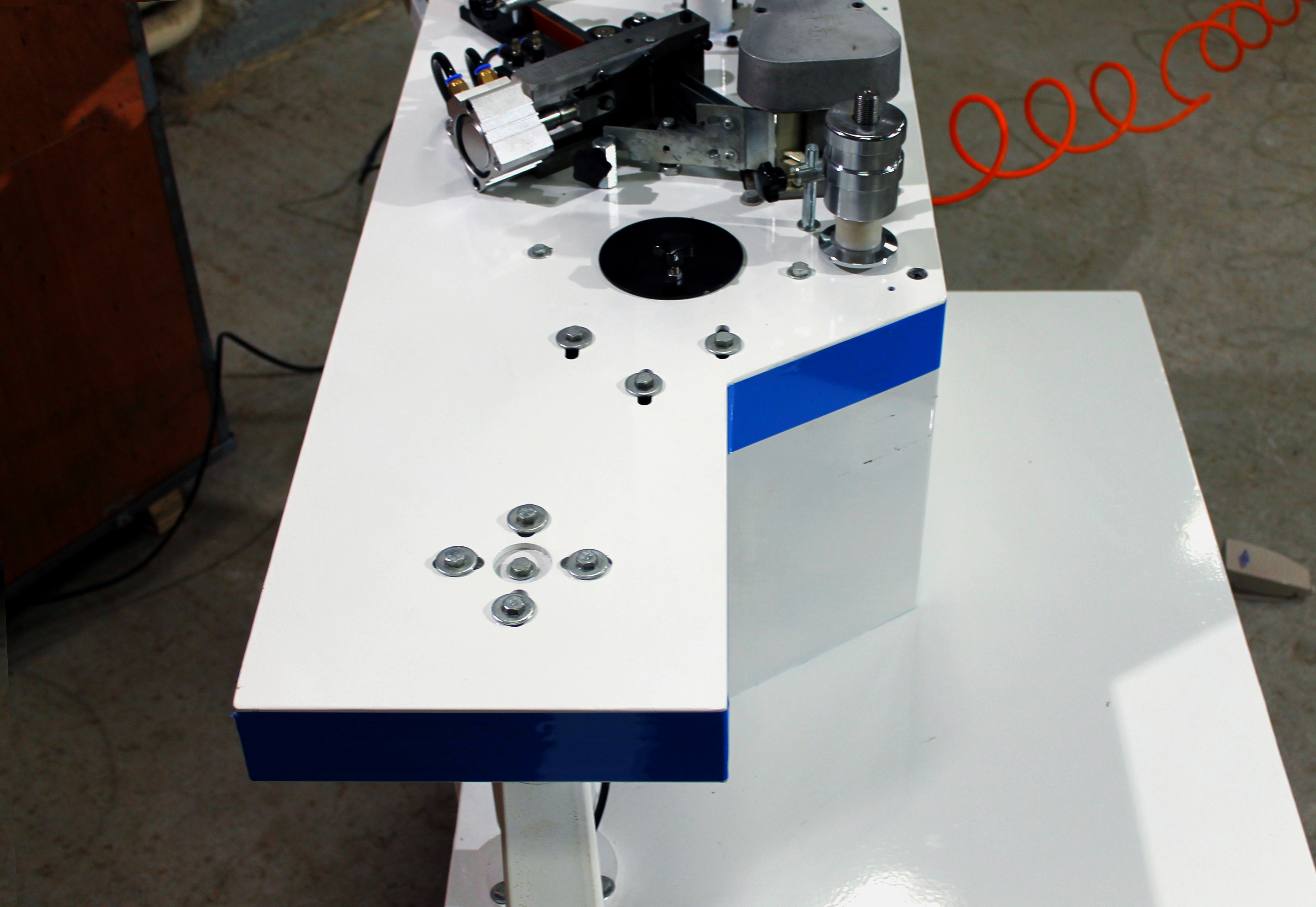

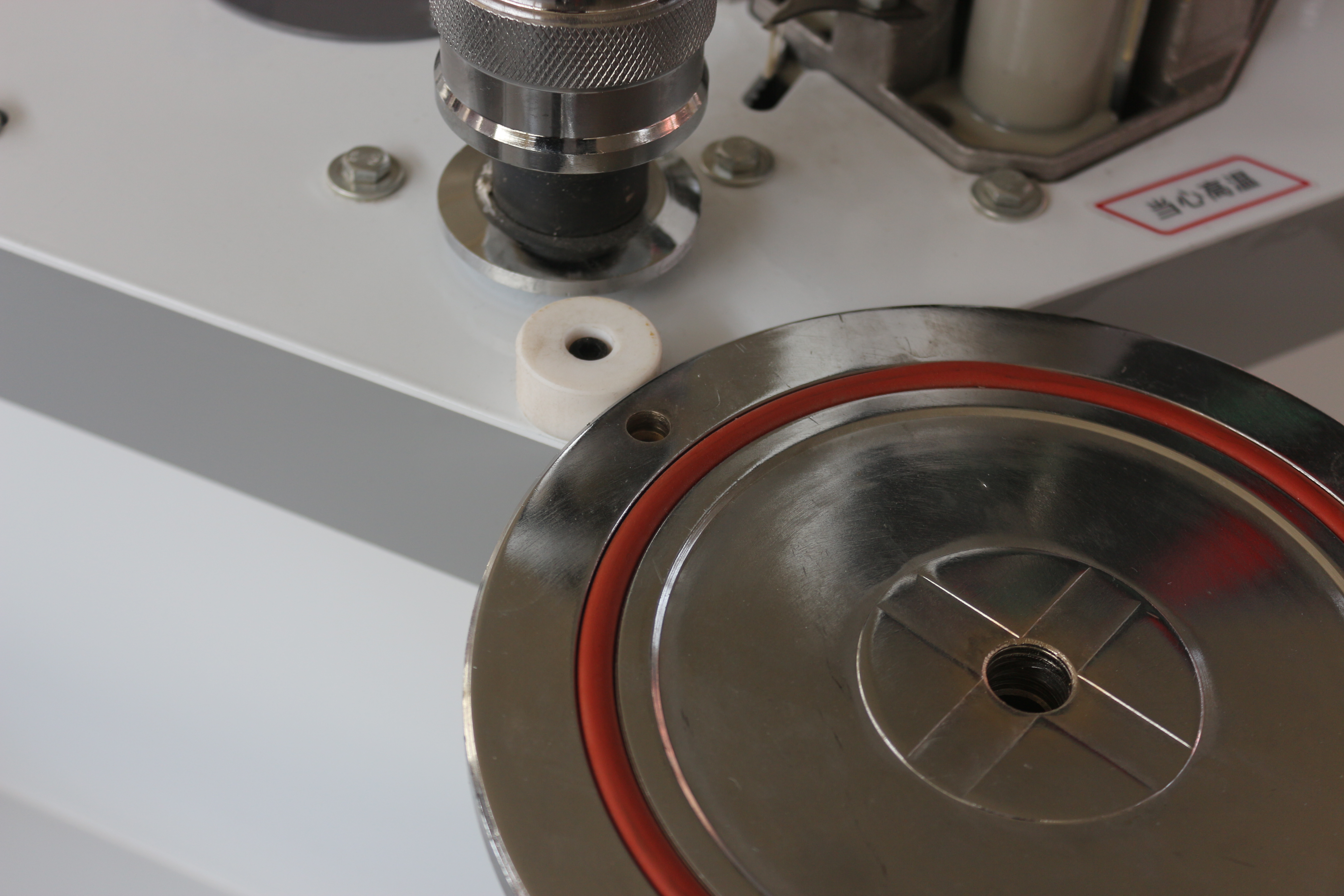

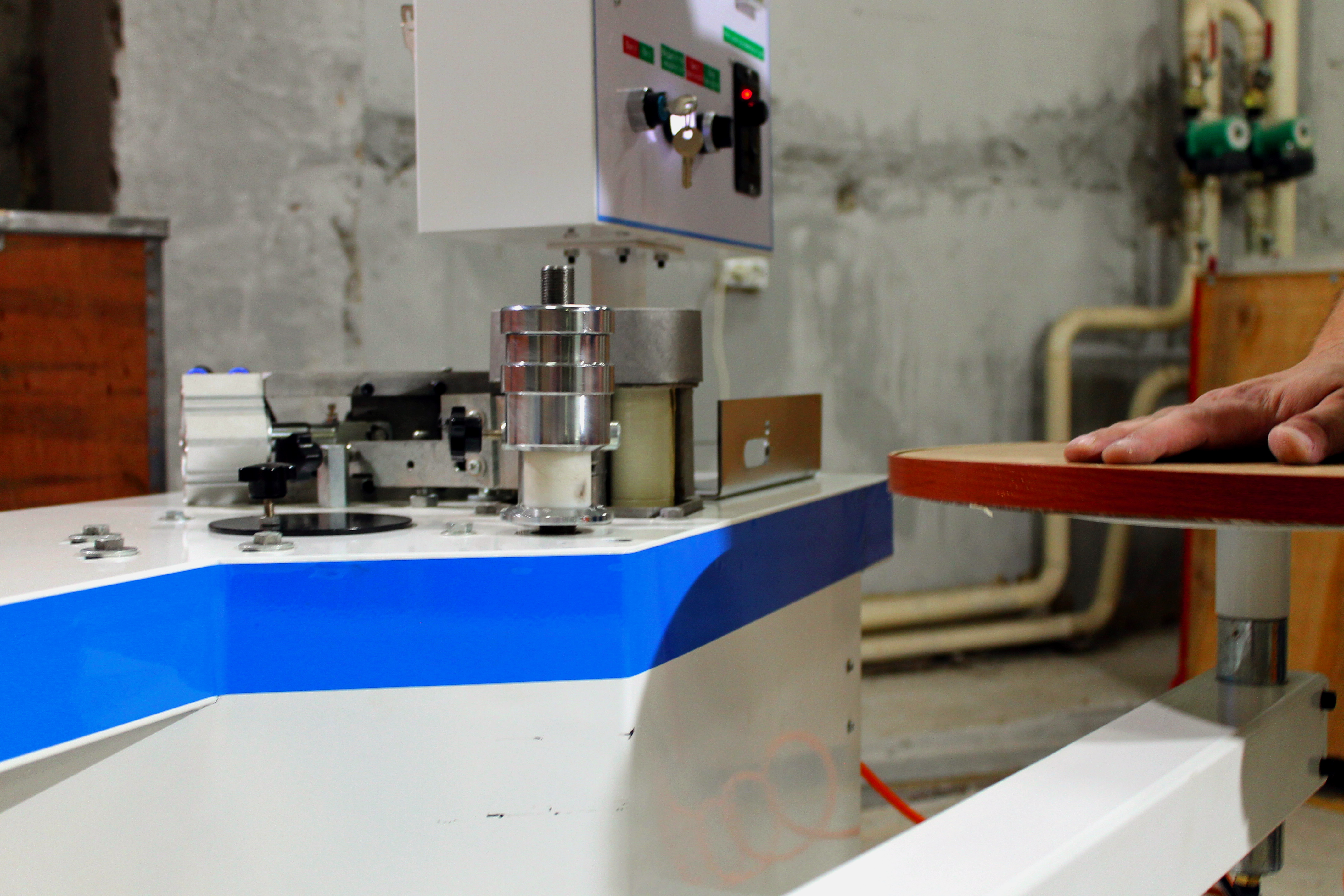

ПОДВИЖНЫЙ ВАКУУМНЫЙ СТОЛ
Надежная фиксация позволяет удобно работать как с малыми, так и с большими заготовками.

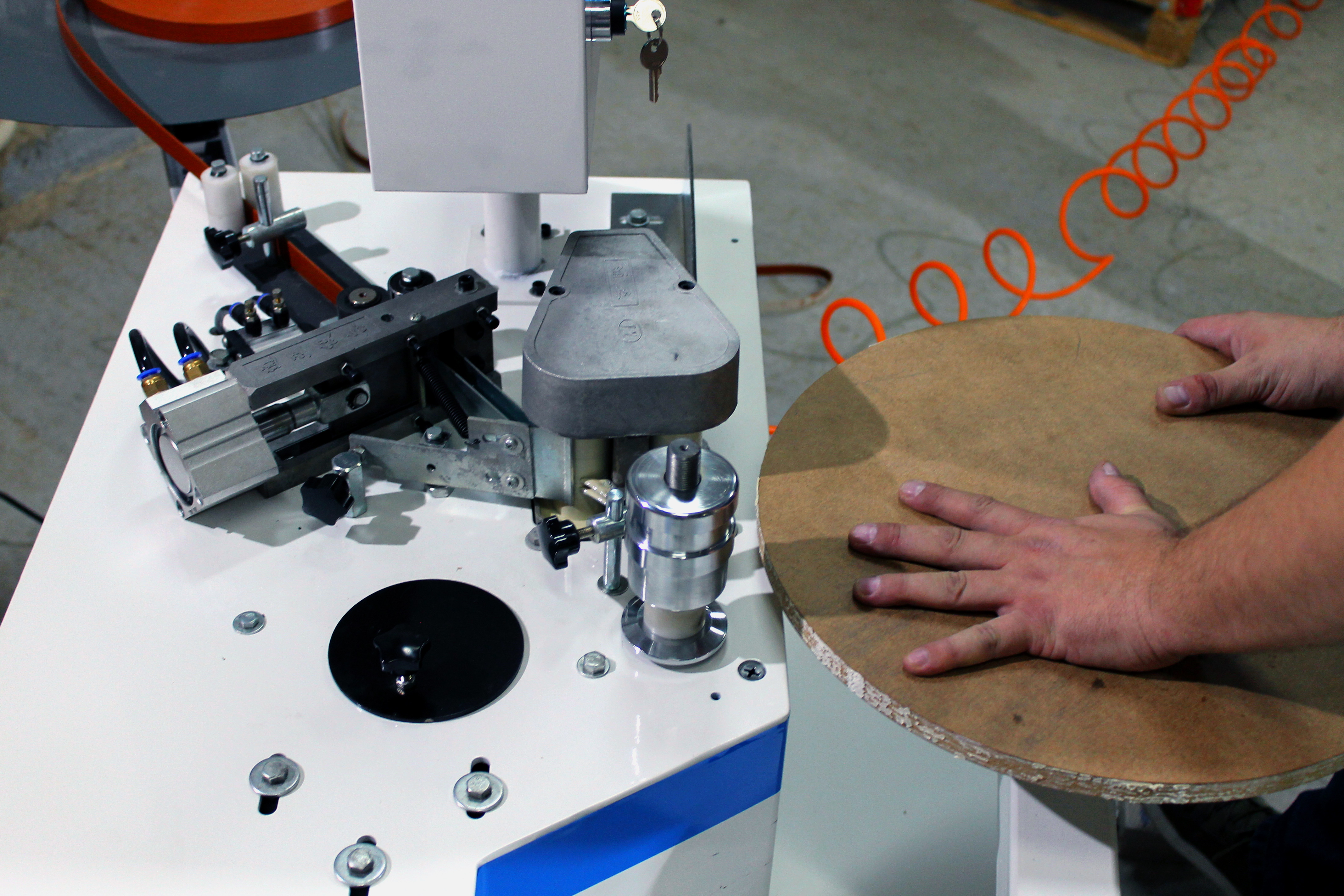

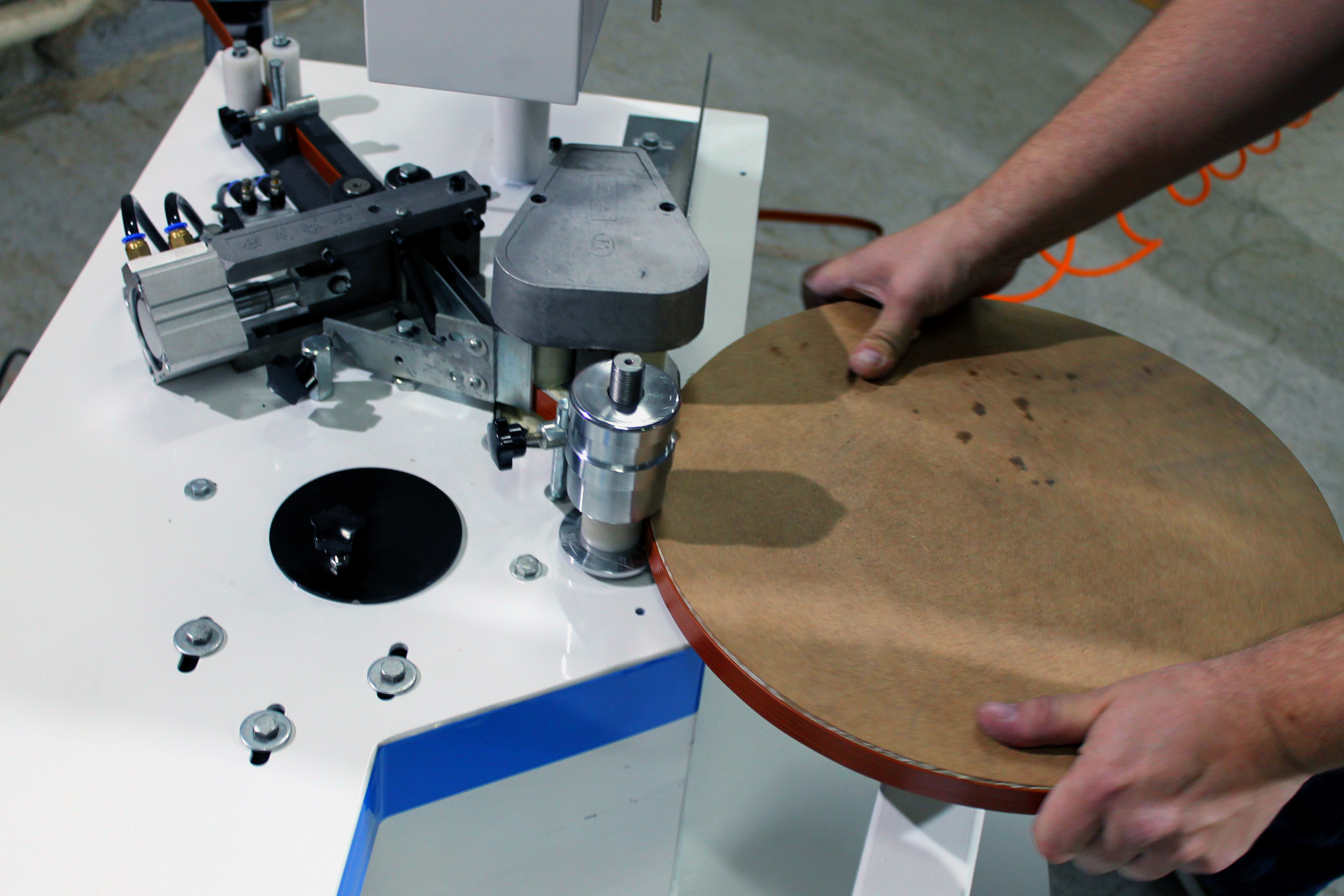

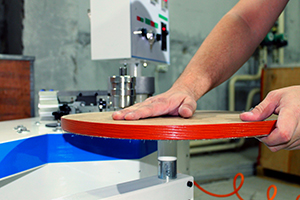

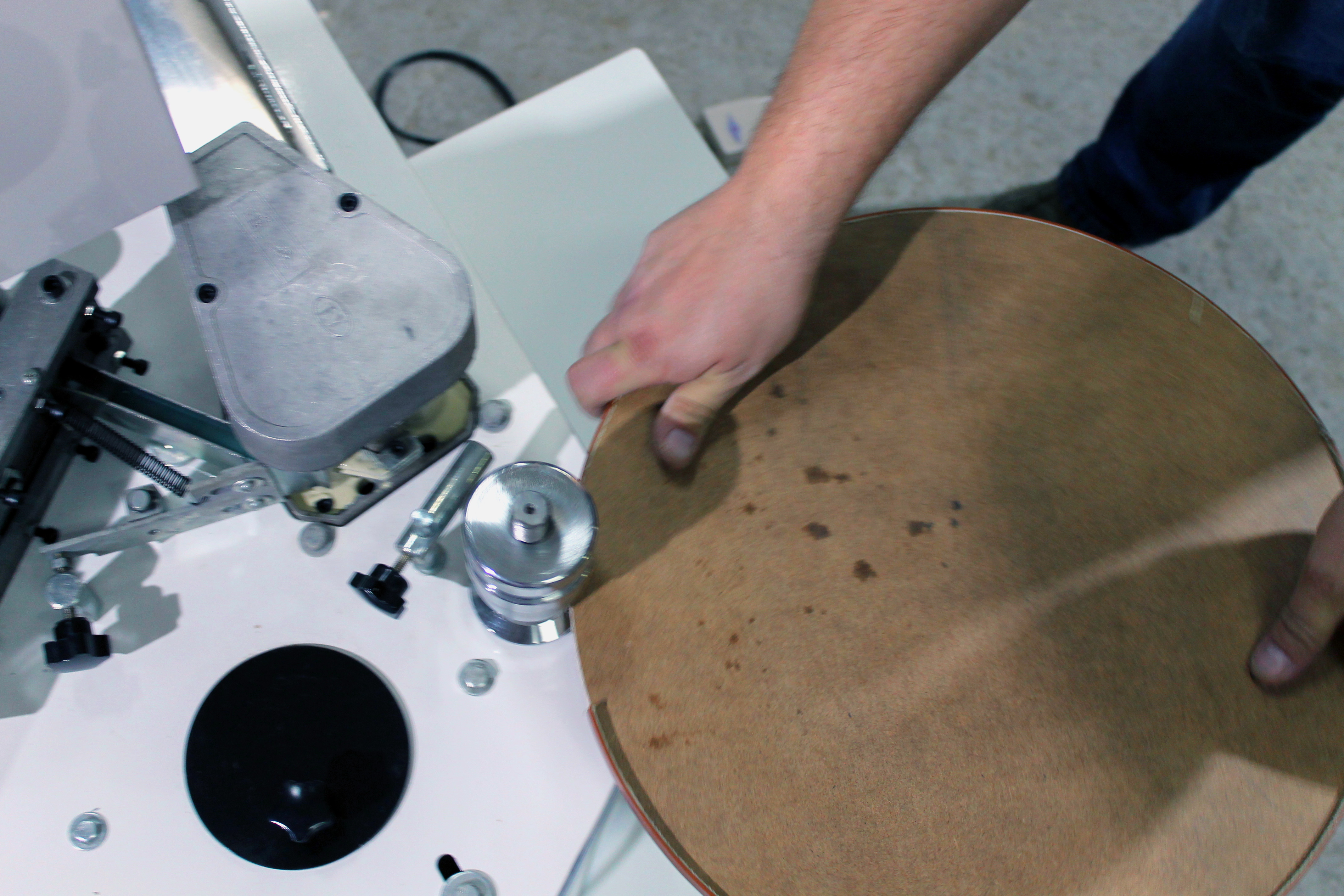

ПРОСТАЯ И БЫСТРАЯ РАБОТА
С криволинейными заготовками различного диаметра.

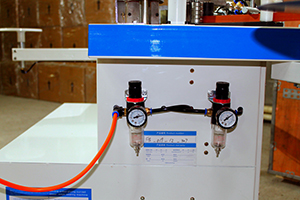

БЛОК ПОДГОТОВКИ ВОЗДУХА
Состоит из регулятора сжатого воздуха.
Блок подготовки воздуха обеспечивает стабильную работу всей системы и узлов станка.

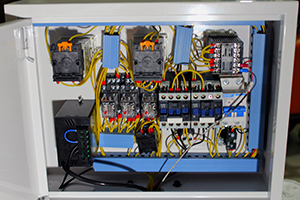

БЫСТРЫЙ ДОСТУП К ЭЛЕКТРОКОМПОНЕНТАМ
Позволяет с легкостью проводить диагностику и техническое обслуживание станка.
