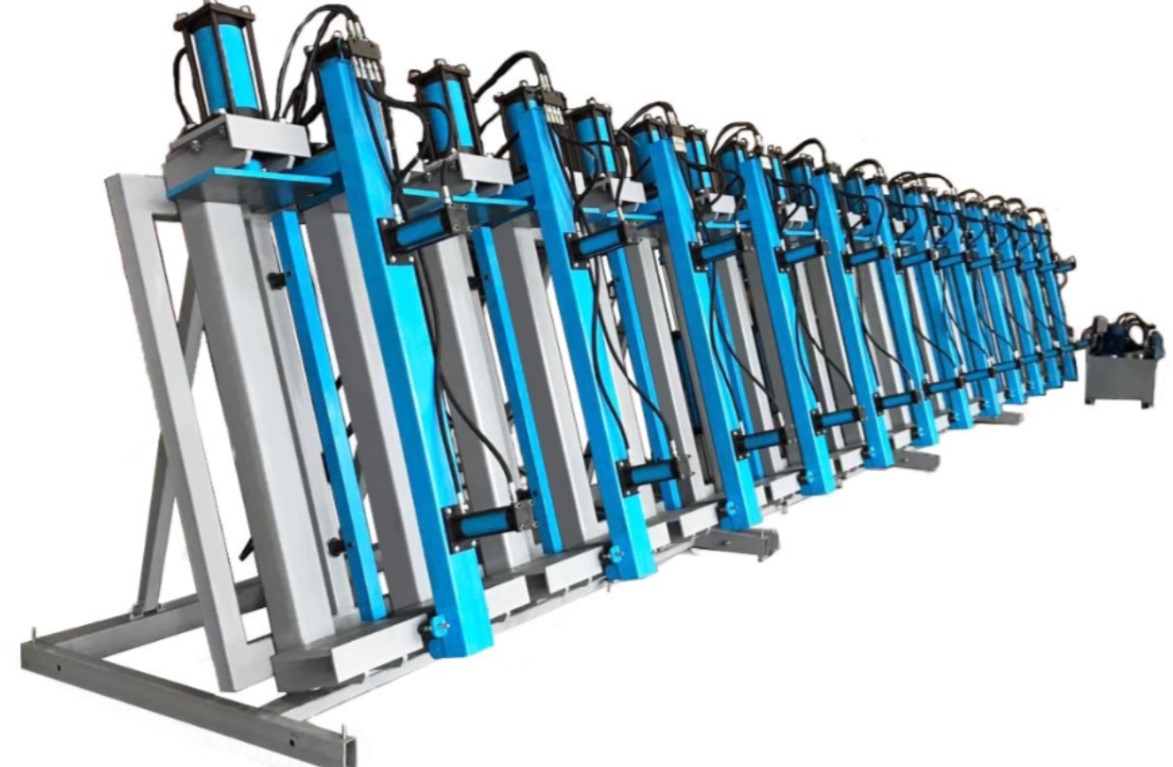

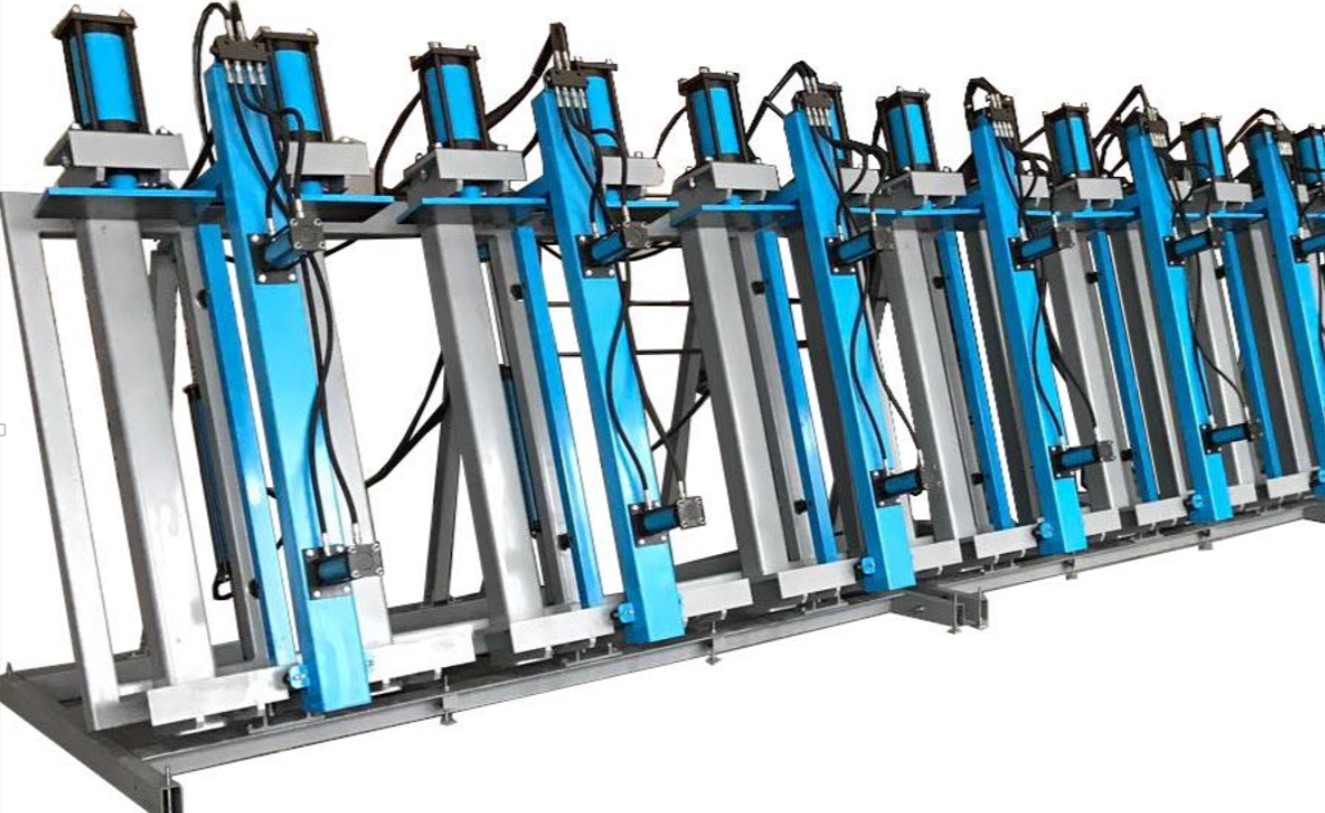

Пресс гидравлический SLH250-9G
Артикул: 63982
Тип загрузки/выгрузки: вертикальный;
Фронтальные прижимы: гидравлические;
Длина: 3, 6, 9, 12 м;
Высота: 1 350 мм.
Предназначен для высококачественного склеивания строительного и оконного бруса, стропильных конструкций, ламелей, балок. Равномерно распределяет усилие по плоскости прессования, обеспечивает высокое качество клеевого шва.
Применяется на предприятиях и цехах по производству строительного и оконного бруса, столярно-строительных изделий, предприятиях по изготовлению деревянных конструкций, сборных домов, зимних садов, каркасного домостроения, а также элементов отделки и т. д.
Принцип работы
|

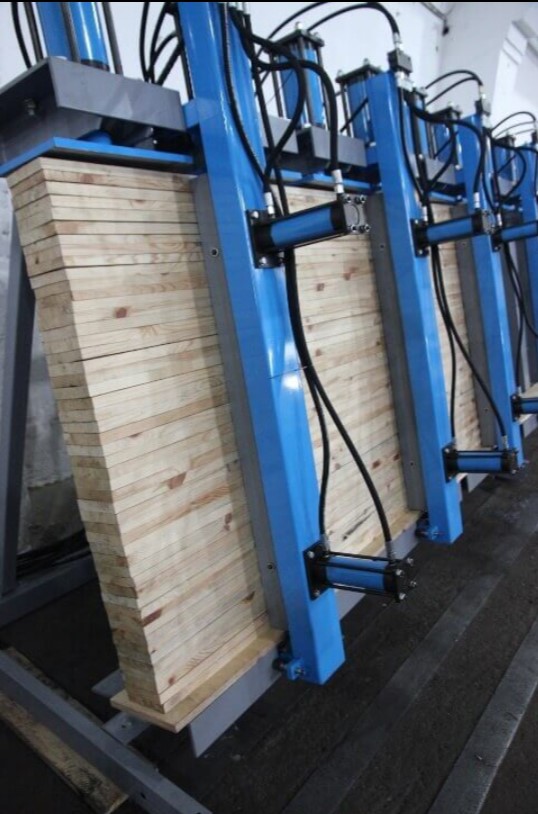

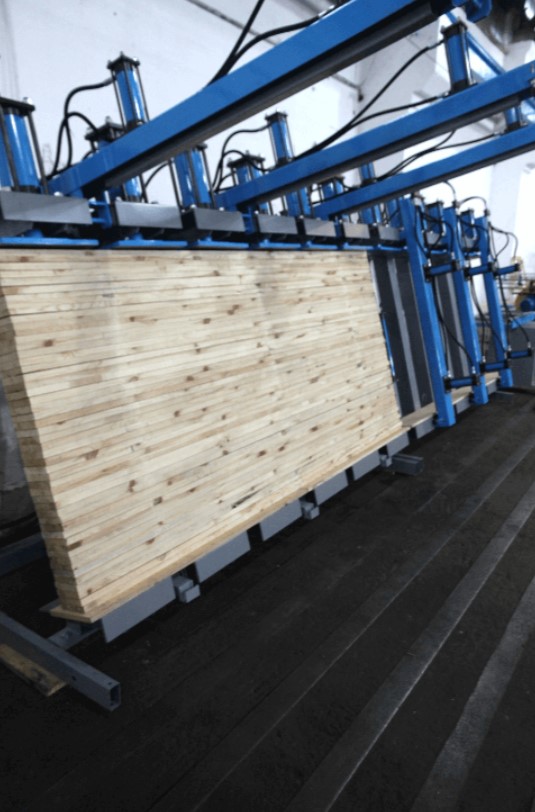

Оператор набирает пакет из заготовок с предварительно нанесенным клеем, далее устанавливает фронтальные прижимы. Процесс прессования начинается после включения оператором вертикальных гидроцилиндров работающих от установленного на пресс гидронасоса, обеспечивая тем самым равномерное распределение нагрузки на заготовки |
Конструктивные особенности
Многопоточная гидростанция с регулировкой давления. Автоматическое поддержание давления во время работы гидростанции.
Давление в гидросистеме, в зависимости от ширины ламелей и породы дерева, предварительно устанавливают в соответствии с диаграммой. Рекомендуемые значения давления при прессовании ели и сосны — 3–5 кгс/см2, березы и лиственницы — 5–7 кгс/см2, дуба и бука — 7–9 кгс/см2. Давление регулируется на гидростанции. Настройка рабочего давления гидростанции осуществляется шестигранным ключом. Время выдержки под давлением (склеивания) определяют в зависимости от характеристик применяемого клея.
Высокий подъем фронтальных прижимов обеспечивает свободный доступ к рабочей зоне при укладке и выгрузке.
Гидравлические фронтальные прижимы гарантированно выравнивают и удерживают пакет заготовок во время прессования.
В моделях SLH наклонная рама с задними упорами регулируются с шагом 10 мм.
Регулируемые задние упоры обеспечивают быструю наладку рабочей зоны под ширину бруса.

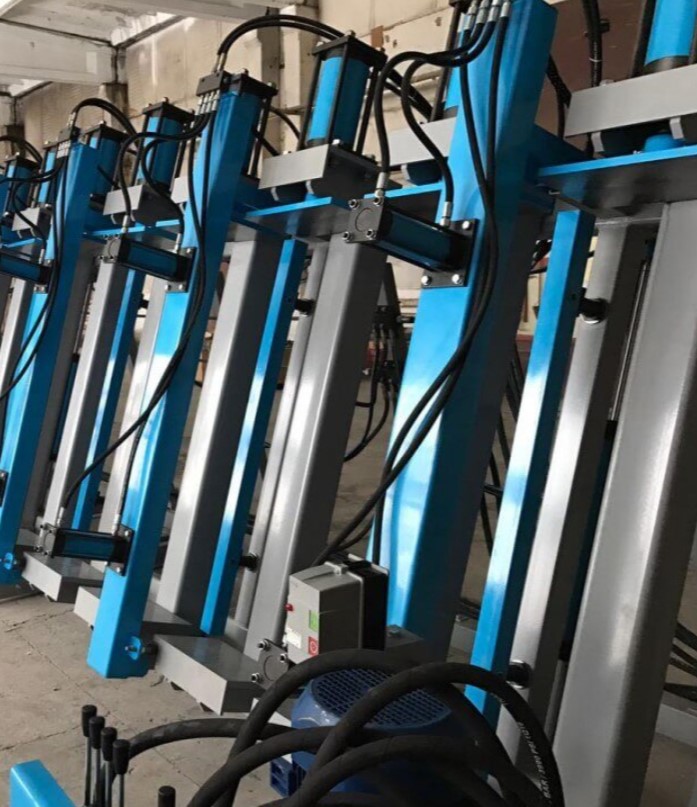

На моделях SLH для регулировки гидрострубцин устанавливаются на эксцентриковых осях, позволяет с высокой точностью задать ровность базовой поверхности.
