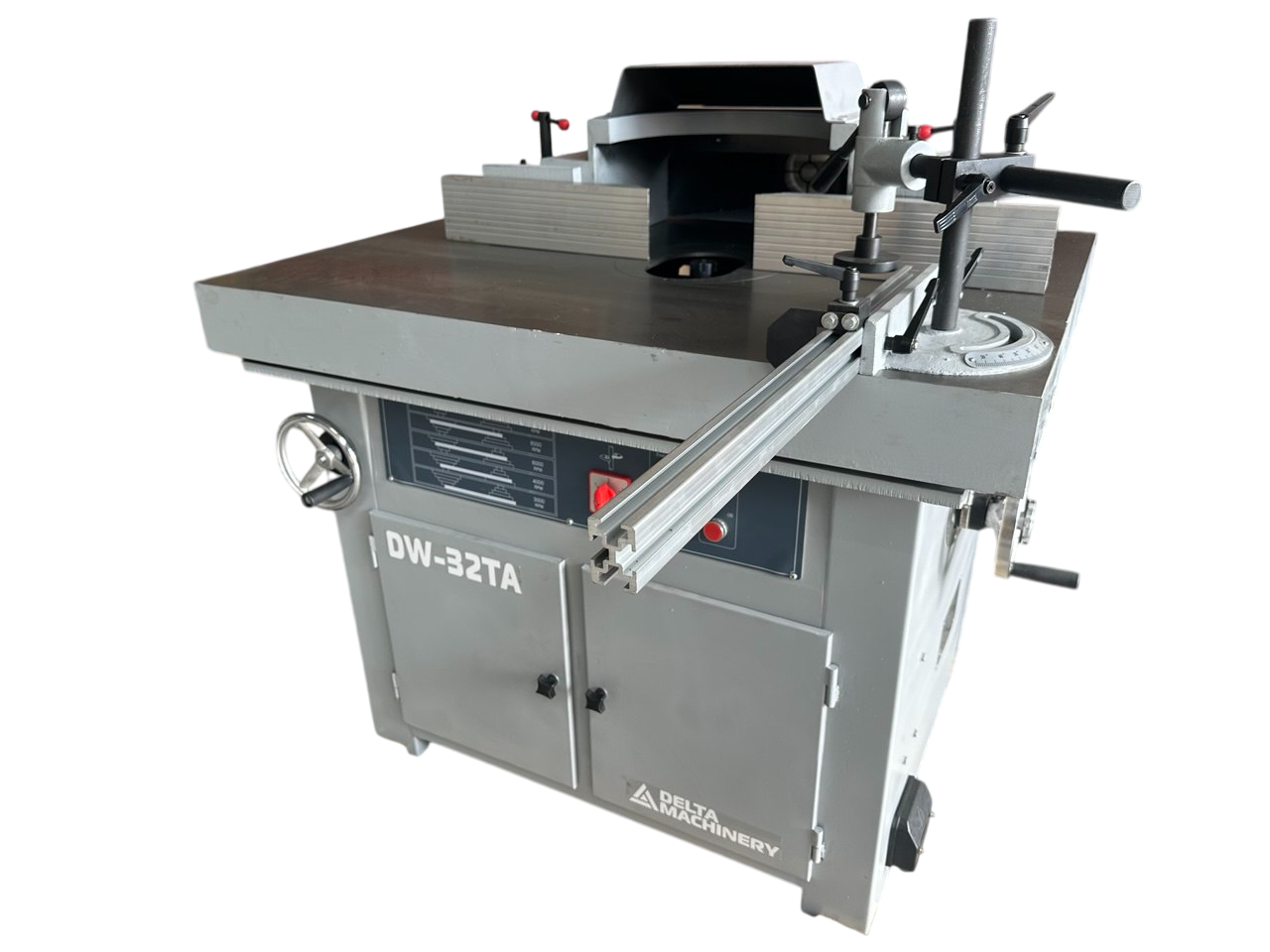

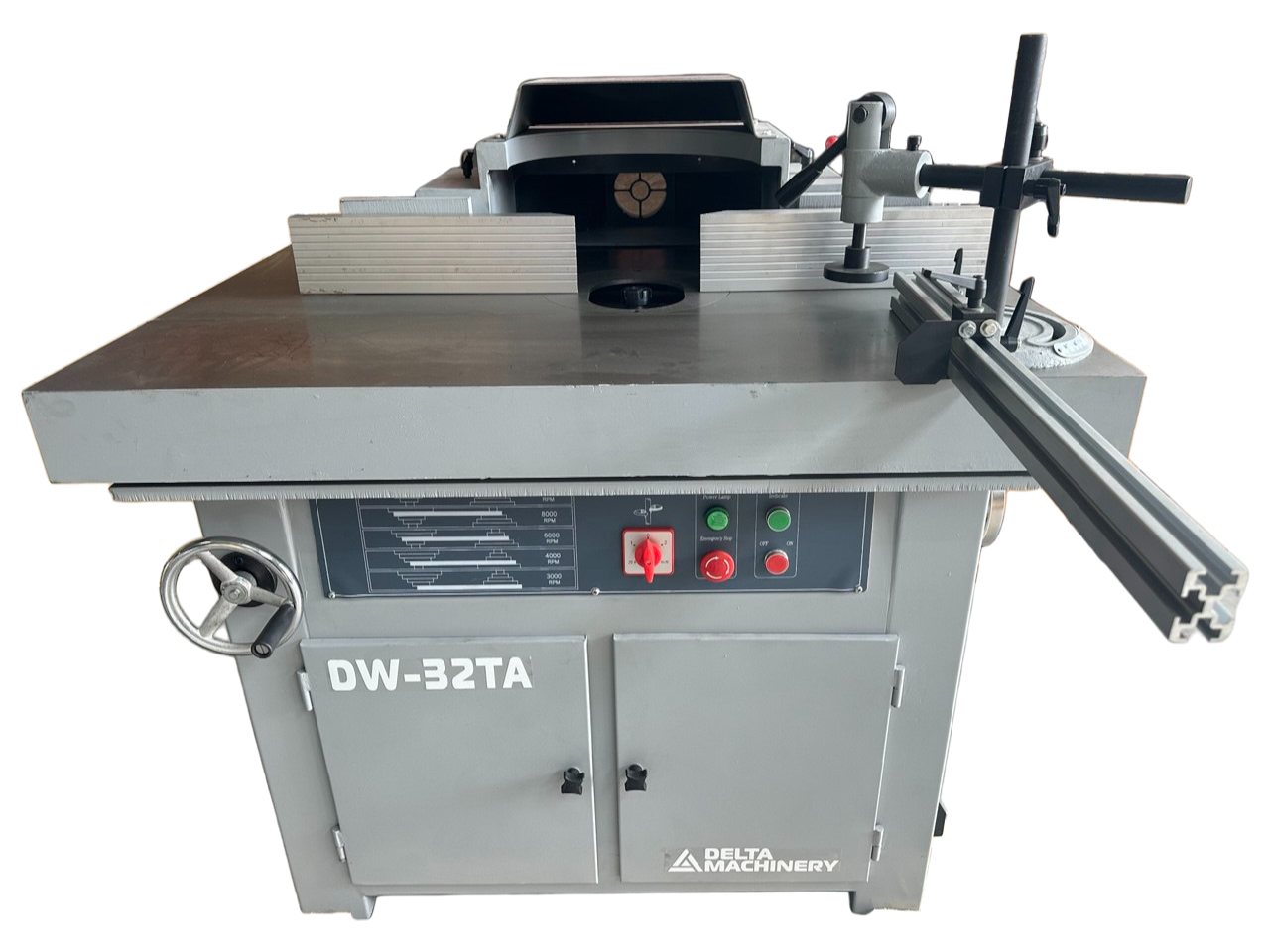

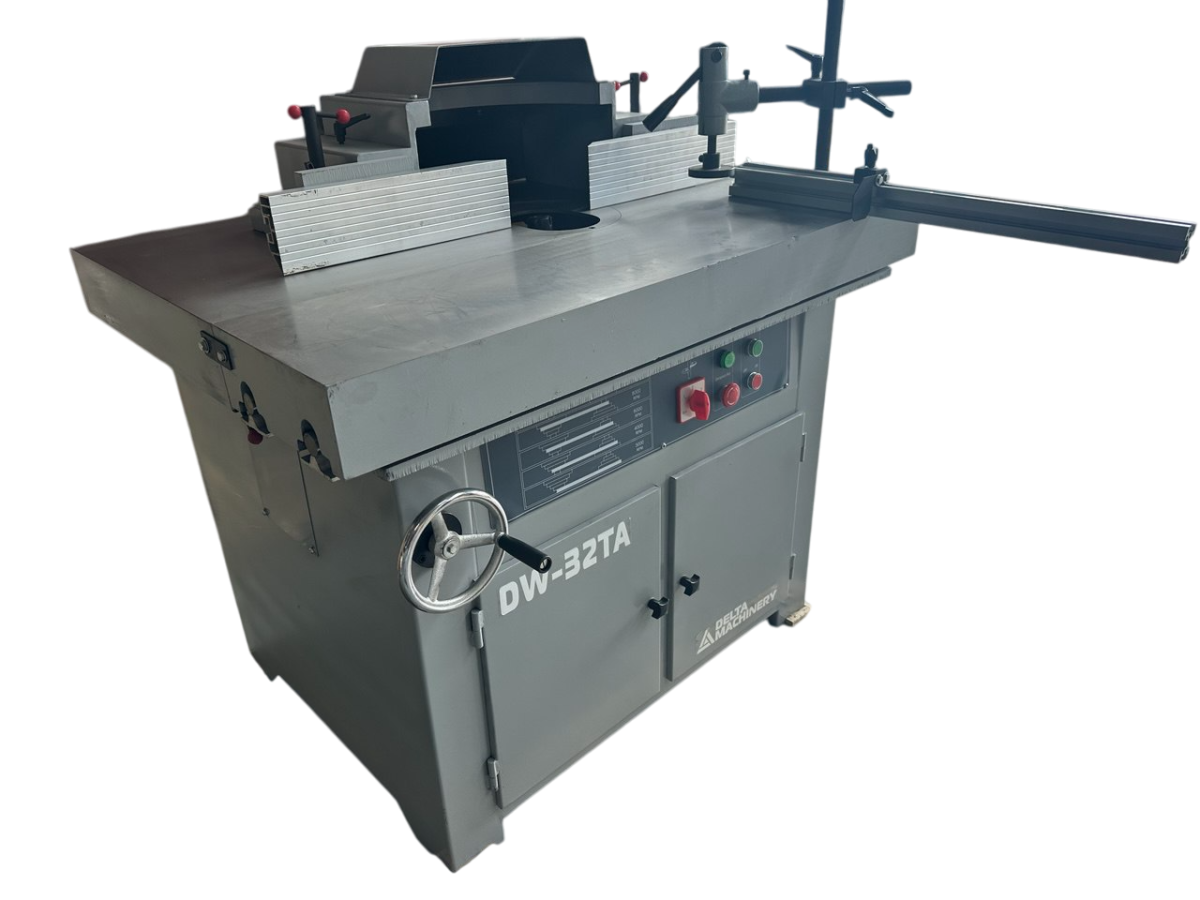

Станок фрезерный с наклоном шпинделя DELTAMACHINERY DW-32TA
Артикул: 02-7744
Мощность: 4 кВт
Вес: 480 кг
- Описание
- Конструктивные особенности
- Технические характеристики
- Комплектация
- Транспортные данные
- Видео
НАЗНАЧЕНИЕ
Фрезерный станок с наклоняемым шпинделем DW-32TA предназначен для выполнения разнообразных фрезерных работ по дереву Наличие функции наклона шпинделя значительно расширяет возможности станка
ПРИМЕНЕНИЕ
Предприятия и цеха по производству столярно-строительных изделий, производству мебели и другие деревообрабатывающие производства (производство окон, дверей, погонажных изделий и др., зарезки простых шипов с помощью шипорезной каретки и криволинейного фрезерования по шаблону с ручной подачей)

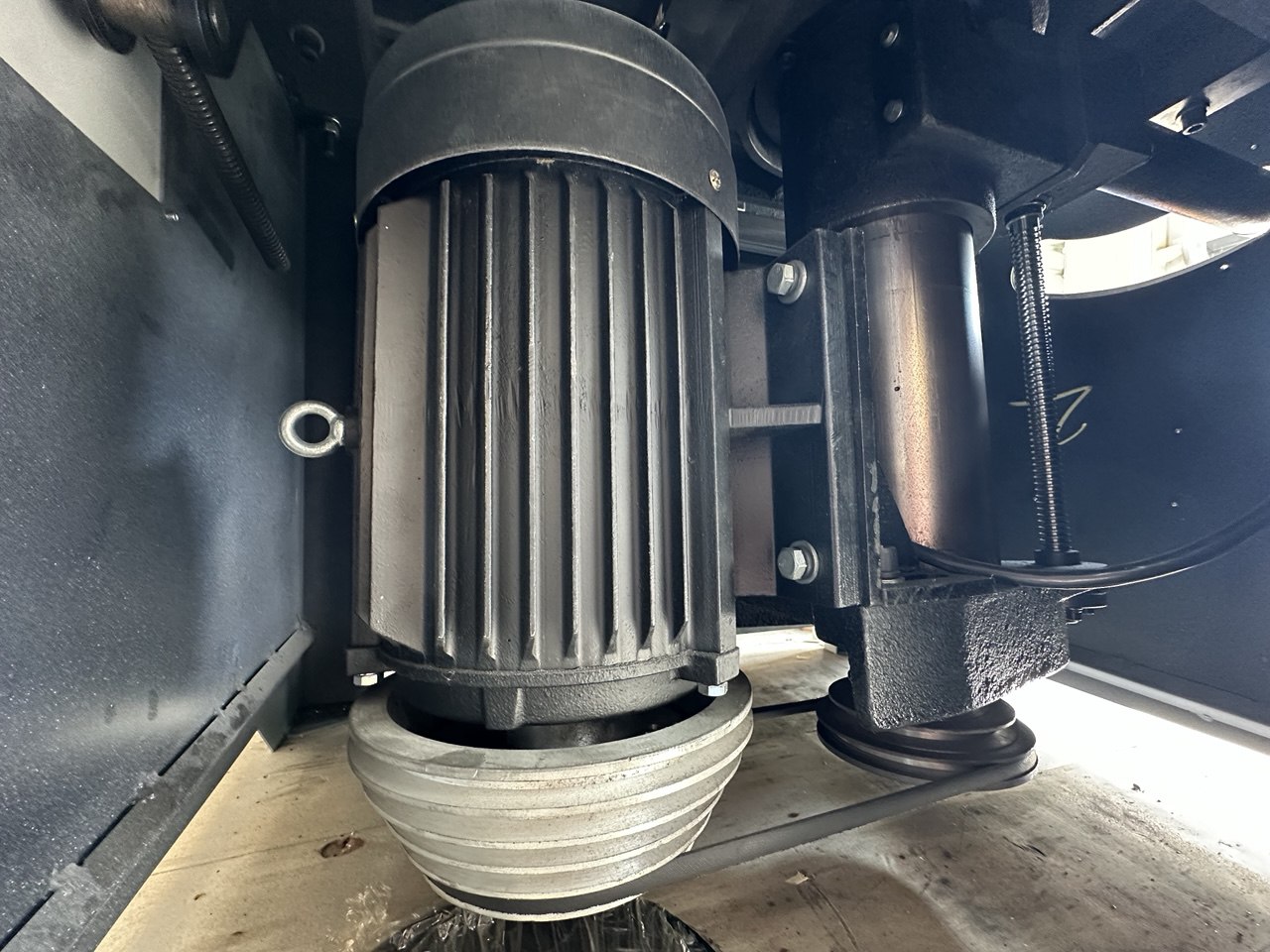

Моторный отсек
Корпус рабочего узла чугунный, что повышает жесткость и виброустойчивость, как следствие обеспечивает надежность работы станка и повышает точность обработки заготовок. Передача вращения на шпиндель от электродвигателя, мощностью 4кВт, происходит посредством клиноременной передачи. Регулируется частоты вращения осуществляется путем «переставления» ремней. Пять частот вращения позволяют подобрать режимы резания под любые задачи:, 4000, 6000, 8000, 10000 об/мин.

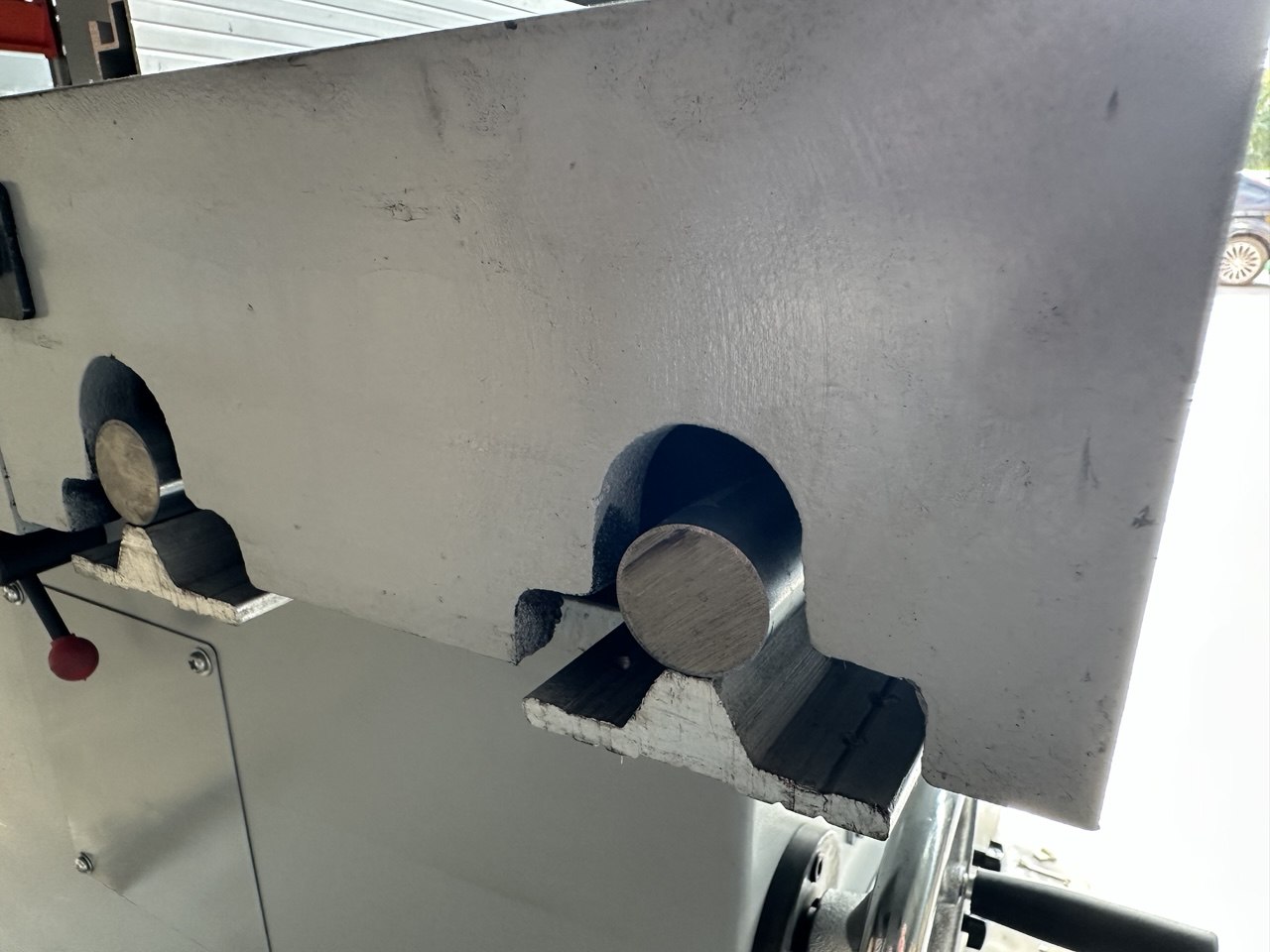

Направляющие каретки
Литая чугунная каретка перемещается по стальными цилиндрическими направляющими обеспечивает точность и качество работы.

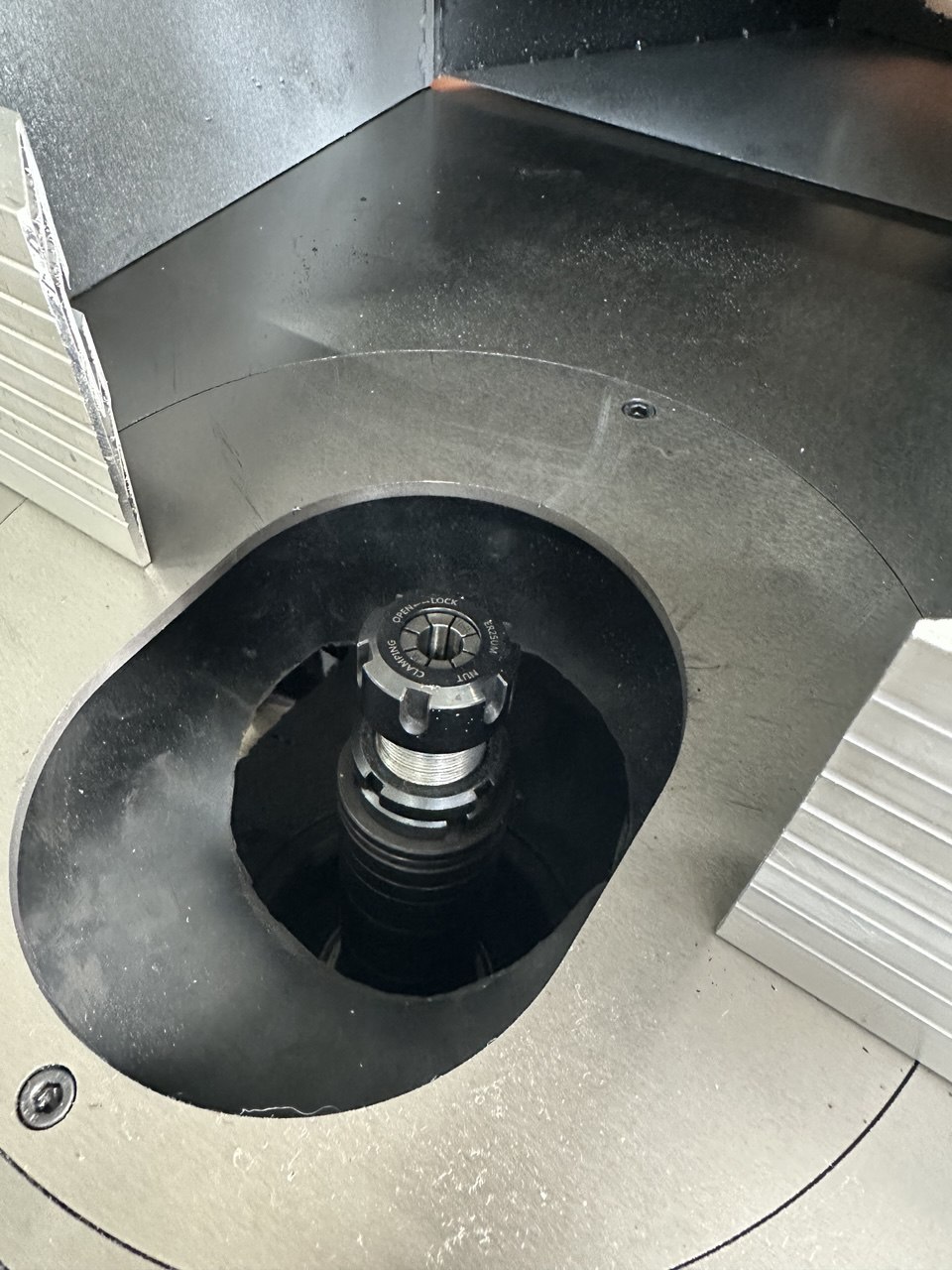

Вертикальный наклонный шпиндель
Шпиндель имеет возможность использовать как концевые фрезы , так и насадные фрезы. Тип цанги для концевых фрез ISO 30 ER25. Угол наклона шпинделя варьируется от 0 до 45° Данные возможности позволяют значительно расширить ассортимент выпускаемых изделий, без лишних затрат на инструмент.

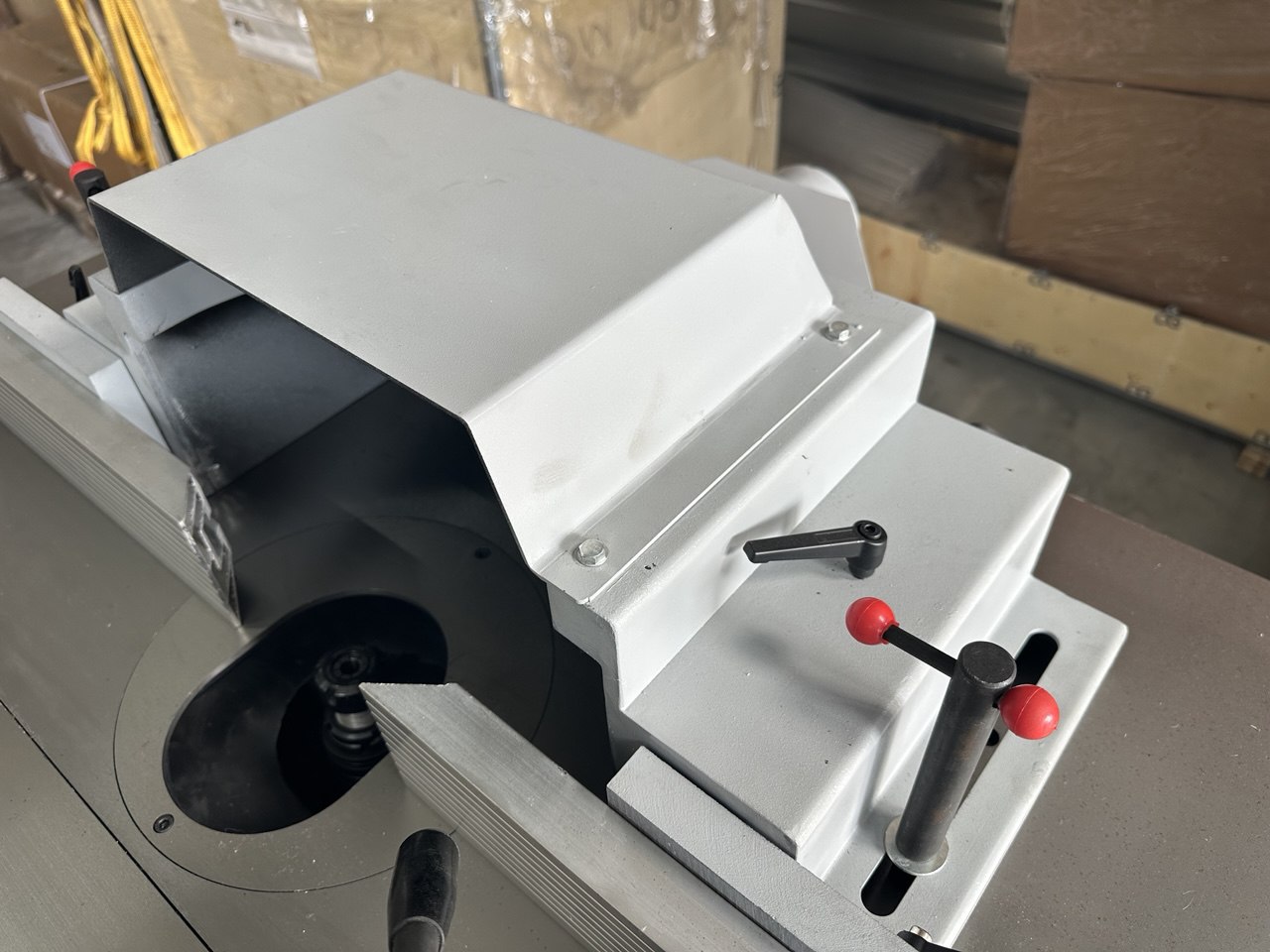

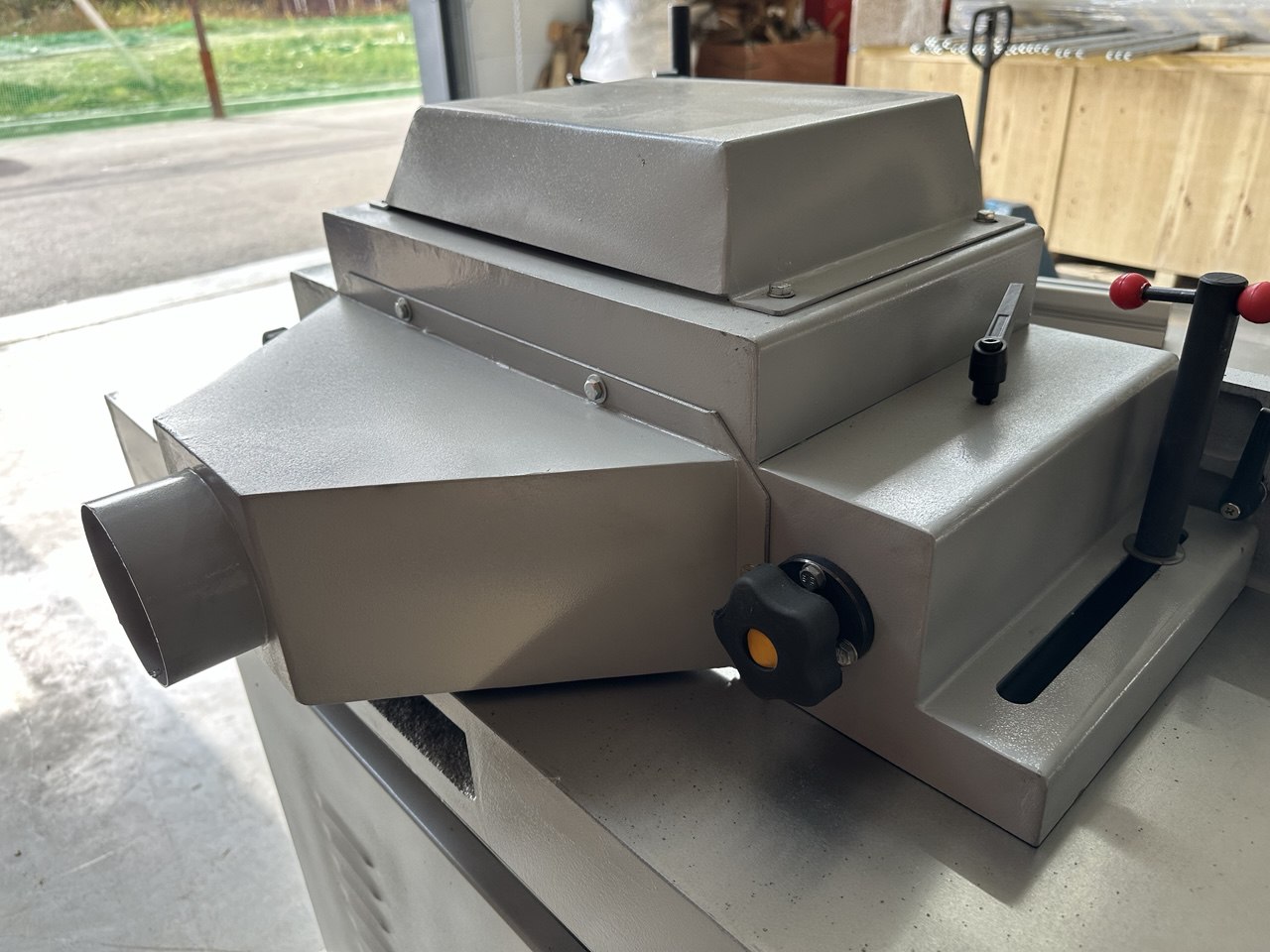

Защитный кожух
Литой чугунный кожух имеет выход выход под аспирацию. В задней части кожуха находится простая и удобная система настройки направляющих, для регулирования толщины фрезерования материала.

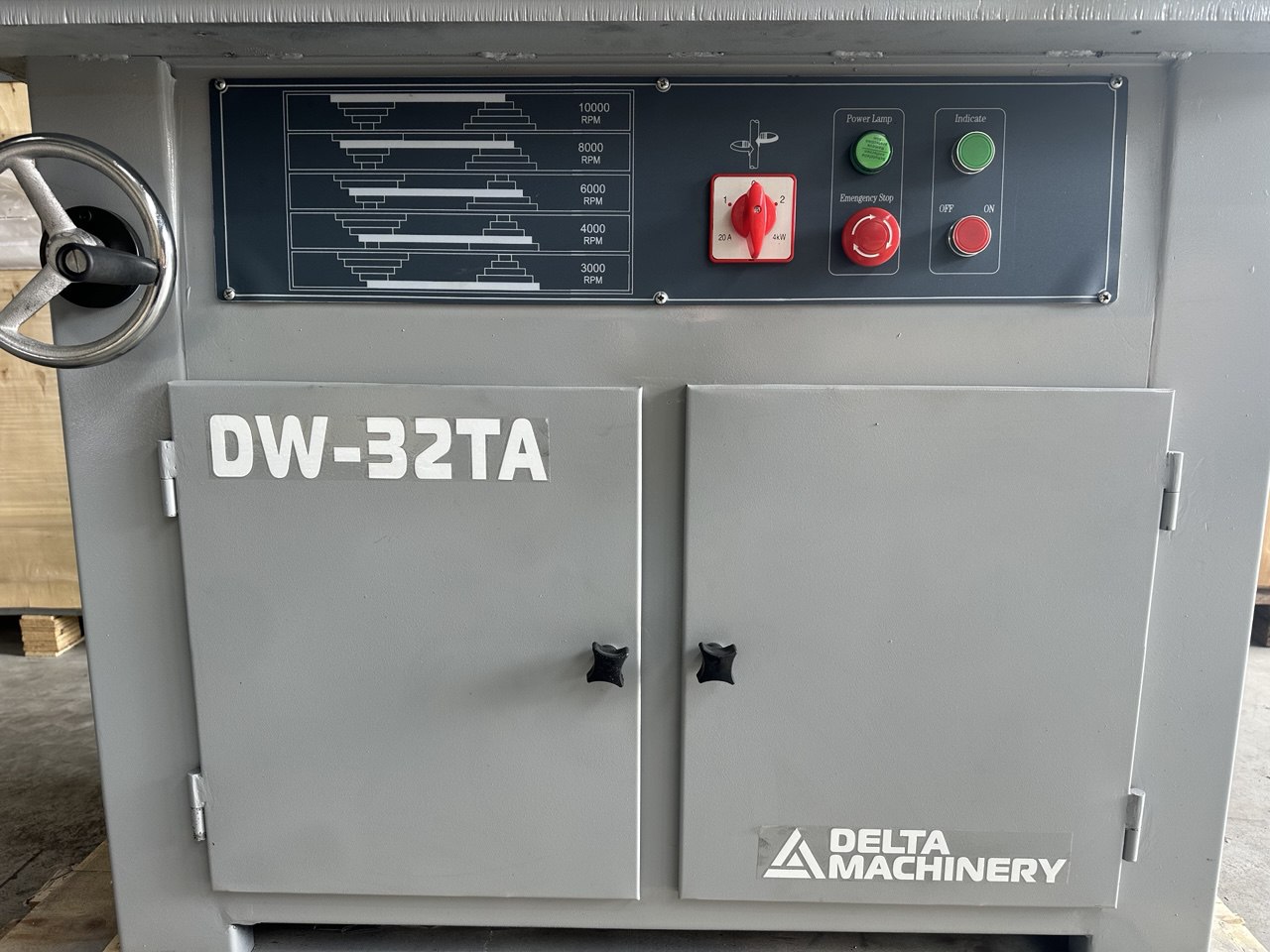

Панель управления
На передней панели станка расположен маховик подъема/опускания шпинделя, а также переключатель направления вращения шпинделя – реверс и кнопки включения и выключения. Реверсивное вращение вала позволяет сократить количество инструмента.

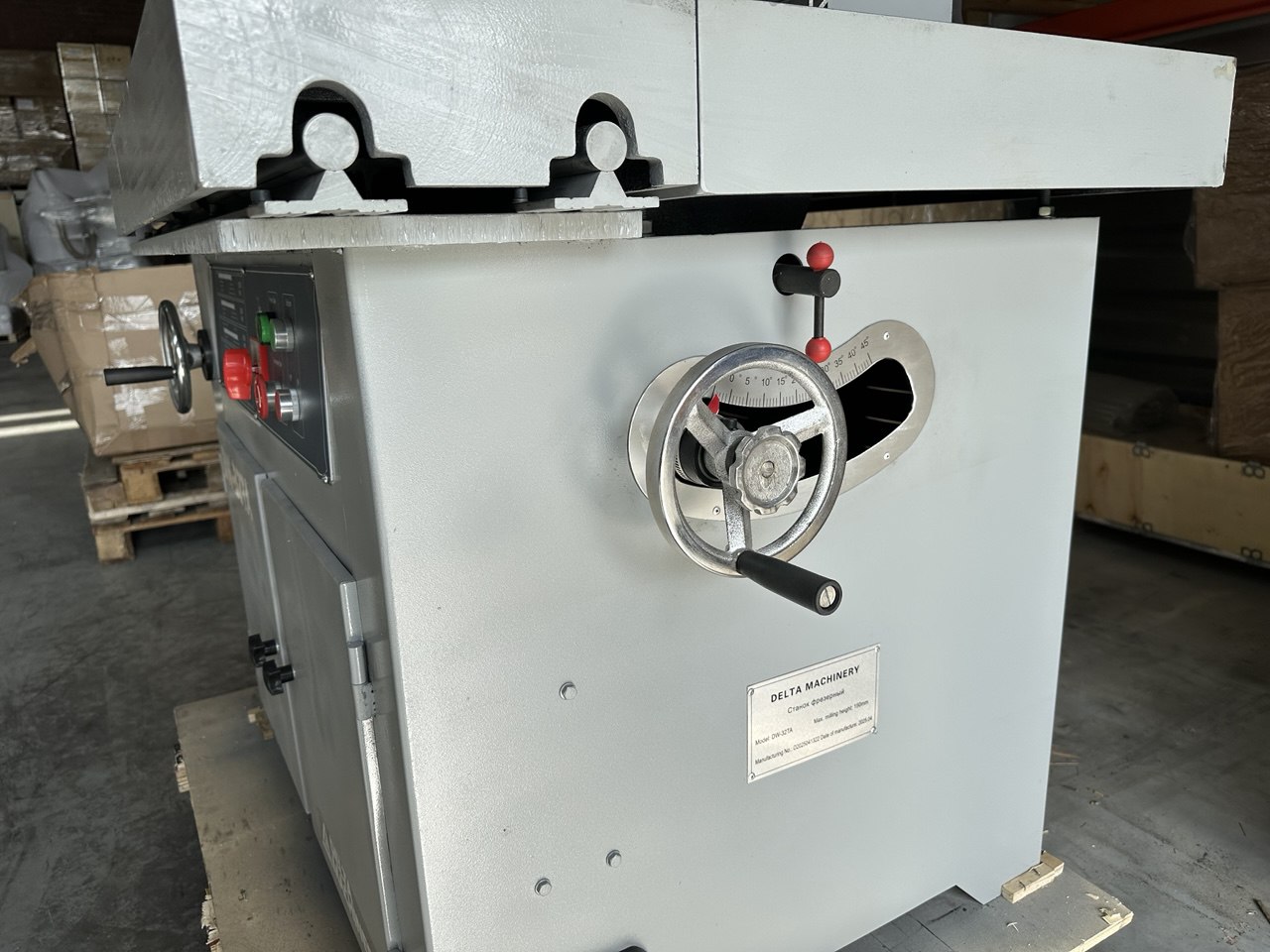

Маховик наклона шпинделя
Наклон осуществляется маховиком по градуированной шкале. В центре маховика расположена рукоятка жесткой фиксации угла наклона. Рычаг сверху маховика предназначен для фиксации шпинделя после установки нужной высоты.

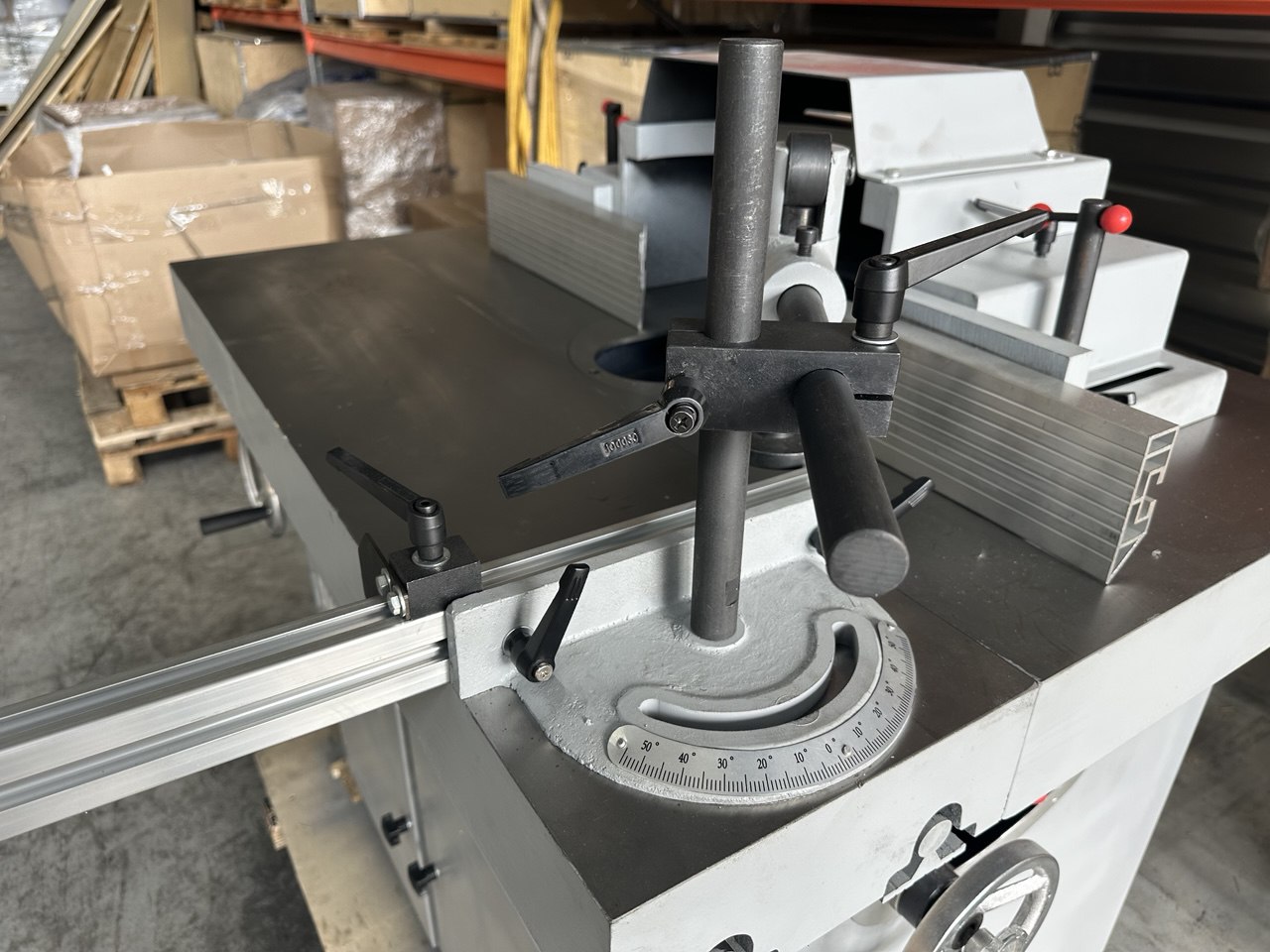

Упорная боковая линейка и эксцентриковый прижим
Поворотная упорная линейка, может быть установлена под нужным углом, по шкале. Сам упор перемещается по направляющей, имеет фиксацию. Удобная шкала настройки угла поворота упорной линейки. Угол поворота упора 45° - 0° - 20°. Эксцентриковый прижим надежно фиксирует заготовку на каретке.

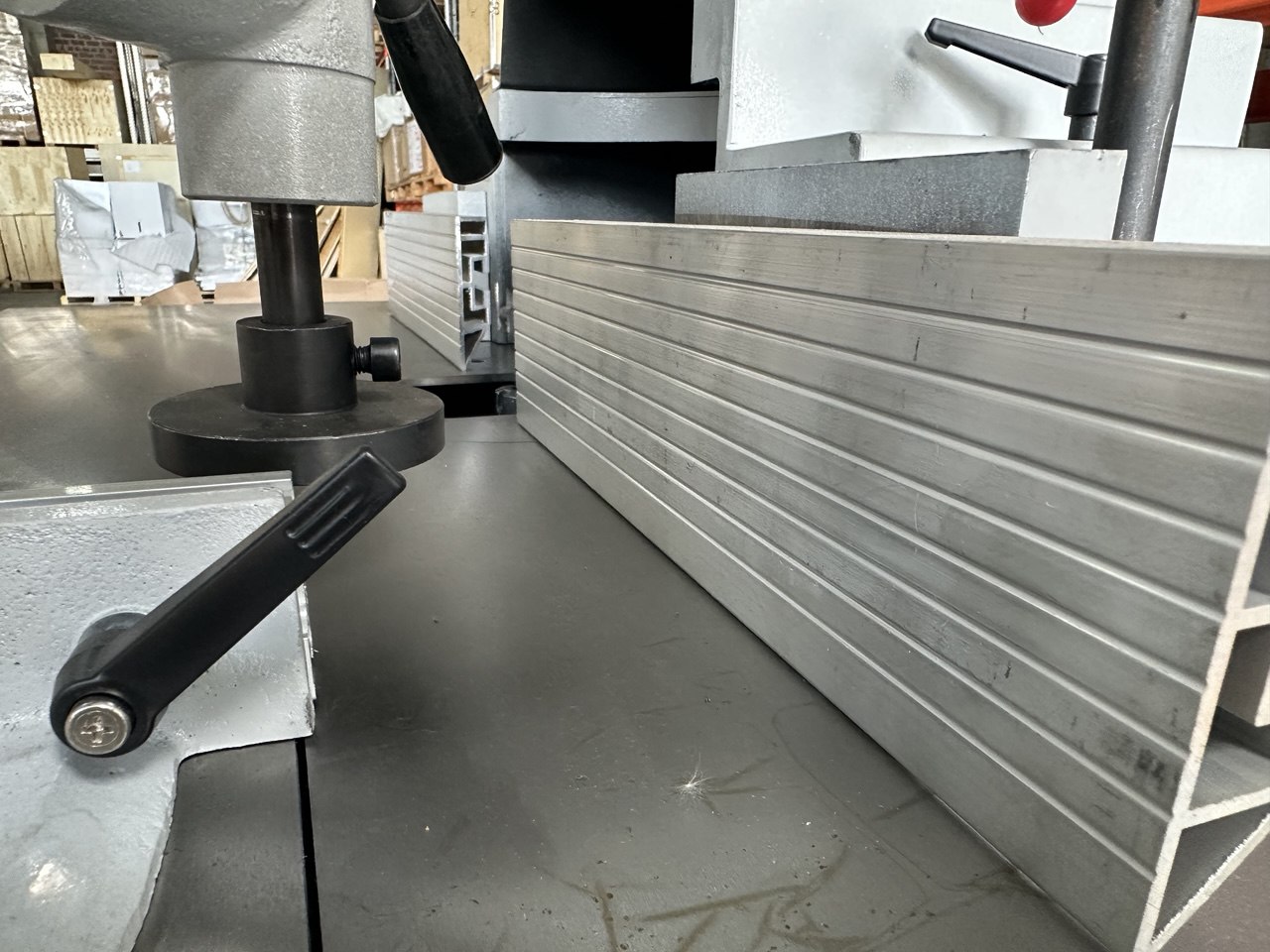

Направляющие линейки
Алюминиевые направляющие. Перемещение и крепление линейки к кожуху на массивной стальной направляющей.
