Вакуумный пресс Master Composite

Назначение

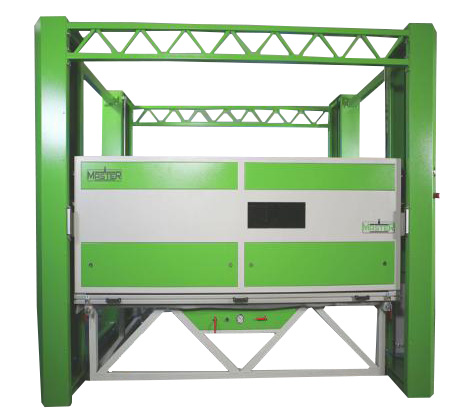

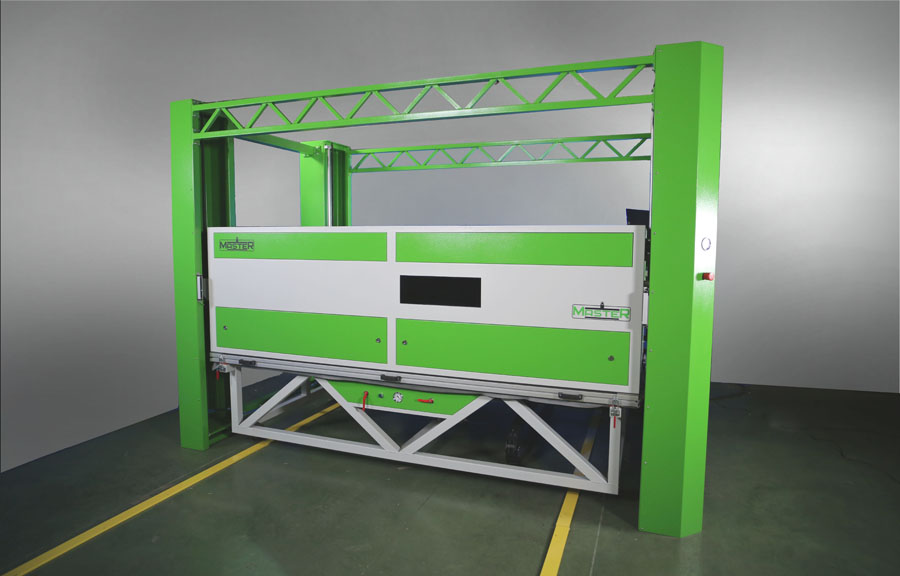

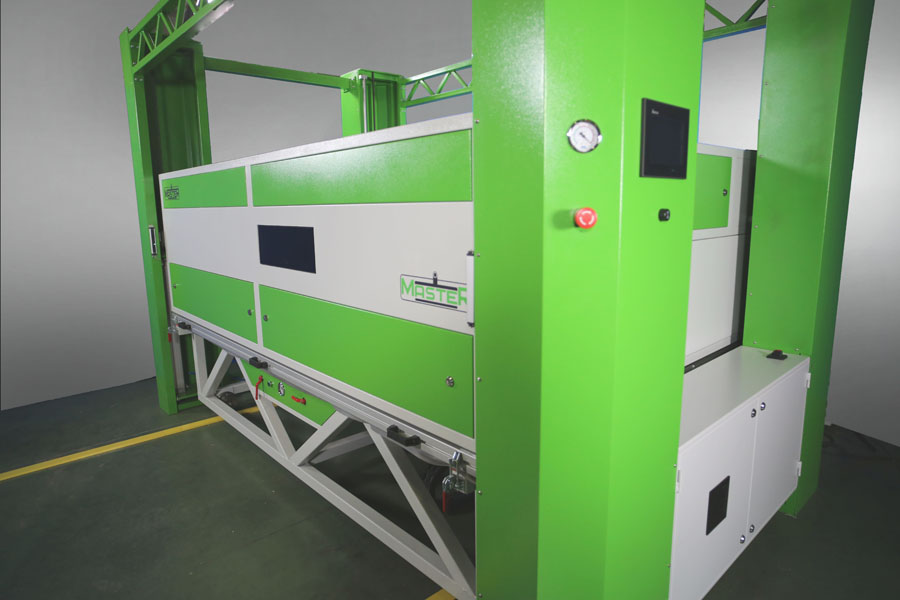

Мембранно-вакуумный пресс Master Composite оборудован выдвижным вакуумным столом 2760х1800 мм и вертикально-подъёмным термокуполом со смотровым стеклом. Система быстрой замены мембраны, автоматический подъём прижимной рамки с силиконовой мембраной, другая полезная автоматика повышает производительность, делает работу более удобной и безопасной.  Вакуумный пресс Master Composite комплектуется немецким высокопроизводительным вакуумным масляным пластинчато-роторным насосом Busch R5, производительность 63 м3/ч. Термокупол с ячеистым алюминиевым отражателем и дополнительной термоизоляцией. Количество нагревательных КГТ ламп 68 шт., мощностью по 600 Вт. Вертикальный ход термокупола – 900 мм. Вакуумный стол из алюминиевого сплава толщиной 8 мм. Процесс формования полность автоматизирован.

Особенности

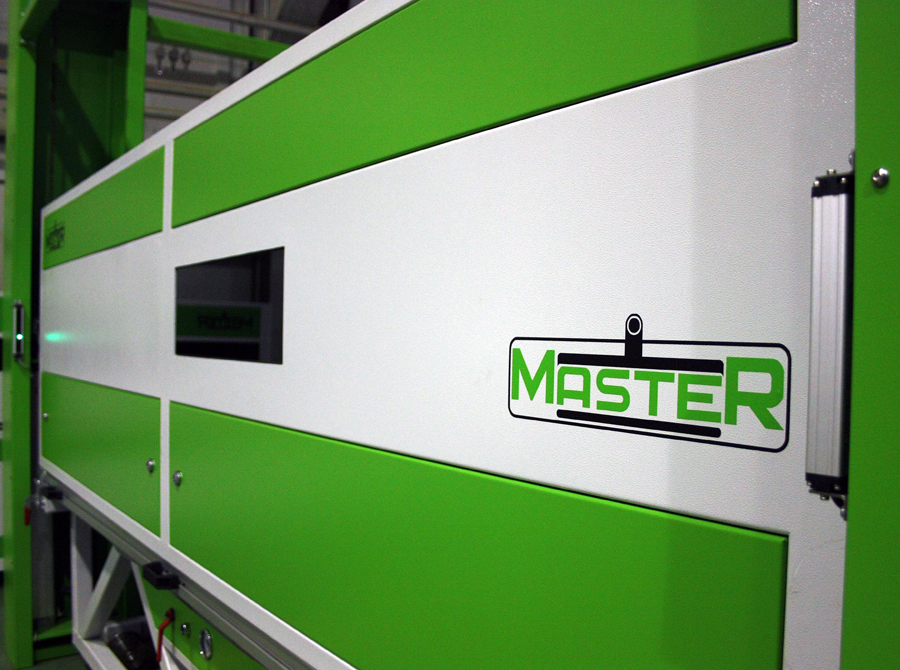

• Подвижной купол нагрева, оборудованный инфракрасными лампами, представляет собой стальную конструкцию внешнего силового каркаса, обшитую декоративными панелями и стальную конструкцию внутреннего каркаса, обшитую светоотражающими панелями из ячеистого алюминиевого сплава,  увеличивающего количество угловых отражений инфракрасных излучений от ламп.
• Между каркасами проложен теплоизолирующий материал, который предотвращает потерю температуры в процессе работы и делает работу на оборудовании абсолютно безопасной.
• Купол имеет смотровое окно, позволяющее вести визуальный контроль процесса прессования.
• Для управления нагревательными лампами используются  регуляторы мощности, с помощью которых происходит плавное включение  и регулирование инфракрасных  ламп, тем самым лампы не подвергаются резким скачкам и перепадам напряжения, что существенно продлевает срок их службы и не оказывает воздействия на всю внешнюю сеть потребителя  в виде просадки напряжения во внешней сети.
• Купол установлен на направляющих и приводится в движение четырьмя пневматическими цилиндрами фирмы Camozzi, с рабочим ходом 900mm.
• Для синхронизации работы пневматических цилиндров применена цепная передача, которая обеспечивает синхронное передвижение нагревательного купола вверх и вниз.
• Система перемещения купола высоконадежна и не требует дополнительного обслуживания в течении длительного срока эксплуатации. Для безопасности работы персонала, на мембранно – вакуумном прессе применена система инфракрасного барьера, которая предотвращает опускание купола, в момент, когда оператор находится в зоне перемещения купола.

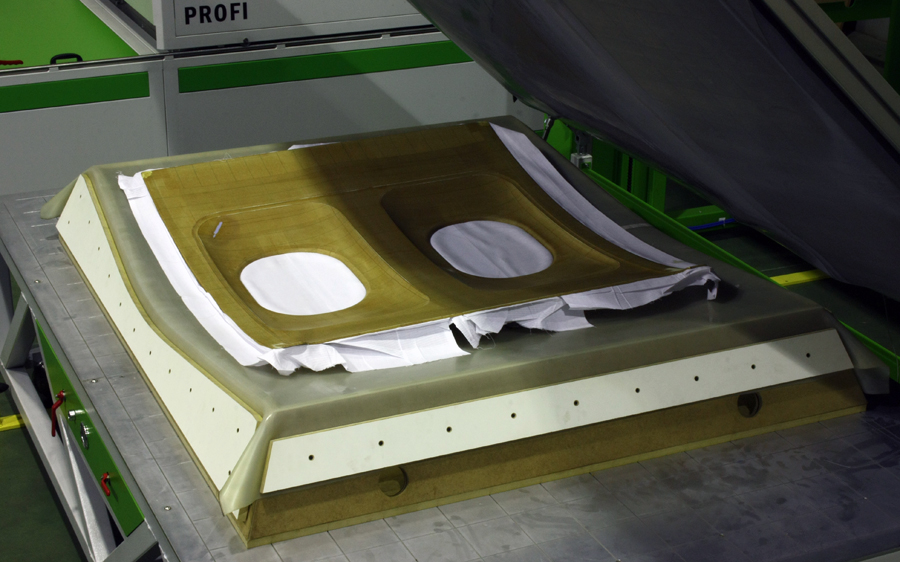

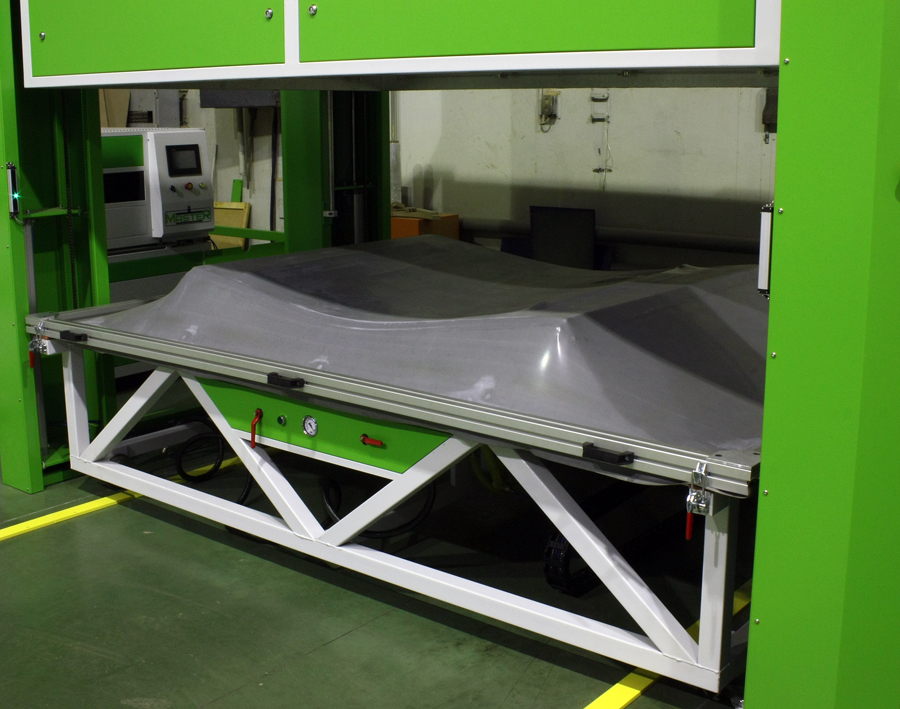

• Подвижной рабочий стол с мембраной, установленный на данном мембранно – вакуумном прессе состоит из силового стального каркаса, столешницы из алюминиевого листа толщиной 8mm. с насечками для откачки вакуума и прижимной рамки из алюминиевого профиля с установленной на ней силиконовой мембраной толщиной 2mm. Стол имеет прочные колеса, выточенные из высокопрочного стального сплава. Рабочий стол установлен на рельсы и приводится в движение оператором пресса без приложения особых усилий.
• Прижимная рамка с силиконовой мембраной приводится в движение пневматическими цилиндрами фирмы Camozzi, что повышает производительность данного мембранно – вакуумного пресса.
• Фиксация рамки производится с помощью качественных замков, исключающих вероятность нарушения герметичности стола при работе мембранно – вакуумного пресса.
• Стол оснащен датчиками фирмы CAMSCO, контролирующими полное закрытие замков. Датчик температуры, установленный на поверхности мембраны, позволяет автоматизированной системе полностью контролировать заданную температуру прессования.
• Силиконовая мембрана Немецкого производства, толщиной всего 2mm имеет высокую прочность, эластичность и устойчивость к высоким температурам прессования. Мембрана крепится к прижимной рамке при помощи силиконовых жгутов в паз профиля рамки, что облегчает и ускоряет монтаж и демонтаж мембраны, позволяет менять натяжение мембраны, без какого либо дополнительного инструмента.

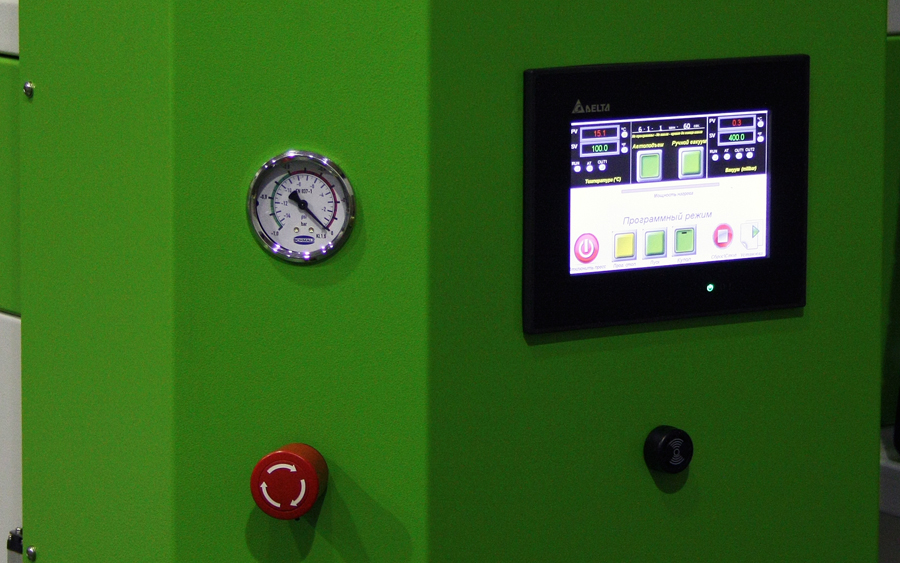

• На мембранно – вакуумном прессе Master Composite используется Немецкая вакуумная станция фирмы Busch, отлично зарекомендовавшая себя как на рынке, так и в нашем производстве вакуумных прессов серии Master на протяжении более 10 лет! Данная станция управляется полностью автоматически с панели оператора.
